Allis Chalmers D15

Der Allis Chalmers D15 ist ein Traktor von Allis Chalmers. Die angegebene Motorleistung beträgt 37,44 PS 27,9 kW.

Motorleistung

37,44 PS 27,9 kW

Betriebsgewicht

7.575 lbs 3436 kg

Überblick

	1960 - 1968 Baujahr 1960-19631963-1968 D Serie Reihenanbau-Traktor D-Serie Ackerschlepper

Produktion
Hersteller	Allis Chalmers
Ackerschlepper
In West Allis, Wisconsin, USA gebaut
Gesamt gebaut	7.169 (Gesamt)
	6.212 (Gas/Flüssiggas)
	957 (Diesel)
Der Allis-Chalmers D15 war eine verbesserte Version des D14, den er 1960 ersetzte. Höhere Leistung für die Gas- und LPG-Motoren wurde durch erhöhte Kompression und Drehzahl erreicht. Es wurde auch ein Dieselmotor angeboten.

Allis Chalmers D15 Motoren
Allis Chalmers 2,4-Liter 4-Zylinder-Benzin
Allis Chalmers 2,4L 4-Zylinder-LPG
Allis Chalmers 2.9L 4-Zylinder Diesel
Motordetails ...

Allis Chalmers D15 Getriebe
8-Gang-Teil-Powershift
4-Gang
Getriebe Details ...

Allis Chalmers D15 Leistung
Anhängerkupplung (angegeben)	35,33 PS 26,3 kW
Zwillingskupplung (angegeben)	40,0 PS 29,8 kW
Pflüge	3
Anhängevorrichtung (geprüft)	35,33 PS 26,3 kW
Kraftübertragung (geprüft)	40,00 PS 29,8 kW
Leistungsprüfung Details ...

Mechanisch
Zweiradantrieb
Lenkung	manuell
	Leistung optional
Expandierende Schuhbremsen
Offene Bedienstation.

Fotos

Allis Chalmers D15 Fotos...

Kapazität
Kraftstoff	16 Gallonen (Gas/Diesel) 60,6 L
	15,75 Gal (LPG) 59,6 L
Hydrauliksystem	2,5 gal 9,5 L

Hydraulik
Kapazität	2,5 gal 9,5 L
Druck	2300 psi 158,6 bar

Traktoranbausystem
Hinterer Typ	II/I
Typ	Schnellkupplung

Kraftentnahme (PTO)
Heck-PTO	live
Heck-PTO Typ	540

Abmessungen & Reifen
Radstand	88 Zoll 223 cm
Gewicht	3985 bis 4220 Pfund
Vorderreifen	5.50-16
Hinterreifen	12,4-26
Vollständige Abmessungen und Reifen ...

D15 Seriennummern
Standort:	Drehmomberhäuse
1960	1001
1961	1900
1962	6470
Endgültig	8169
FAQ: Wie liest man eine Seriennummerntabelle?

Riemenscheibe
Durchmesser	22 cm 9 Zoll
Breite	6,5625 Zoll 16 cm
Drehzahl	1678
Geschwindigkeit	1205,79 Meter/Minute 3956 Fuß/Minute

Elektrisch
Boden	positiv
Batterien	1 (Gas/Flüssiggas)
	2 (Diesel)
Batteriespannung	12
Batterie Ah	70

Referenzen

Bedienungsanleitung für D15 Dieseltraktor (TM-274) veröffentlicht im Jahr 1960
mehr Arbeit... weniger Schweiß, veröffentlicht 1962, von Allis Chalmers

Motor

Motoroptionen
Allis Chalmers 2,4-Liter 4-Zylinder-Benzin
Allis Chalmers 2,4L 4-Zylinder-LPG
Allis Chalmers 2.9L 4-Zylinder Diesel

Motordetail
Allis Chalmers
Benzin
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	149 cm³ 2,4 L
Bohrung/Hub	3,50 x 3,875 Zoll 89 x 98 mm
Kraftstoffverbrauch	3.373 Gallonen/Stunde 12.8 Liter/Stunde
Luftfilter	Ölbad
Kompression	7,75:1
Nenn-U/min	2000
Zündreihenfolge	1-2-4-3
Anlasser Volt	12
Zündkerzenabstand	0,025 Zoll 0,635 mm
Punktabstand	0,022 Zoll 0,559 mm
Ventilspiel	0,229 mm 0,229 mm
Ventilspiel	0,015 Zoll 0,381 mm

Motordetail
Allis Chalmers
Flüssiggas
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	149 cm³ 2,4 L
Bohrung/Hub	3,50 x 3,875 Zoll 89 x 98 mm
Kraftstoffverbrauch	3,992 Gallonen/Stunde 15,1 Liter/Stunde
Luftfilter	Ölbad
Kompression	8.9:1
Nenn-U/min	2000
Zündreihenfolge	1-2-4-3
Anlasser Volt	12

Motordetail
Allis Chalmers D-175
Diesel
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	175 cm³ 2,9 L
Bohrung/Hub	3,5625x4,375 Zoll 90 x 111 mm
Kraftstoffverbrauch	2,871 Gal/Stunde 10,9 l/Stunde
Luftfilter	Ölbad
Kompression	15,35:1
Nenn-U/min	2000
Zündreihenfolge	1-3-4-2
Anlasser Volt	12
Kühlmittelmenge	11 Liter 10,4 L
Ventilspiel	0,010 Zoll (heiß) 0,254 mm
Ventilspiel	0,019 Zoll (heiß) 0,483 mm

Motoröl

Ölmenge	5 Liter 4,7 Liter

Getriebe

Getriebeoptionen
8-Gang-Teil-Powershift
4-Gang

Getriebe
Getriebe	Power Director
Typ	Teilweise Lastschaltung
Gänge	8 vorwärts und 2 rückwärts
Ölmenge	14,75 Quart 14,0 L
Öltyp	SAE80EP	SAE80EP
Das Getriebe wird mit dem Schalthebel und dem Power Director Hebel gesteuert. Der Traktor muss zum Auswählen eines der vier Vorwärtsgänge oder Rückwärtsgänge angehalten und die Kupplung benutzt werden. Der Power Director Hebel hat hohe, niedrige und neutrale Positionen. Der Power Director kann während der Fahrt ohne Kupplung gewechselt werden. Das Versetzen des Power Director in die neutrale Position bewirkt, dass der Traktor stoppt, während die Eignungseinheit (PTO) weiterhin in Betrieb ist.

	SAE80EP

Geschwindigkeiten
Mit 12.4-26 Hinterreifen.

Getriebe
Getriebe	Shuttle
Gänge	4 vorwärts und rückwärts
Ölmenge	14,75 Quart 14,0 L
Öltyp	SAE80EP	SAE80EP
Die Pendelgangschaltung wird mit dem Schalthebel und dem Pendelsteuerhebel bedient. Der Traktor muss angehalten und die Kupplung benutzt werden, um einen von vier Gängen mit dem Schalthebel auszuwählen. Der Pendelsteuerhebel ermöglicht eine Schaltmöglichkeit zwischen Vorwärts-, Rückwärts- oder Neutralposition ohne Kupplung. Auf dem Industrie-D15 mit Pendelgangschaltung konnte eine Zapfwelle bestellt werden, diese lief jedoch mit 875 U/min.

	SAE80EP

Abmessungen

Allis Chalmers D15 Reifen
Ag Front	5.50-16
Ag Heck	12,4-26
Ag Front	6,00-16
	7,50-16
Ag Heck	13.6-26
	14.9-26

Abmessungen
Radstand	88 Zoll 223 cm
Länge	130,4 Zoll 331 cm
Breite	67 Zoll 170 cm
Höhe (Haube)	57,3 Zoll 145 cm
Höhe (Auspuff)	80,2 Zoll 203 cm
Freiraum (Vorderachse)	21,2 Zoll 53 cm
Freiraum (Hinterachse)	24,4 Zoll 61 cm
Vorderrad	51 bis 78 Zoll 129 bis 198 cm
Hinterreifen	54 bis 80 Zoll 137 bis 203 cm
Hinterreifen	54 bis 88 Zoll 137 bis 223 cm (breite Achse)

Allis Chalmers D15 Gewicht
Betrieb	3.985 lbs (Gas) 1807 kg
	4.036 lbs (LPG) 1830 kg
	4.220 lbs (Diesel) 1914 kg
Ballastiert	7.575 lbs 3436 kg

Tests

Traktorprüfungen
NTTL 795: Benzin 8-Gang 2WD
NTTL 796: Diesel 8-Gang 2WD
NTTL 797: Flüssiggas 8-Gang 2WD

Nebraskaer Traktor-Test 795
Benzin 8-Gang 2WD Mai 12 - 23, 1961 Link: Nebraska Tractor Test 795 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	40,00 PS 29,8 kW
Kraftstoffverbrauch	3,4 gal/Stunde 12,9 l/Stunde
Leistung bei Nenndrehzahl der Zapfwelle	33,85 PS 25,2 kW
Kraftstoffverbrauch	2,8 gal/Stunde 10,6 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	35,33 PS 26,3 kW
Kraftstoffverbrauch	3,4 gal/Stunde 12,9 l/Stunde
Gang 3-Langsam für Leistungstest verwendet.
Maximaler Zug	5.605 lbs 2542 kg
Gang 1-Niedrig für Zugversuch verwendet.

Nebraskaer Traktor-Test 796
Diesel 8-Gang 2WD 12. - 26. Mai 1961 Link: Nebraska Tractor Test 796 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	36,51 PS 20,1 kW
Kraftstoffverbrauch	2,9 Liter pro Stunde 11,0 Liter pro Stunde
Leistung bei Nenndrehzahl der Zapfwelle	34,36 PS 19,1 kW
Kraftstoffverbrauch	2,5 gal/Stunde 9,5 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	33,32 PS 18,5 kW
Kraftstoffverbrauch	3,0 gal/Stunde 11,4 l/Stunde
Gang 3-Langsam für Leistungstest verwendet.
Maximaler Zug	5.737 lbs 2602 kg
Gang 1-Niedrig für Zugversuch verwendet.

Nebraskaer Traktor-Test 797
LPG 8-Gang 2WD Mai 12 - 26, 1961 Link: Nebraska Tractor Test 797 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	37,44 PS 27,9 kW
Kraftstoffverbrauch	4,0 gal/Stunde 15,1 l/Stunde
Leistung bei Nenndrehzahl der Zapfwelle	30,83 PS 23,0 kW
Kraftstoffverbrauch	3,3 gal/Stunde 12,5 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	33,21 PS 18,5 kW
Kraftstoffverbrauch	4,0 gal/Stunde 15,1 l/Stunde
Gang 3-Langsam für Leistungstest verwendet.
Maximaler Zug	5.668 lbs 2571 kg
Gang 1-Niedrig für Zugversuch verwendet.

Fotos

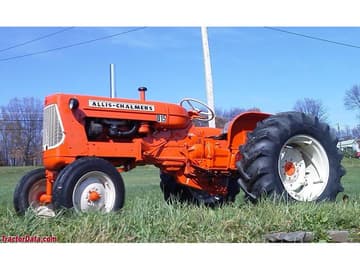

Allis-Chalmers D15, left side.

Allis-Chalmers D15, right side.

Empfohlene Anbaugeräte & Dimensionierungsleitfaden

Technische Empfehlungen für Allis Chalmers D15 basierend auf 37.414516278742234 PS Leistung und ASAE-Agrarnormen.

Gerät & Einsatzbereich	Empfohlene Arbeitsbreite	Einsatzbereich	Hinweise
Beetpflug / ScharpflugGrundbodenbearbeitung	2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm)	Mittlerer Einsatz	Standard utility farm tillage.
Sichelmulcher / RotormulcherMähen & Mulchen	5 ft (60 in)1.5 m	Mittlerer Einsatz	Pasture maintenance and weeds up to 1.5" diameter.
BodenfräseSaatbettbereitung	54 to 60 in135 - 150 cm	Mittlerer Einsatz	Thorough seedbed preparation in orchards and vegetable plots.
ScheibeneggeSekundäre Bodenbearbeitung	5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片)	Leichter Einsatz	Small acreage soil break-up and secondary aeration.
BallenpresseHeu & Futterbau	Small Square Baler (14x18")小方捆打捆机 (36x46 cm)	Mittlerer Einsatz	Classic 2-string baler for horse and small livestock hay.

Hinweis zu BodenverhältnissenDie tatsächliche Gerätegröße hängt von den Bodenverhältnissen (schwerer Ton vs. Sandboden), Hangneigung und Arbeitsgeschwindigkeit ab. Schwere Bodenbearbeitung erfordert Frontballastierung.

Betriebsstoffe, Füllmengen & Arbeitsautonomie

Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Allis Chalmers D15.

Geschätzte Dauerfeldautonomie: 8.2 hrs

Ca. 8.2 Stunden Dauerbetrieb bei ~75% Auslastung mit voller Tankfüllung (16 gal / 60.6 L).

Geschätzter Verbrauch bei 75% Last~1.9 gal/Std (7.4 L/Std)

Motoröl Kurbelgehäuse

SAE 15W-40 (Heavy-Duty Dieselöl)

Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel

Wechselintervall: 150 – 250 Betriebsstunden

Getriebe- und Hydrauliksystem

UTTO (Universal Traktor-Getriebe- & Hydrauliköl)

Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)

Wechselintervall: 600 – 1000 Betriebsstunden

Motorkühlsystem

50/50 Ethylenglykol-Vormischung

Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel

Wechselintervall: 2 Jahre / 1500 Stunden
