Allis Chalmers D21 Series I

Der Allis Chalmers D21 Series I ist ein Traktor von Allis Chalmers. Die angegebene Motorleistung beträgt Diesel (angegeben): 119 PS / 88,7 kW.

Motorleistung

Diesel (angegeben): 119 PS / 88,7 kW

Kraftstoff & Füllmengen

52 gal 196,8 L

Betriebsgewicht

11700 lbs 5307 kg

Überblick

	1963 - 1969 Baujahr 1963-19651965-1969 D-Serie-Reihenkultivator D-Serie Ackerschlepper

Produktion
Hersteller	Allis Chalmers
Ackerschlepper
In West Allis, Wisconsin, USA gebaut
Gesamt gebaut	1.129
Der ursprüngliche Preis betrug 5.700 Dollar im Jahr 1964
Der D21 war der erste Allis Chalmers-Traktor mit über 100 PS. Der verbesserte D21 II begann mit der Seriennummer 2201 im Jahr 1965.

Allis Chalmers D21 Motor
Allis Chalmers 7,0L 6-Zylinder-Diesel
Kraftstofftank	52 gal 196,8 L
Motordetails ...

Allis Chalmers D21 Getriebe
8-Gang-Schaltgetriebe
Getriebe Details ...

Allis Chalmers D21 Leistung
Motor	119 PS 88,7 kW
Anhängerkupplung (angegeben)	93 PS 69,4 kW
Zwillingskupplung (angegeben)	103 PS 76,8 kW
Pflüge	7
Anhängevorrichtung (geprüft)	93,09 PS 69,4 kW
Kraftübertragung (geprüft)	103,06 PS 76,9 kW
Leistungsprüfung Details ...

Mechanisch
Zweiradantrieb
Servolenkung
Bandgebremste Scheibenbremsen
Offene Bedienstation.

Fotos

Allis Chalmers D21 Fotos...

Traktoranbausystem
Hinterer Typ	III/II

Kraftentnahme (PTO)
Heck-PTO	unabhängig
Heck-PTO Typ	1000

Abmessungen & Reifen
Radstand	96,1 Zoll 244 cm
Gewicht	9500 lbs 4309 kg
Vorderreifen	7.50x20
Hinterreifen	18.4x34
Vollständige Abmessungen und Reifen ...

Seriennummern D21
Standort:	Seriennummer auf der linken Seite des Allis-Chalmers D21, in den Flansch in der Nähe der Starterhalterung gestempelt.
1963	100 (Serie I)
1964	1417 (Serie I)
1965	2079 (Serie I)
Endgültig	2129 (Serie I)
1965	2130 (Serie II)
1966	2408 (Serie II)
1967	2863 (Serie II)
1968	3777 (Serie II)
1969	4498 (Serie II)
Endgültig	4609 (Serie II)
FAQ: Wie liest man eine Seriennummerntabelle?

Elektrisch
Boden	negativ
Ladesystem	Delco-Remy-Generator
Ladeampere	32
Batterien	2
	4 OptOptional
Batteriespannung	12
Batterie Ah	95

Referenzen

Neuer D21 Traktor (FE-131/637) veröffentlicht im Jahr 1963
Betriebsanleitung Modell D21 Traktor (TM-346A) veröffentlicht 1963

Motor

Motordetail
Allis Chalmers 3400
Diesel
6-Zylinder
flüssigkeitsgekühlt
Verdrängung	426 Kubikzoll 7,0 L
Bohrung/Hub	4,25 x 5,00 Zoll 108 x 127 mm
Leistung	119 PS 88,7 kW
Luftfilter	trocken
Kompression	16,0:1
Nenn-U/min	2200
Zündreihenfolge	1-5-3-6-2-4
Kühlmittelmenge	21 Liter 19,9 L
Ventilspiel	0,015 Zoll*Heiß 0,381 mm
Ventilspiel	0,015 Zoll*Heiß 0,381 mm

Motoröl

Ölmenge	12 Liter 11,4 Liter

Getriebe

Getriebe
Getriebe	Power Director
Typ	Schlupfkupplung
Gänge	8 vorwärts und 2 rückwärts
Kupplung	Trockenscheibe
Ölmenge	68 qts*Kein Zapfwellen- oder Hydraulikantrieb 64,4 L
	92 Liter 87,1 Liter
Das Getriebe wird über einen Bereichsregler und einen Schalthebel gesteuert. Der Bereichsregler befindet sich unter dem Lenkrad. Wenn man ihn nach vorne schiebt, wird der Traktor in einen hohen Gangbereich geschaltet, wenn man ihn zurückzieht, wird der niedrige Gangbereich aktiviert. Der Schalthebel wählt einen von vier Vorwärtsgängen oder den Rückwärtsgang aus. Der Traktor muss angehalten und die Kupplung benutzt werden, um die Gänge oder den Bereich zu wechseln.

Geschwindigkeiten
Mit 18,4x34 Hinterreifen.

Abmessungen

Allis Chalmers D21 Reifen
Ag Front	7.50x20
Ag Heck	18.4x34
Ag Front	11.00x16
Ag Heck	24,5x32

Abmessungen
Radstand	96,1 Zoll 244 cm
Länge	160,6 Zoll 407 cm
Breite	91,6 Zoll 232 cm
Versandgewicht	9500 lbs 4309 kg
Ballastgewicht	11700 lbs 5307 kg
Freiraum (Vorderachse)	21,3 Zoll 54 cm
Freiraum (Hinterachse)	68,3 cm 67 cm

Allis Chalmers D21 Höhe
Lenkrad	90,3 Zoll 229 cm
Haube	71,75 Zoll 182 cm
Auspuff	106,6 Zoll 270 cm

Tests

Nebraskaer Traktor Test 855

Nebraskaer Traktor Test 855
Diesel 8-Gang 2WD 15. Oktober 1963 - 21. Oktober 1953 Link: Nebraska Traktor Test 855 Datei

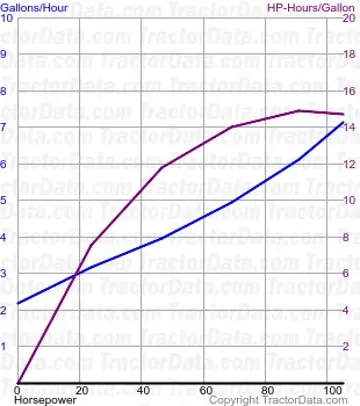

Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	103,06 PS 76,9 kW
Kraftstoffverbrauch	7,1 gal/Stunde 26,9 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	93,09 PS 69,4 kW
Kraftstoffverbrauch	7,1 gal/Stunde 26,9 l/Stunde
Getriebe 4 für Leistungstest verwendet.
Maximaler Zug	14840 Pfund 6731 kg
Gang 2 für Ziehversuch verwendet.

Fotos

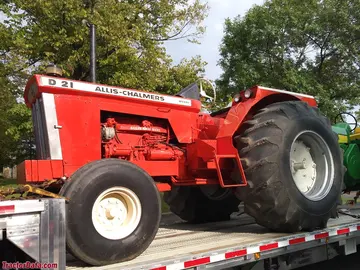

Allis Chalmers D21 Series I

Allis-Chalmers D21 Series I

Empfohlene Anbaugeräte & Dimensionierungsleitfaden

Technische Empfehlungen für Allis Chalmers D21 Series I basierend auf 118.94865928044574 PS Leistung und ASAE-Agrarnormen.

Gerät & Einsatzbereich	Empfohlene Arbeitsbreite	Einsatzbereich	Hinweise
Beetpflug / ScharpflugGrundbodenbearbeitung	4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm)	Schwerer Einsatz	Heavy primary tillage; semi-mounted hitch recommended.
Sichelmulcher / RotormulcherMähen & Mulchen	10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼	Schwerer Einsatz	Wide swath pasture and crop residue shredding.
BodenfräseSaatbettbereitung	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Großflächen- / Profieinsatz	Deep intensive seedbed preparation for commercial row crops.
ScheibeneggeSekundäre Bodenbearbeitung	10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙	Schwerer Einsatz	Aggressive residue cutting in corn/cotton stubble.
BallenpresseHeu & Futterbau	5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机	Schwerer Einsatz	High density baling; requires minimum 85 PTO HP.

Hinweis zu BodenverhältnissenDie tatsächliche Gerätegröße hängt von den Bodenverhältnissen (schwerer Ton vs. Sandboden), Hangneigung und Arbeitsgeschwindigkeit ab. Schwere Bodenbearbeitung erfordert Frontballastierung.

Betriebsstoffe, Füllmengen & Arbeitsautonomie

Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Allis Chalmers D21 Series I.

Geschätzte Dauerfeldautonomie: 8.4 hrs

Ca. 8.4 Stunden Dauerbetrieb bei ~75% Auslastung mit voller Tankfüllung (52 gal / 196.8 L).

Geschätzter Verbrauch bei 75% Last~6.2 gal/Std (23.4 L/Std)

Motoröl Kurbelgehäuse

SAE 15W-40 (Heavy-Duty Dieselöl)

Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel

Wechselintervall: 150 – 250 Betriebsstunden

Getriebe- und Hydrauliksystem

UTTO (Universal Traktor-Getriebe- & Hydrauliköl)

Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)

Wechselintervall: 600 – 1000 Betriebsstunden

Motorkühlsystem

50/50 Ethylenglykol-Vormischung

Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel

Wechselintervall: 2 Jahre / 1500 Stunden

Interaktiver Einheitenrechner Allis Chalmers D21 Series I

Rechnen Sie Motorleistung, Tankvolumen und Betriebsgewicht zwischen metrischen und imperialen Einheiten für den Allis Chalmers D21 Series I um.

Wert eingeben:

Unit:

Umgerechnete Werte:

Mechanische Pferdestärken (HP)118.9 hp

Kilowatt (kW)88.7 kW

Metrische PS (PS)120.6 PS
