CaseIH Magnum 335

Der CaseIH Magnum 335 ist ein Traktor von Caseih. Die angegebene Motorleistung beträgt Diesel (angegeben): 330 PS / 182,7 kW.

Überblick

	2008 - 2011 Magnum Serie Reihenkultivator Magnum Serie Ackerschlepper

Produktion
Hersteller	Case IH
Ackerschlepper
Gebaut in Racine, Wisconsin, USA
Der ursprüngliche Preis betrug 240.486 $ im Jahr 2010

CaseIH Magnum 335 Motor
CNH 8,9L 6-Zylinder-Diesel
Motordetails ...

CaseIH Magnum 335 Getriebe
18-Gang-Lastschaltgetriebe
19-Gang-Lastschaltgetriebe
23-Gang-Kriechgang
Getriebe Details ...

CaseIH Magnum 335 Power
Motor	330 PS 182,7 kW
Zwillingskupplung (angegeben)	275 PS 205,1 kW
Anhängevorrichtung (geprüft)	243,25 PS 134,6 kW
Kraftübertragung (geprüft)	314,96 PS 234,9 kW
Leistungsprüfung Details ...

Mechanisch
Allradantrieb
Servolenkung
Differenzial hydraulische Mehrscheibenbremsen
Standardkabine mit Heizung und Klimaanlage. Optionale Luxuskabine mit rotem oder grauem Ledersitz, getönter Heckscheibe und lederbezogenen Bedienelementen.

Kapazität
Kraftstoff	180 Gallonen 681,3 L
Hydrauliksystem	45,5 Gallonen 172,2 Liter

Hydraulik
Typ	PFC
Kapazität	45,5 Gallonen 172,2 Liter
Ventile	3 bis 5
Gesamtstrom	46 gpm 174,1 lpm
	62 gpm (Hoher Durchfluss) 234,7 lpm
	78 gpm (Twin-Flow) 295,2 lpm

Traktoranbausystem
Hinterer Typ	IVN/III
Hecklift	18900 Pfund 8573 kg

Kraftentnahme (PTO)
Heck-PTO	unabhängig
Heck-PTO Typ	1000
	540/1000 OptOptional

Abmessungen & Reifen
Radstand	118,3 Zoll 300 cm
Gewicht	21350 Pfund 9684 kg
Vorderreifen	380/80R38
Hinterreifen	480/80R50
Vollständige Abmessungen und Reifen ...

Elektrisch
Boden	negativ
Ladesystem	Lichtmaschine
Ladeampere	150
	175 OptOptional
Batteriespannung	12

Referenzen

Magnum-Serie Traktoren veröffentlicht im Jahr 2007, von CaseIH

Motor

Motordetail
CNH
turboaufgeladener, gekühlter Diesel
6-Zylinder-24-Ventil
flüssigkeitsgekühlt
Verdrängung	540 ccm 8,9 L
Bohrung/Hub	4,488 x 5,689 Zoll 114 x 145 mm
Leistung	330 PS 182,7 kW
Kompression	17,6:1
Nenn-U/min	2100
Anlasser Volt	12
Ölmenge	22 Liter 20,8 Liter
Kühlmittelmenge	26 Liter 24,6 Liter

Getriebe

Getriebeoptionen
18-Gang-Lastschaltgetriebe
19-Gang-Lastschaltgetriebe
23-Gang-Kriechgang

Getriebe
Getriebe	Lastschaltgetriebe
Typ	voll Powershift
Gänge	18 Vorwärts- und 4 Rückwärtsgänge

Geschwindigkeiten

Getriebe
Typ	vollautomatische Lastschaltung
Gänge	19 Vorwärts- und 4 Rückwärtsgänge
Fügt einen niedrigeren Drehzahltransportgang zum Leistungsschaltgetriebe hinzu.

Geschwindigkeiten
Der 19. Gang liegt bei 1750 U/min.

Getriebe
Typ	Kriecher
Gänge	23 Vorwärts- und 6 Rückwärtsgänge

Abmessungen

CaseIH Magnum 335 Reifen
Ag Front	380/80R38
Ag Heck	480/80R50

Abmessungen
Radstand	118,3 Zoll 300 cm
Höhe (Fahrerkabine)	128,5 Zoll 326 cm
Versandgewicht	21350 Pfund 9684 kg
Maximales Gewicht	37125 Pfund 16839 kg
Bar Kastenachse	4,5 mal 120 Zoll 114 mal 3048 mm
Vorderrad	60 bis 88 Zoll 152 bis 223 cm
Hinterreifen	64 bis 129 Zoll 162 bis 327 cm

Tests

OCED Traktor Test 1936

OCED Traktor Test 1936
Diesel 19-Gang 4WD 17. - 26. September 2008 Link: OCED Tractor Test 1936 Datei

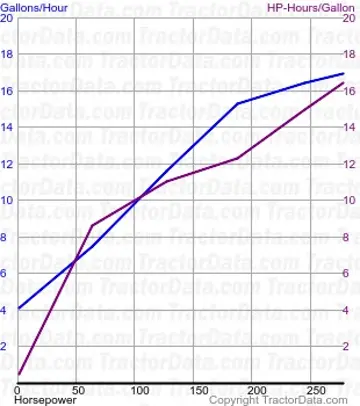

Leistung der Kraftstoff-Übertragung
Maximale Leistung	314,96 PS 234,9 kW
Kraftstoffverbrauch	18,5 Gallonen/Stunde 70,0 Liter/Stunde
Leistung bei Nenndrehzahl	277,67 PS 207,1 kW
Kraftstoffverbrauch	16,9 Gal/Stunde 64,0 l/Stunde
Leistung bei Nenndrehzahl der Zapfwelle	305,50 PS 169,2 kW
Kraftstoffverbrauch	17,1 Gal./Stunde 64,7 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	243,25 PS 134,6 kW
Kraftstoffverbrauch	16,8 Gallonen/Stunde 63,6 Liter/Stunde
Gang 7 für Leistungstest verwendet.
Maximaler Zug	38.024 lbs 17247 kg
Gang 2 für Ziehversuch verwendet.

Fotos

CaseIH Magnum 335 tractor photo

Empfohlene Anbaugeräte & Dimensionierungsleitfaden

Technische Empfehlungen für Caseih Magnum 335 basierend auf 245.00473563176365 PS Leistung und ASAE-Agrarnormen.

Gerät & Einsatzbereich	Empfohlene Arbeitsbreite	Einsatzbereich	Hinweise
Beetpflug / ScharpflugGrundbodenbearbeitung	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Großflächen- / Profieinsatz	High horsepower articulated/4WD field plowing.
Sichelmulcher / RotormulcherMähen & Mulchen	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Großflächen- / Profieinsatz	Large commercial field and roadside mowing operations.
BodenfräseSaatbettbereitung	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Großflächen- / Profieinsatz	Deep intensive seedbed preparation for commercial row crops.
ScheibeneggeSekundäre Bodenbearbeitung	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Großflächen- / Profieinsatz	Broad-acre grain tillage for high-drawbar tractors.
BallenpresseHeu & Futterbau	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Großflächen- / Profieinsatz	High-capacity commercial forage harvesting (1000 RPM PTO).

Hinweis zu BodenverhältnissenDie tatsächliche Gerätegröße hängt von den Bodenverhältnissen (schwerer Ton vs. Sandboden), Hangneigung und Arbeitsgeschwindigkeit ab. Schwere Bodenbearbeitung erfordert Frontballastierung.

Betriebsstoffe, Füllmengen & Arbeitsautonomie

Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Caseih Magnum 335.

Geschätzte Dauerfeldautonomie: 14.1 hrs

Ca. 14.1 Stunden Dauerbetrieb bei ~75% Auslastung mit voller Tankfüllung (180 gal / 681.4 L).

Geschätzter Verbrauch bei 75% Last~12.7 gal/Std (48.2 L/Std)

Motoröl Kurbelgehäuse

SAE 15W-40 (Heavy-Duty Dieselöl)

Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel

Wechselintervall: 150 – 250 Betriebsstunden

Getriebe- und Hydrauliksystem

UTTO (Universal Traktor-Getriebe- & Hydrauliköl)

Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)

Wechselintervall: 600 – 1000 Betriebsstunden

Motorkühlsystem

50/50 Ethylenglykol-Vormischung

Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel

Wechselintervall: 2 Jahre / 1500 Stunden

Interaktiver Einheitenrechner Caseih Magnum 335

Rechnen Sie Motorleistung, Tankvolumen und Betriebsgewicht zwischen metrischen und imperialen Einheiten für den Caseih Magnum 335 um.

Wert eingeben:

Unit:

Umgerechnete Werte:

Mechanische Pferdestärken (HP)245 hp

Kilowatt (kW)182.7 kW

Metrische PS (PS)248.4 PS
