Farmall 504
Der Farmall 504 ist ein Traktor von Farmall. Die angegebene Motorleistung beträgt 44,36 PS 33,1 kW.
Motorleistung
44,36 PS
33,1 kW
Betriebsgewicht
8075 Pfund
3662 kg
Überblick
 | 1961 - 1968
Reihenpflanztraktor
Ackerschlepper |
|---|
Produktion | |
|---|---|
Hersteller | Farmall (ein Teil von International Harvester) |
Ackerschlepper | |
Gebaut in Rock Island, Illinois, USA | |
Varianten | |
|---|---|
Farmall 504 | Reihenkulturen |
IH 504 | Nutzfahrzeug |
504HC | hochrad |
IH 2504 | industriell |
Farmall 504 Motoren | |
|---|---|
International Harvester 3,1L 4-Zylinder-Diesel | |
International Harvester 2,5L 4-Zylinder-Benzin | |
International Harvester 2,5L 4-Zylinder-LPG | |
Motordetails ...  |
Farmall 504 Getriebe | |
|---|---|
5-Gang-Getriebe ohne Synchronisation | |
10-Gang-Zweistufen-Leistungswechsel | |
Getriebe Details ...  |
Farmall 504 Leistung | |
|---|---|
Anhängerkupplung (angegeben) | 41 PS
30,6 kW |
Zwillingskupplung (angegeben) | 46 PS
34,3 kW |
Pflüge | 3-4 |
Anhängevorrichtung (geprüft) | 40,41 PS
30,1 kW |
Kraftübertragung (geprüft) | 46,20 PS
34,5 kW |
Leistungsprüfung Details ...  | |
Mechanisch | |
|---|---|
Zweiradantrieb | |
Lenkung | manuell |
Lenkung | Leistung OptOptional |
Differenzial mechanische Scheibenbremsen | |
Offene Bedienstation. | |
Fotos | |
|---|---|
 | |
Farmall 504 Fotos...  |
Kapazität | |
|---|---|
Kraftstoff | 23 gal
87,1 L |
Hydrauliksystem | 13 Gallonen
49,2 Liter |
Hydraulik | |
|---|---|
Kapazität | 13 Gallonen
49,2 Liter |
Pumpenleistung | 7 gpm (Hitch-Pumpe)
26,5 lpm |
12 gpm (Lenkung/Fernpumpe)
45,4 lpm | |
Gesamtstrom | 19 gpm
71,9 lpm |
Traktoranbausystem | |
|---|---|
Hinterer Typ | Ich |
II OptOptional | |
Steuerung | Position und Zugkontrolle |
Typ | IH Fast Hitch Optional |
Kraftentnahme (PTO) | |
|---|---|
Heck-PTO Typ | 540 |
Abmessungen & Reifen | |
|---|---|
Radstand | 90 Zoll (Dreirad)
228 cm |
96 Zoll (breit vorne)
243 cm | |
Gewicht | 2463 kg
5430 lbs |
Vorderreifen | 6,00-16 |
Hinterreifen | 12,4-38 |
Vollständige Abmessungen und Reifen ...  | |
Farmall 504 Anhänge | |
|---|---|
Frontlader | |
Befestigungsdetails ...  |

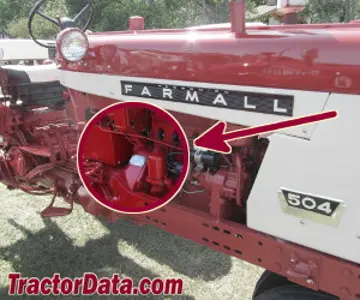

504 Seriennummer Standort | |
|---|---|
 | |
Rechte Seite des Kupplungsgehäuses |
504 Seriennummern | |
|---|---|
1961 | 501 |
1962 | 810 |
1963 | 7000 |
1964 | 7732 |
1965 | 10696 |
1966 | 13596 |
1967 | 15113 |
1968 | 16115 |
FAQ: Wie liest man eine Seriennummerntabelle? | |
Referenzen | |
|---|---|
 | |
Farm Loaders veröffentlicht 1962, von International Harvester | |
Farm Loaders veröffentlicht 1965, von International Harvester | |
Farm Loaders veröffentlicht im Jahr 1970 von International Harvester | |
504 46 PS. Traktoren veröffentlicht von International Harvester | |
Referenzkatalog für landwirtschaftliche Geräte, veröffentlicht im Jahr 1965 von International Harvester |
Motor
Motoroptionen | |
|---|---|
International Harvester 3,1L 4-Zylinder-Diesel | |
International Harvester 2,5L 4-Zylinder-Benzin | |
International Harvester 2,5L 4-Zylinder-LPG |
Motordetail | |
|---|---|
International Harvester D-188 | |
Diesel | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 187,5 Kubikzoll
3,1 L |
Bohrung/Hub | 3,688 x 4,390 Zoll
94 x 112 mm |
Luftfilter | Ölbad |
Kompression | 18,7:1 |
Nenn-U/min | 2200 |
Leerlauf-U/min | 900-2200 |
Anlasser | elektrisch |
Anlasser Volt | 12 |
Ölmenge | 5 Liter
4,7 Liter |
Kühlmittelmenge | 18,6 Quart
17,6 Liter |
Motordetail | |
|---|---|
International Harvester C153 | |
Benzin | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 152,1 Kubikzoll
2,5 L |
Bohrung/Hub | 3,375x4,25 Zoll
86 x 108 mm |
Kompression | 7,70:1 |
Nenn-U/min | 2200 |
Zündreihenfolge | 1-3-4-2 |
Startertyp | elektrisch |
Ölmenge | 5 Liter
4,7 Liter |
Kühlmittelmenge | 15 Liter
14,2 L |
Motordetail | |
|---|---|
International Harvester | |
Flüssiggas | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 152,1 Kubikzoll
2,5 L |
Bohrung/Hub | 3,375x4,25 Zoll
86 x 108 mm |
Luftfilter | Ölbad |
Nenn-U/min | 2200 |
Anlasser Volt | 12 |
Ölmenge | 5 Liter
4,7 Liter |
Kühlmittelmenge | 16 Liter
15,1 Liter |
Getriebe
Getriebeoptionen | |
|---|---|
5-Gang-Getriebe ohne Synchronisation | |
10-Gang-Zweistufen-Leistungswechsel |
Getriebe | |
|---|---|
Typ | nicht synchronisiertes Getriebe |
Gänge | 5 vorwärts und 1 rückwärts |
Kupplung | 267mm Trockenscheibe |
Geschwindigkeiten | |
|---|---|
 |
Getriebe | |
|---|---|
Getriebe | Drehmomentverstärker |
Typ | Zweigang-Powershift |
Gänge | 10 Vorwärts- und 2 Rückwärtsgänge |
Kupplung | Trockenscheibe |
Geschwindigkeiten | |
|---|---|
 |

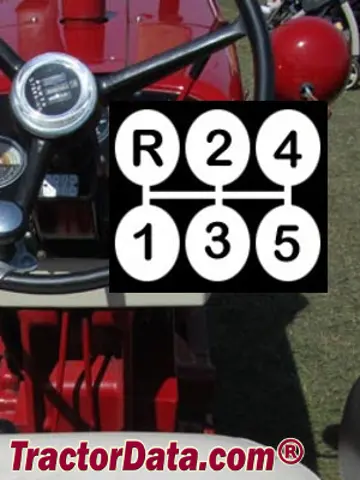

Schichtmuster | |
|---|---|
 |
Abmessungen
Farmall 504 Reifen | |
|---|---|
Ag Front | 6,00-16 |
Ag Heck | 12,4-38 |
Abmessungen | |
|---|---|
Radstand | 90 Zoll (Dreirad)
228 cm |
96 Zoll (breit vorne)
243 cm | |
Länge | 141 Zoll
358 cm |
Höhe (Lenkrad) | 79 Zoll
200 cm |
Betriebsgewicht | 2463 kg
5430 lbs |
Ballastgewicht | 8075 Pfund
3662 kg |
Tests
Traktorprüfungen | |
|---|---|
NTTL 816: Diesel-Drehmomentverstärker 2WD | |
NTTL 819: Benzin-Drehmomentverstärker 2WD | |
NTTL 820: Flüssiggastorqueverstärker 2WD |

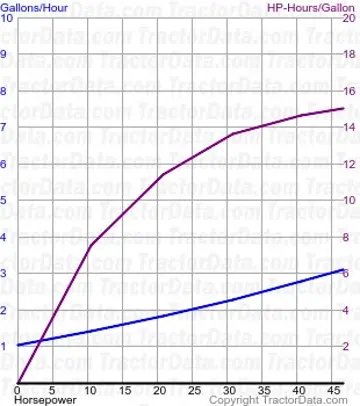

Nebraskaer Traktor-Test 816 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktor-Test 816 | |
|---|---|
Diesel Drehmomentverstärker 2WD
Mai 3 - 16, 1962
Link: Nebraska Traktor Test 816 Datei | |
Leistung der Kraftstoff-Übertragung | |
Leistung bei Nenndrehzahl | 45,99 PS
34,3 kW |
Kraftstoffverbrauch | 3,1 Gallonen/Stunde
11,7 Liter/Stunde |
Leistung bei Nenndrehzahl der Zapfwelle | 44,94 PS
33,5 kW |
Kraftstoffverbrauch | 3,1 Gallonen/Stunde
11,7 Liter/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 38,90 PS
29,0 kW |
Kraftstoffverbrauch | 3,0 gal/Stunde
11,4 l/Stunde |
Gang 3 für Leistungstest verwendet. | |
Maximaler Zug | 6.271 lbs
2844 kg |
Gang 1 für Ziehversuch verwendet. | |

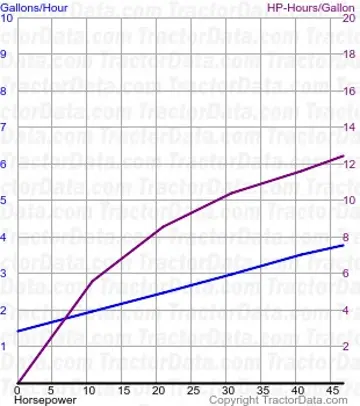

Nebraskaer Traktor-Test 819 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktor-Test 819 | |
|---|---|
Benzin-Drehmomentverstärker 2WD
Mai 17, 1962 - Juni 6, 1972
Link: Nebraska Tractor Test 819 Datei | |
Leistung der Kraftstoff-Übertragung | |
Leistung bei Nenndrehzahl | 46,20 PS
34,5 kW |
Kraftstoffverbrauch | 3,7 Liter pro Stunde
14,0 Liter pro Stunde |
Leistung bei Nenndrehzahl der Zapfwelle | 44,05 PS
32,8 kW |
Kraftstoffverbrauch | 3,6 gal/Stunde
13,6 l/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 40,41 PS
30,1 kW |
Kraftstoffverbrauch | 3,7 Liter pro Stunde
14,0 Liter pro Stunde |
Gang 3 für Leistungstest verwendet. | |
Maximaler Zug | 6.111 lbs
2771 kg |
Gang 1 für Ziehversuch verwendet. | |

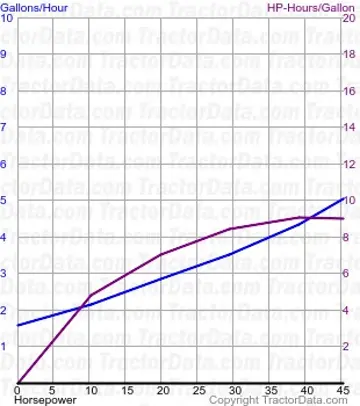

Nebraskaer Traktorprüfung 820 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktorprüfung 820 | |
|---|---|
LP-Gas Drehmomentverstärker 2WD
Mai 17 - Juni 9, 1962
Link: Nebraska Tractor Test 820 Datei | |
Leistung der Kraftstoff-Übertragung | |
Leistung bei Nenndrehzahl | 44,36 PS
33,1 kW |
Kraftstoffverbrauch | 4,9 gal/Stunde
18,5 l/Stunde |
Leistung bei Nenndrehzahl der Zapfwelle | 41,21 PS
30,7 kW |
Kraftstoffverbrauch | 4,4 gal/Stunde
16,7 l/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 40,17 PS
30,0 kW |
Kraftstoffverbrauch | 5,0 Gallonen/Stunde
18,9 Liter/Stunde |
Gang 3 für Leistungstest verwendet. | |
Maximaler Zug | 6.178 lbs
2802 kg |
Gang 1 für Ziehversuch verwendet. | |
Anbaugeräte
Befestigungsübersicht | |
|---|---|
International Harvester 1701 Lader | |
International Harvester 2001 Lader | |
International Harvester 2000 Lader |
Fotos

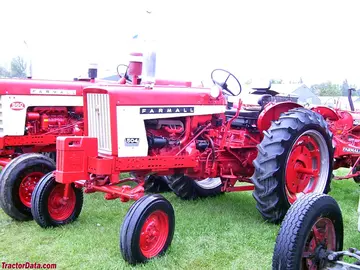

Farmall 504 with wide front, left side
Tricycle front Farmall 504, right side
Empfohlene Anbaugeräte & Dimensionierungsleitfaden
Technische Empfehlungen für Farmall 504 basierend auf 44.387831140730036 PS Leistung und ASAE-Agrarnormen.
| Gerät & Einsatzbereich | Empfohlene Arbeitsbreite | Einsatzbereich | Hinweise |
|---|---|---|---|
Beetpflug / ScharpflugGrundbodenbearbeitung | 2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm) | Mittlerer Einsatz | Standard utility farm tillage. |
Sichelmulcher / RotormulcherMähen & Mulchen | 6 ft (72 in)1.8 m | Mittlerer Einsatz | Medium pasture clearing; rear slip-clutch recommended. |
BodenfräseSaatbettbereitung | 66 to 72 in165 - 180 cm | Mittlerer Einsatz | Standard utility tiller; slip clutch protection required. |
ScheibeneggeSekundäre Bodenbearbeitung | 7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙 | Mittlerer Einsatz | Field leveling and clod breaking behind plows. |
BallenpresseHeu & Futterbau | Small Square Baler (14x18")小方捆打捆机 (36x46 cm) | Mittlerer Einsatz | Classic 2-string baler for horse and small livestock hay. |
Hinweis zu BodenverhältnissenDie tatsächliche Gerätegröße hängt von den Bodenverhältnissen (schwerer Ton vs. Sandboden), Hangneigung und Arbeitsgeschwindigkeit ab. Schwere Bodenbearbeitung erfordert Frontballastierung.
Betriebsstoffe, Füllmengen & Arbeitsautonomie
Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Farmall 504.
Geschätzte Dauerfeldautonomie: 10 hrs
Ca. 10 Stunden Dauerbetrieb bei ~75% Auslastung mit voller Tankfüllung (23 gal / 87.1 L).
Geschätzter Verbrauch bei 75% Last~2.3 gal/Std (8.7 L/Std)
Motoröl Kurbelgehäuse
SAE 15W-40 (Heavy-Duty Dieselöl)
Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel
Wechselintervall: 150 – 250 Betriebsstunden
Getriebe- und Hydrauliksystem
UTTO (Universal Traktor-Getriebe- & Hydrauliköl)
Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)
Wechselintervall: 600 – 1000 Betriebsstunden
Motorkühlsystem
50/50 Ethylenglykol-Vormischung
Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel
Wechselintervall: 2 Jahre / 1500 Stunden
Interaktiver Einheitenrechner Farmall 504
Rechnen Sie Motorleistung, Tankvolumen und Betriebsgewicht zwischen metrischen und imperialen Einheiten für den Farmall 504 um.
Umgerechnete Werte:
Mechanische Pferdestärken (HP)44.4 hp
Kilowatt (kW)33.1 kW
Metrische PS (PS)45 PS
