Farmall H
Der Farmall H ist ein Traktor von Farmall.
Überblick
 | 1939 - 1953
Reihenkulturtraktor
Ackerschlepper |
|---|
Produktion | |
|---|---|
Hersteller | Farmall (ein Teil von International Harvester) |
Ackerschlepper | |
Gebaut in Rock Island, Illinois, USA | |
Gesamt gebaut | 391.227 |
Der ursprüngliche Preis betrug 2.000 $ im Jahr 1953 | |
Der Farmall H ist die Reihenkultivierungsvariante des McCormick-Deering W-4. | |
Varianten | |
|---|---|
H | Reihenkulturen |
HV | hoher Ernte |
Lohnsteuererklärung | Standardprofil |
Ich-4 | industriell |
O-4 | Obstgarten |
Farmall H Motoren | |
|---|---|
International Harvester 2,5L 4-Zylinder-Benzin | |
International Harvester 2.5L 4-Zylinder-Destillat | |
International Harvester 2,5L 4-Zylinder-Kerosin | |
Motordetails ...  |
Farmall H Getriebe | |
|---|---|
5-Gang-Schlupfgetriebe | |
Getriebe Details ...  |
Farmall H Leistung | |
|---|---|
Anhängerkupplung (angegeben) | 19 PS
14,2 kW |
Riemen (angegeben) | 24 PS
17,9 kW |
Anhängevorrichtung (geprüft) | 24,17 PS
18,0 kW |
Riemen (geprüft) | 26,20 PS
19,5 kW |
Leistungsprüfung Details ...  | |
Mechanisch | |
|---|---|
Zweiradantrieb | |
Manuelle Lenkung | |
Mechanische Vertragsbremsen | |
Offene Bedienstation. |
Fotos | |
|---|---|
 | |
Farmall H Fotos...  |
Kapazität | |
|---|---|
Kraftstoff | 17.5 Gallonen
66.2 L |
Hilfsstoff | 0.875 gal
3.3 L |
Hydrauliksystem | 1 Gallone
3,8 Liter |
Hydraulik | |
|---|---|
Kapazität | 1 Gallone
3,8 Liter |
Traktoranbausystem | |
|---|---|
Typ | Lift-All *Pneumatisches Anbaugerät-Hebesystem. |
Kraftentnahme (PTO) | |
|---|---|
Heck-PTO Typ | 540 *Die 1-3/8-Welle wurde 1942 eingeführt. Davor wurde eine 1-1/8-Zoll-Welle verwendet. |
Abmessungen & Reifen | |
|---|---|
Radstand | 88,325 Zoll
224 cm |
Gewicht | 3875 Pfund
1757 kg |
Vorderreifen | 5.50-16 |
Hinterreifen | 51x6 |
Vollständige Abmessungen und Reifen ...  | |
Farmall H Anhänge | |
|---|---|
Frontlader | |
Befestigungsdetails ...  |

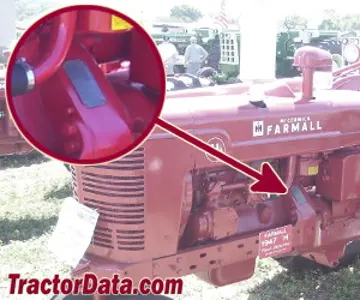

Ort der H-Seriennummer | |
|---|---|
 | |
Getriebegehäuse links. |
H Seriennummern | |
|---|---|
1939 | 501 |
1940 | 10653 |
1941 | 52387 |
1942 | 93237 |
1943 | 122091 |
1944 | 150251 |
1945 | 186123 |
1946 | 214820 |
1947 | 241143 |
1948 | 268991 |
1949 | 300876 |
1950 | 327975 |
1951 | 351923 |
1952 | 375861 |
1953 | 390500 |
FAQ: Wie liest man eine Seriennummerntabelle? | |
Links | |
|---|---|
Farmall-H.com: detaillierte Informationen über den H |
Elektrisch | |
|---|---|
Boden | positiv |
Ladesystem | Generator |
Batteriespannung | 6 |
Referenzen | |
|---|---|
 | |
Farmall Letter Series Traktoren von Lee Klancher | |
Nr. 30 Power Loader herausgegeben von International Harvester | |
Farm Loaders veröffentlicht 1962, von International Harvester | |
Bedienungsanleitung Farmall H (5358) veröffentlicht im Jahr 1940 | |
Allgemeiner Linienkatalog veröffentlicht im Jahr 1949, von International Harvester |
Motor
Motoroptionen | |
|---|---|
International Harvester 2,5L 4-Zylinder-Benzin | |
International Harvester 2.5L 4-Zylinder-Destillat | |
International Harvester 2,5L 4-Zylinder-Kerosin |
Motordetail | |
|---|---|
International Harvester C-152 | |
Benzin | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 152,1 Kubikzoll
2,5 L |
Bohrung/Hub | 3,375x4,25 Zoll
86 x 108 mm |
Kompression | 5,9:1 |
Nenn-U/min | 1650 |
Zündreihenfolge | 1-3-4-2 |
Anlasser | Handkurbel |
elektrisch OptOptional | |
Anlasser Volt | 6 |
Ölmenge | 6 Liter
5,7 Liter |
Kühlmittelmenge | 16,5 qts
15,6 L |
Zündkerzenabstand | 0,025 Zoll
0,635 mm |
Punktabstand | 0,013 Zoll
0,330 mm |
Ventilspiel | 0,017 Zoll*Heiß
0,432 mm |
Ventilspiel | 0,017 Zoll*Heiß
0,432 mm |
Motordetail | |
|---|---|
International Harvester | |
Destillat | |
4-Zylinder | |
flüssigkeitsgekühlter vertikaler Reihenkopf | |
Verdrängung | 152,1 Kubikzoll
2,5 L |
Bohrung/Hub | 3,375x4,25 Zoll
86 x 108 mm |
Kompression | 4,75:1 |
Zündreihenfolge | 1-3-4-2 |
Ölmenge | 6 Liter
5,7 Liter |
Kühlmittelmenge | 16,5 qts
15,6 L |
Motordetail | |
|---|---|
International Harvester | |
petrol | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 152,1 Kubikzoll
2,5 L |
Bohrung/Hub | 3,375x4,25 Zoll
86 x 108 mm |
Kompression | 4,5:1 |
Zündreihenfolge | 1-3-4-2 |
Ölmenge | 6 Liter
5,7 Liter |
Kühlmittelmenge | 16,5 qts
15,6 L |
Getriebe
Getriebe | |
|---|---|
Typ | Schlupfkupplung |
Gänge | 5 vorwärts und 1 rückwärts |
Kupplung | Trockenscheibe |
Ölmenge | 24 qts
22,7 L |
Geschwindigkeiten | |
|---|---|
 |
Abmessungen
Farmall H Reifen | |
|---|---|
Ag Front | 5.50-16 |
6-16 | |
Ag Heck | 51x6 (Stahl) |
6.00-36 | |
8-38 | |
9-38 | |
10-38 | |
Ag Front | 6x20 (HV) |
Abmessungen | |
|---|---|
Radstand | 88,325 Zoll
224 cm |
Länge | 125,25 Zoll
318 cm |
Breite | 75,5 Zoll
191 cm |
100 Zoll (Langachse)
254 cm | |
Höhe (Lenkrad) | 74 Zoll
187 cm |
Gewicht | 3875 Pfund
1757 kg |
Vorderrad | 8,1 Zoll
20 cm |
Hinterreifen | 44 bis 80 Zoll
111 bis 203 cm |
Tests
Nebraskaer Traktorprüfung | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktorprüfung | |
|---|---|
Benzin 5-Gang 2WD
5. - 11. Oktober 1939
Link: Nebraska Traktor Test Datei | |
Bandleistung (max) | 26,20 PS
19,5 kW |
Riemen-Kraftstoffverbrauch (max) | 2,3 gal/Stunde
8,7 l/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 24,17 PS
18,0 kW |
Gang 2 für Leistungsprüfung verwendet. | |
Maximaler Zug | 3.603 lbs
1634 kg |
Gang 1 für Ziehversuch verwendet. | |
Nebraskaer Traktor Test 334 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktor Test 334 | |
|---|---|
Destillat 5-Gang 2WD
6. - 11. November 1939
Link: Nebraska Traktor Test 334 Datei | |
Bandleistung (max) | 23,3 PS
17,4 kW |
Anhängerkupplungsleistung | |
Maximale Leistung | 21,4 PS
16,0 kW |
Gang 2 für Leistungsprüfung verwendet. | |
Maximaler Zug | 3.169 lbs
1437 kg |
Gang 1 für Ziehversuch verwendet. | |
Fotos

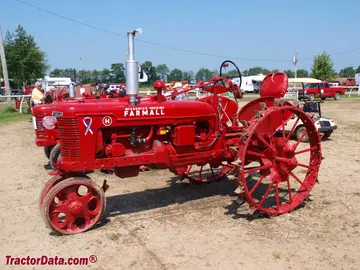

Farmall H on steel, left side.
Farmall H on steel, right side.
Farmall H on rubber tires, right side.
Farmall H on rubber tires, front-left view.
Farmall H, right-rear view.
Farmall H with single front wheel.
Farmall H on steel in Argentina.
Farmall H tractor.
Betriebsstoffe, Füllmengen & Arbeitsautonomie
Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Farmall H.
Motoröl Kurbelgehäuse
SAE 15W-40 (Heavy-Duty Dieselöl)
Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel
Wechselintervall: 150 – 250 Betriebsstunden
Getriebe- und Hydrauliksystem
UTTO (Universal Traktor-Getriebe- & Hydrauliköl)
Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)
Wechselintervall: 600 – 1000 Betriebsstunden
Motorkühlsystem
50/50 Ethylenglykol-Vormischung
Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel
Wechselintervall: 2 Jahre / 1500 Stunden
