Farmall Super M
Der Farmall Super M ist ein Traktor von Farmall.
Farmall Super M Seriennummer & Baujahr-Finder
Ermitteln Sie das genaue Baujahr Ihres Traktors anhand der Fahrgestellnummer.
Wo befindet sich das Typenschild?Das Typenschild mit der Seriennummer befindet sich meist am vorderen Rahmen, an der rechten Seite des Getriebegehäuses oder an der Instrumententafel.
Überblick
 | 1952 - 1954
Reihenkulturtraktor |
|---|---|
1952 - 1954 | |
Ackerschlepper | |
1952 - 1954 | |
|---|---|
Ackerschlepper |
Produktion | |
|---|---|
Hersteller | Farmall (ein Teil von International Harvester) |
Ackerschlepper | |
Fabriken | Rock Island, Illinois, USA |
Louisville, Kentucky, USA | |
Gesamt gebaut | 57.092 |
44.551 (Rock Island) | |
12.541 (Louisville) | |
245 (Super MV) | |
Der ursprüngliche Preis betrug 2.500 $ im Jahr 1954 | |
Das grundlegende Farmall/IH-Modell ist der Super M. Der Super MD ist ein Diesel. Der Super MTA hat den Drehmomentverstärker und den unabhängigen Zapfwellenantrieb und wurde nur im Jahr 1954 gebaut. | |
Varianten | |
|---|---|
Super M | Getriebe mit Zündmotor |
Super M-TA | TA mit Zündmotor |
Super MD | Getriebe mit Dieselmotor |
Super MD-TA | TA mit Dieselmotor |
Super MV | hoher Ernte |
Farmall Super M Motoren | |
|---|---|
International Harvester 4,3L 4-Zylinder-Benzin | |
International Harvester 4,3L 4-Zylinder-LPG | |
Kraftstofftank | 21 Gallonen
79,5 Liter |
Hilfsstoff | 0,9 gal
3,4 L |
Motordetails ...  | |
Farmall Super M Getriebe | |
|---|---|
5-Gang-Schlupfgetriebe | |
Getriebe Details ...  |
Farmall Super M Leistung | |
|---|---|
Anhängevorrichtung (geprüft) | 44,23 PS
33,0 kW |
Riemen (geprüft) | 47,07 PS
35,1 kW |
Leistungsprüfung Details ...  | |
Mechanisch | |
|---|---|
Zweiradantrieb | |
Manuelle Lenkung | |
Differential mechanische Trockenscheibenbremsen | |
Offene Bedienstation. |
Fotos | |
|---|---|
 | |
Farmall Super M Fotos...  |
Hydraulik | |
|---|---|
Typ | IH Lift-All *Getriebepumpe bei frühen Modellen, motorgetriebene Pumpe bei Stage II Modellen |
Kraftentnahme (PTO) | |
|---|---|
Heck-PTO | Getriebe |
Heck-PTO Typ | 540 |
Abmessungen & Reifen | |
|---|---|
Radstand | 89,25 Zoll
226 cm |
Gewicht | 5603 lbs
2541 kg |
Vorderreifen | 6,00-16 |
Hinterreifen | 12-38 |
Vollständige Abmessungen und Reifen ...  | |

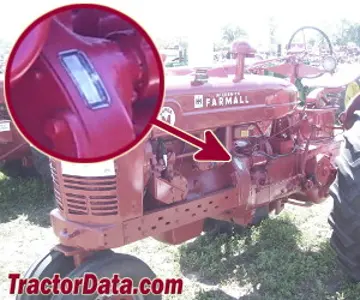

Standort der Seriennummer Super M | |
|---|---|
 | |
Linke Seite des Kupplungsgehäuses |
Seriennummern Super M | |
|---|---|
1952 | SM501 (Farmall Rock Island Werk) |
1953 | SM21074 (Farmall Rock Island Werk) |
1954 | SM51977 (Farmall Werk Rock Island) |
Endgültig | SM52627 (Farmall Werk Rock Island) |
1952 | SML500001 (Werk Louisville) |
1953 | SML501906 (Louisville Werk) |
Endgültig | SML512541 (Louisville Werk) |
FAQ: Wie liest man eine Seriennummerntabelle? | |
Riemenscheibe | |
|---|---|
Durchmesser | 11 Zoll
27 cm |
Breite | 7,5 Zoll
19 cm |
Drehzahl | 899 |
Geschwindigkeit | 984.5 ft/min
300.24 Meter/min |
Elektrisch | |
|---|---|
Boden | positiv |
Ladesystem | Generator |
Batteriespannung | 6 |
Referenzen | |
|---|---|
 | |
Farmall Letter Series Traktoren von Lee Klancher | |
Bedienungsanleitung Farmall Super M und Super MV (1004245R1) veröffentlicht im Jahr 1952 |
Motor
| 1952 - 1954
Reihenkulturtraktor |
|---|---|
1952 - 1954 | |
Ackerschlepper | |
1952 - 1954 | |
|---|---|
Ackerschlepper |
Motoroptionen | |
|---|---|
International Harvester 4,3L 4-Zylinder-Benzin | |
International Harvester 4,3L 4-Zylinder-LPG |
Motordetail | |
|---|---|
International Harvester C264 | |
Benzin | |
4-Zylinder | |
flüssigkeitsgekühlter vertikaler Reihenkopf | |
Verdrängung | 264 Kubikzoll
4,3 L |
Bohrung/Hub | 4,00x5,25 Zoll
102 x 133 mm |
Kraftstoffverbrauch | 3,657 Gal/Stunde
13,8 l/Stunde |
Luftfilter | Ölbad |
Kompression | 5,9:1 |
Nenn-U/min | 1450 |
Leerlauf-U/min | 400-1600 |
Zündreihenfolge | 1-3-4-2 |
Anlasser Volt | 6 |
Kühlmittelmenge | 26 Liter
24,6 Liter |
Zündkerzenabstand | 0,023 Zoll
0,584 mm |
Ventilspiel | 0,017 Zoll (heiß)
0,432 mm |
Ventilspiel | 0,017 Zoll (heiß)
0,432 mm |
Motoröl | |
|---|---|
 | |
Ölmenge | 8 qts
7,6 L |
Motordetail | |
|---|---|
International Harvester | |
Flüssiggas | |
4-Zylinder | |
flüssigkeitsgekühlter vertikaler Reihenkopf | |
Verdrängung | 264 Kubikzoll
4,3 L |
Bohrung/Hub | 4,00x5,25 Zoll
102 x 133 mm |
Kraftstoffverbrauch | 5.211 Gallonen/Stunde
19.7 Liter/Stunde |
Luftfilter | Ölbad |
Kompression | 6,75:1 |
Nenn-U/min | 1450 |
Zündreihenfolge | 1-3-4-2 |
Anlasser Volt | 6 |
Getriebe
| 1952 - 1954
Reihenkulturtraktor |
|---|---|
1952 - 1954 | |
Ackerschlepper | |
1952 - 1954 | |
|---|---|
Ackerschlepper |
Getriebe | |
|---|---|
Typ | Schlupfkupplung |
Gänge | 5 vorwärts und 1 rückwärts |
Kupplung | 12-Zoll-Trockenscheibe |
Ölmenge | 52 Liter
49,2 Liter |
Geschwindigkeiten | |
|---|---|
Mit 12-38 Hinterreifen. | |
 |
Schichtmuster | |
|---|---|
 |
Abmessungen
| 1952 - 1954
Reihenkulturtraktor |
|---|---|
1952 - 1954 | |
Ackerschlepper | |
1952 - 1954 | |
|---|---|
Ackerschlepper |
Farmall Super M Reifen | |
|---|---|
Ag Front | 6,00-16 |
Ag Heck | 12-38 |
Abmessungen | |
|---|---|
Radstand | 89,25 Zoll
226 cm |
Länge | 134,6 Zoll
341 cm |
Breite | 84,5 Zoll
214 cm |
Höhe (Lenkrad) | 79 Zoll
200 cm |
Gewicht | 5603 lbs
2541 kg |
Bodenfreiheit | 15,5 Zoll (Rahmen)
39 cm |
Freiraum (Hinterachse) | 26,25 Zoll
66 cm |
Bar Kastenachse | 2,75 Zoll Durchmesser
69 mm |
Tests
| 1952 - 1954
Reihenkulturtraktor |
|---|---|
1952 - 1954 | |
Ackerschlepper | |
1952 - 1954 | |
|---|---|
Ackerschlepper |
Traktorprüfungen | |
|---|---|
NTTL 475: Benzin 5-Gang 2WD | |
NTTL 484: Flüssiggas 5-Gang 2WD |
Nebraskaer Traktor Test 475 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktor Test 475 | |
|---|---|
Benzin 5-Gang 2WD
25. Juni - 2. Juli 1952
Link: Nebraska Tractor Test 475 Datei | |
Bandleistung (max) | 46,26 PS
34,5 kW |
Riemen-Kraftstoffverbrauch (max) | 3,9 gal/Stunde
14,8 l/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 41,79 PS
31,2 kW |
Gang 3 für Leistungstest verwendet. | |
Maximaler Zug | 5.676 lbs
2574 kg |
Gang 1 für Ziehversuch verwendet. | |
Nebraska-Traktor-Test 484 | ||
|---|---|---|
 | | |
| ||
Nebraska-Traktor-Test 484 | |
|---|---|
LPG 5-Gang 2WD
1. bis 10. Oktober 1952
Link: Nebraska Tractor Test 484 Datei | |
Bandleistung (max) | 47,07 PS
35,1 kW |
Riemen-Kraftstoffverbrauch (max) | 5,5 gal/Stunde
20,8 l/Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 44,23 PS
33,0 kW |
Gang 3 für Leistungstest verwendet. | |
Maximaler Zug | 6.115 lbs
2773 kg |
Gang 1 für Ziehversuch verwendet. | |
Fotos
Farmall Super M tricycle-front with gasoline engine.
Farmall Super M wide-front with LP-gas engine.
Farmall Super M wide-front with LP-gas engine.
Farmall Super M wide-front with LP-gas engine.
Farmall Super M LP-gas controls.
IH Fast-Hitch on a Super M.
