International Harvester 500

Der International Harvester 500 ist ein Traktor von International Harvester. Die angegebene Motorleistung beträgt Diesel (netto): 38 PS / 28,3 kW; Diesel (brutto): 43,5 PS / 32,4 kW; Benzin (brutto): 47 PS / 35,0 kW.

Überblick

	1965 - 1969 Landwirtschaftlicher Raupentraktor

Produktion
Hersteller	International Harvester
Landwirtschaftlicher Raupentraktor
Gebaut in Hamilton, Ontario, Kanada

Varianten
500	Agrar-Schlepper
500	industrieller Kettenbagger

Internationale Erntemaschinen 500 Motoren
International Harvester 2,5L 4-Zylinder-Diesel
International Harvester 2,4L 4-Zylinder-Benzin
Kraftstofftank	15,9 Gallonen 60,2 L
Motordetails ...

International Harvester 500 Getriebe
8-Gang-Teil-Powershift
5-Gang-Getriebe ohne Synchronisation
Getriebe Details ...

International Harvester 500 Leistung
Motor (grobe Leistung)	47 PS 35,0 kW
Motor (Netto)	38 PS 28,3 kW
Zwillingskupplung (angegeben)	36 PS 26,8 kW
Anhängevorrichtung (geprüft)	31,24 PS 17,2 kW
Kraftübertragung (geprüft)	37,22 PS 27,8 kW
Leistungsprüfung Details ...

Mechanisch
Fahren	Kettenfahrzeug
Lenkung	mechanische Kupplungen
Mechanische Vertragsbremsen
Offene Bedienstation.

Fotos
International Harvester 500 Fotos...

Hydraulik
Ventile	1 bis 3
Pumpenleistung	7 gpm 26,5 lpm
	8 gpm (optional) 30,3 lpm
	9 gpm (optional) 34,1 lpm
	12 GPM (Front optional) 45,4 LPM
	17 gpm (front optional) 64,3 lpm

Traktoranbausystem
Hinterer Typ	Ich

Kraftentnahme (PTO)
Heck-PTO	Getriebe
Heck-PTO Typ	1000
	540
Motordrehzahl	980@2000

Abmessungen & Ketten
Radstand	67 Zoll 170 cm
Gewicht	7050 bis 7260 Pfund
Ketten
Vollständige Abmessungen und Spurweite ...

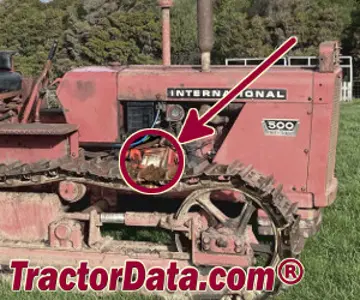

500 Seriennummernschild
Seriennummernschild an der rechten Seite des Traktors, am Kupplungsgehäuse.

500 Seriennummern
1965	501
1966	891
1967	2501
1968	3544
1969	4065
Endgültig	4584
FAQ: Wie liest man eine Seriennummerntabelle?

Elektrisch
Ladesystem	Generator
Batteriespannung	12
Batterie Ah	40 (Gas)
	96 (Diesel)

Referenzen
Frühling 1968 Käuferratgeber herausgegeben von International Harvester
Sommer-Herbst 1968 Käuferratgeber, herausgegeben von International Harvester
World Wide Farm Equipment Buyer's Guide, veröffentlicht 1968 von International Harvester*
Frühjahr 1969 Käuferratgeber, herausgegeben von International Harvester
*Veröffentlichung enthält bekannte Fehler.

Motor

Motoroptionen
International Harvester 2,5L 4-Zylinder-Diesel
International Harvester 2,4L 4-Zylinder-Benzin

Motordetail
International Harvester BD-154
Diesel
4-Zylinder
flüssigkeitsgekühlte Reihenanordnung
Verdrängung	154 Kubikzoll 2,5 L
Bohrung/Hub	3,50x4,00 Zoll 89 x 102 mm
Leistung (Netto)	38 PS 28,3 kW
Leistung (Brutto)	43,5 PS 32,4 kW
Luftfilter	Trockeneinheit
Vorwärmen	Glühkerzen
Kompression	23:1
Nenn-U/min	2000
Anlasser	elektrisch
Anlasser Volt	12
Ölmenge	6,25 qts 5,9 L
Kühlmittelmenge	12 Liter 11,4 Liter

International Harvester 500 Motor
Bild mit freundlicher Genehmigung von Keith Mitchell

Motordetail
International Harvester C-146
Benzin
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	145,3 Kubikzoll 2,4 L
Bohrung/Hub	3,375 x 4,06 Zoll 86 x 103 mm
Leistung (Brutto)	47 PS 35,0 kW
Kraftstoffsystem	1-Zoll-Vergaser
Luftfilter	Trockeneinheit
Kompression	7,6:1
Nenn-U/min	2000
Anlasser	elektrisch
Anlasser Volt	12
Ölmenge	5 Liter 4,7 Liter
Kühlmittelmenge	12 Liter 11,4 Liter

Getriebe

Getriebeoptionen
8-Gang-Teil-Powershift
5-Gang-Getriebe ohne Synchronisation

Getriebe
Getriebe	International Harvester Drehmomentverstärker
Typ	Teilweise Lastschaltung
Gänge	8 vorwärts und 2 rückwärts
Kupplung	10-Zoll-Trockenscheibe
Ölmenge	13,2 qts 12,5 L
Der IH Torque Amplifier fügt dem Basisschaltgetriebe eine Schaltmöglichkeit während der Fahrt für den Untergang hinzu.

Geschwindigkeiten

Getriebe
Getriebe	International Harvester
Typ	nicht synchronisiertes Getriebe
Gänge	5 vorwärts und 1 rückwärts
Kupplung	10-Zoll-Trockenscheibe
Ölmenge	13,2 qts 12,5 L

Geschwindigkeiten

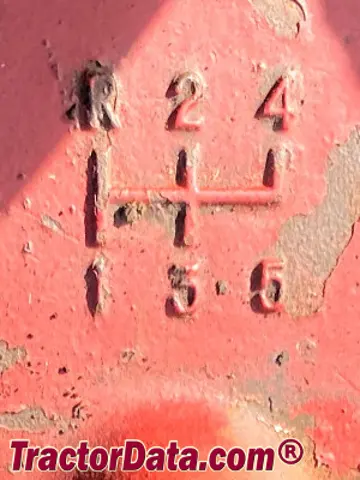

Schichtmuster

Abmessungen

International Harvester 500 Raupen
Größe	12-Zoll-Schuhe
Option	10-Zoll
	14-Zoll

Abmessungen
Radstand	67 Zoll 170 cm
Länge	106,5 Zoll 270 cm
Breite	60 Zoll 152 cm
Höhe (Haube)	123 cm 48,8 Zoll
Gewicht	7.050 lbs (Gas) 3197 kg
	7.260 lbs (Diesel) 3293 kg
Bodenfreiheit	13,5 Zoll 34 cm

Tests

Traktorprüfungen
NTTL 950: Benzin Drehmomentverstärker Raupenfahrzeug
NTTL 951: Diesel-Drehmomentverstärker Raupenfahrzeug

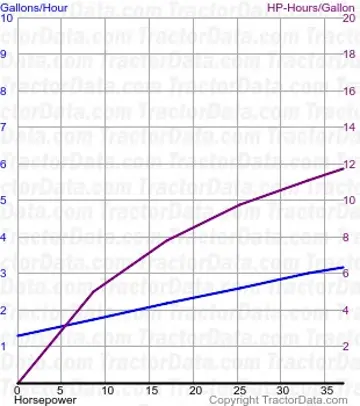

Nebraskaer Traktor-Test 950

Nebraskaer Traktor-Test 950
Benzin-Drehmomentverstärker Raupenfahrzeug 24. Oktober - 2. November 1966 Link: Nebraska Tractor Test 950 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	37,22 PS 27,8 kW
Kraftstoffverbrauch	3,2 Gallonen/Stunde 12,1 Liter/Stunde
Anhängerkupplungsleistung
Maximale Leistung	31,24 PS 17,2 kW
Kraftstoffverbrauch	3,2 Gallonen/Stunde 12,1 Liter/Stunde
Gang 2-Direkt wird für den Leistungstest verwendet.
Maximaler Zug	7.988 lbs 3623 kg
Getriebe 2-TA für Zugversuch verwendet.

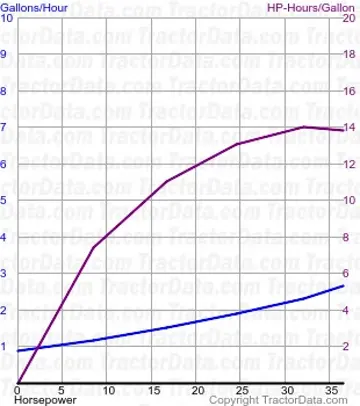

Nebraskaer Traktor Test 951

Nebraskaer Traktor Test 951
Diesel Drehmomentverstärker Raupenfahrzeug 24. Oktober - 2. November 1966 Link: Nebraska Traktor Test 951 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	36,65 PS 20,4 kW
Kraftstoffverbrauch	2,6 gal/Stunde 9,8 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	30,55 PS 22,8 kW
Kraftstoffverbrauch	2,7 Gallonen/Stunde 10,2 Liter/Stunde
Gang 2-Direkt wird für den Leistungstest verwendet.
Maximaler Zug	7.957 lbs 3609 kg
Getriebe 2-TA für Zugversuch verwendet.

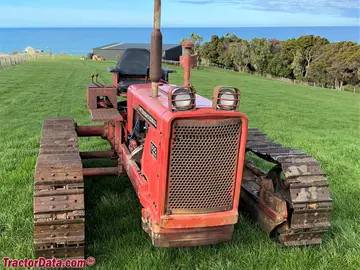

Fotos

International Harvester 500

International Harvester 500

International Harvester 500

International Harvester 500

International Harvester 500

International Harvester 500

International 500 operator station and controls.
