Minneapolis-Moline M-5

Der Minneapolis-Moline M-5 ist ein Traktor von Minneapolis Moline. Die angegebene Motorleistung beträgt Benzin (angegeben): 69 PS / 51,5 kW.

Motorleistung

Benzin (angegeben): 69 PS / 51,5 kW

Betriebsgewicht

9.675 lbs 4388 kg

Überblick

	1960 - 1963

Produktion
Hersteller	Minneapolis-Moline
Gebaut in Hopkins, Minnesota, USA
Der ursprüngliche Preis betrug 4.900 Dollar im Jahr 1963

Varianten
M-504	4x4

Minneapolis-Moline M-5 Motoren
Minneapolis-Moline 5.5L 4-Zylinder-Benzin
Minneapolis-Moline 5,5L 4-Zylinder-Diesel
Minneapolis-Moline 5,5L 4-Zylinder-LPG
Motordetails ...

Minneapolis-Moline M-5 Getriebe
10-Gang-Teillastschaltung
Getriebe Details ...

Minneapolis-Moline M-5 Leistung
Motor	69 PS 51,5 kW
Anhängerkupplung (angegeben)	54 PS 40,3 kW
Zwillingskupplung (angegeben)	61 PS 33,1 kW
Anhängevorrichtung (geprüft)	54,47 PS 40,6 kW
Kraftübertragung (geprüft)	61,26 PS 45,7 kW
Leistungsprüfung Details ...

Mechanisch
Zweiradantrieb
Lenkung	Leistungsunterstützung
Differenzscheibenbremsen
Offene Bedienstation.

Fotos

Minneapolis-Moline M-5 Fotos...

Traktoranbausystem
Hinterer Typ	II

Kraftentnahme (PTO)
Heck-PTO	unabhängig
Heck-PTO Typ	540

Abmessungen & Reifen
Radstand	101,1 Zoll 256 cm
Gewicht	6765 bis 6965 Pfund
Vorderreifen	6,00-16
Hinterreifen	15.5-38
Vollständige Abmessungen und Reifen ...

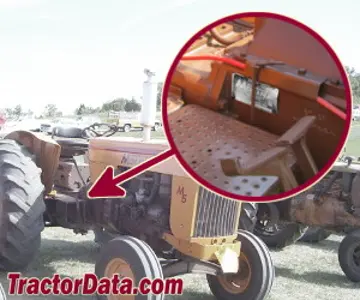

Ort der Seriennummer M-5

Rechte Seite des Traktorrahmens, in der Nähe der Bremspedale.

M-5 Seriennummern
1960	17100001 (Gas)
1961	17101536 (Gas)
1962	17103496 (Gas)
1963	17104708 (Gas)
Endgültig	17105157 (Gas)
1960	17200001 (Diesel)
1961	17201041 (Diesel)
1962	17202000 (Diesel)
1963	17202507 (Diesel)
Endgültig	17202656 (Diesel)
FAQ: Wie liest man eine Seriennummerntabelle?

Elektrisch
Boden	positiv

Referenzen

Bedienungsanleitung M5 Benzin- & Flüssiggas-Schlepper (S-266A) veröffentlicht 1959
Reparaturkatalog M5 Traktor (R-2020) veröffentlicht im Jahr 1959

Motor

Motoroptionen
Minneapolis-Moline 5.5L 4-Zylinder-Benzin
Minneapolis-Moline 5,5L 4-Zylinder-Diesel
Minneapolis-Moline 5,5L 4-Zylinder-LPG

Motordetail
Minneapolis-Moline 336-4
Benzin
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	336 Kubikzoll 5,5 L
Bohrung/Hub	4,625x5,00 Zoll 117 x 127 mm
Leistung	69 PS 51,5 kW
Luftfilter	Ölbad
Kompression	6,5:1
Nenn-U/min	1500
Anlasser	elektrisch
Anlasser Volt	12

Motordetail
Minneapolis-Moline 336-4
Diesel
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	336 Kubikzoll 5,5 L
Bohrung/Hub	4,625x5,00 Zoll 117 x 127 mm
Luftfilter	Ölbad
Kompression	14.8:1
Nenn-U/min	1500
Anlasser	elektrisch
Anlasser Volt	12

Motordetail
Minneapolis-Moline 336-4
Flüssiggas
4-Zylinder
flüssigkeitsgekühlt
Verdrängung	336 Kubikzoll 5,5 L
Bohrung/Hub	4,625x5,00 Zoll 117 x 127 mm
Luftfilter	Ölbad
Kompression	7,9:1
Nenn-U/min	1500
Anlasser	elektrisch
Anlasser Volt	12

Getriebe

Getriebe
Getriebe	Ampli-Torc
Typ	Teilweise Lastschaltung
Gänge	10 Vorwärts- und 2 Rückwärtsgänge
Fünf Gänge, plus Rückwärtsgang, mit der Ampli-Torc Hoch-Tief-Schaltung. Der Ampli-Torc kann während der Fahrt geschaltet werden, ohne die Kupplung zu benutzen. Motorbremse ist nur in der hohen Gangstufe verfügbar.

Geschwindigkeiten

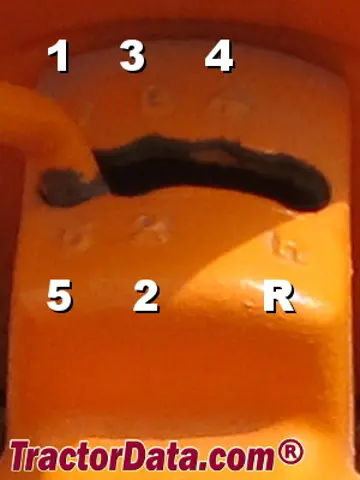

Schichtmuster

Abmessungen

Minneapolis-Moline M-5 Reifen
Ag Front	6,00-16
Ag Heck	15.5-38

Abmessungen
Radstand	101,1 Zoll 256 cm
Länge	140 Zoll 355 cm
Breite	84 Zoll 213 cm
Höhe	72 Zoll 182 cm
Vorderrad	52 bis 76 Zoll 132 bis 193 cm
Hinterreifen	60 bis 88 Zoll 152 bis 223 cm

Minneapolis-Moline M-5 Gewicht
Betrieb	6.765 lbs (Benzin) 3068 kg
	6.905 Pfund (LPG) 3132 kg
	6.965 lbs (Diesel) 3159 kg
Ballastiert	9.675 lbs 4388 kg

Tests

Traktorprüfungen
NTTL 756: Benzin 10-Gang 2WD
NTTL 757: Flüssiggas 10-Gang 2WD
NTTL 758: Diesel 10-Gang 2WD

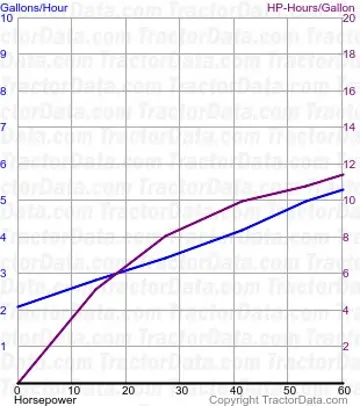

Nebraskaer Traktor-Test 756

Nebraskaer Traktor-Test 756
Benzin 10-Gang 2WD 31. August - 10. September 1960 Link: Nebraska Traktor Test 756 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	61,01 PS 45,5 kW
Kraftstoffverbrauch	5,3 gal/Stunde 20,1 l/Stunde
Leistung bei Nenndrehzahl der Zapfwelle	57,45 PS 42,8 kW
Kraftstoffverbrauch	4,9 gal/Stunde 18,5 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	52,51 PS 39,2 kW
Kraftstoffverbrauch	5,5 gal/Stunde 20,8 l/Stunde
Gang 2-Hoch für Leistungstest verwendet.
Maximaler Zug	6.693 lbs 3035 kg
Gang 2-Lang für Zugversuch verwendet.

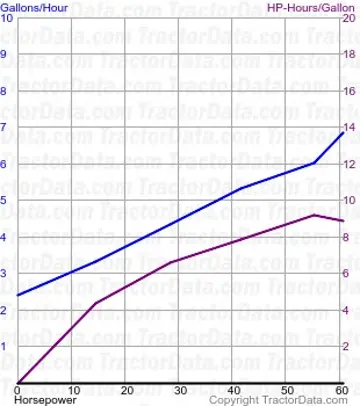

Nebraskaer Traktorprüfung 757

Nebraskaer Traktorprüfung 757
Flüssiggas 10-Gang 2WD 31. August - 10. September 1960 Link: Nebraska Tractor Test 757 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	61,26 PS 45,7 kW
Kraftstoffverbrauch	6,8 Gal/Stunde 25,7 l/Stunde
Leistung bei Nenndrehzahl der Zapfwelle	57,34 PS 42,8 kW
Kraftstoffverbrauch	6,2 gal/Stunde 23,5 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	54,47 PS 40,6 kW
Kraftstoffverbrauch	6,8 Gal/Stunde 25,7 l/Stunde
Gang 2-Hoch für Leistungstest verwendet.
Maximaler Zug	6.802 lbs 3085 kg
Gang 1-Hoch für Zugversuch verwendet.

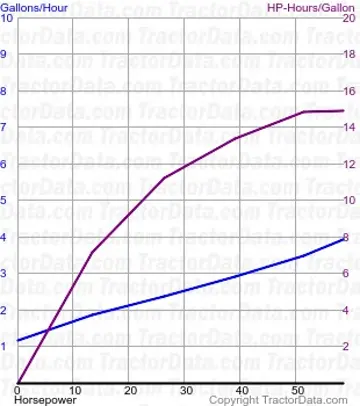

Nebraskaer Traktor-Test 758

Nebraskaer Traktor-Test 758
Diesel 10-Gang 2WD 6. August - 10. September 1960 Link: Nebraska Tractor Test 758 Datei
Leistung der Kraftstoff-Übertragung
Leistung bei Nenndrehzahl	58,15 PS 43,4 kW
Kraftstoffverbrauch	3,8 gal/Stunde 14,4 l/Stunde
Leistung bei Nenndrehzahl der Zapfwelle	53,82 PS 40,1 kW
Kraftstoffverbrauch	3,5 gal/Stunde 13,2 l/Stunde
Anhängerkupplungsleistung
Maximale Leistung	51,37 PS 38,3 kW
Kraftstoffverbrauch	3,9 gal/Stunde 14,8 l/Stunde
Gang 2-Hoch für Leistungstest verwendet.
Maximaler Zug	6.751 lbs 3062 kg
Gang 2-Lang für Zugversuch verwendet.

Fotos

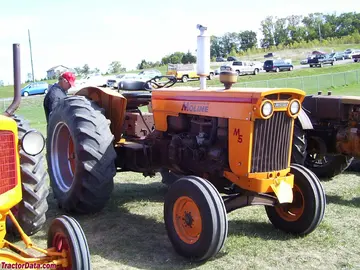

Minneapolis-Moline M-5 with solid front axle.

Minneapolis-Moline M-5 with adjustable front axle.

Minneapolis-Moline M-5 with four-wheel drive.

Two-wheel and four-wheel drive Minneapoils-Moline M-5 tractors.

Minneapolis-Moline M-5 operator station and controls.

Empfohlene Anbaugeräte & Dimensionierungsleitfaden

Technische Empfehlungen für Minneapolis Moline Minneapolis-Moline M-5 basierend auf 69.0626375754561 PS Leistung und ASAE-Agrarnormen.

Gerät & Einsatzbereich	Empfohlene Arbeitsbreite	Einsatzbereich	Hinweise
Beetpflug / ScharpflugGrundbodenbearbeitung	3 to 4 Bottom (16")3 - 4 铧 (40 cm)	Schwerer Einsatz	Suitable for medium loam and stubble turnover.
Sichelmulcher / RotormulcherMähen & Mulchen	7 to 8 ft (84-96 in)2.1 - 2.4 m	Schwerer Einsatz	Heavy-duty twin spindle cutter for overgrown acreage.
BodenfräseSaatbettbereitung	78 to 84 in200 - 215 cm	Schwerer Einsatz	Heavy commercial tiller with multi-speed gearbox.
ScheibeneggeSekundäre Bodenbearbeitung	7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙	Mittlerer Einsatz	Field leveling and clod breaking behind plows.
BallenpresseHeu & Futterbau	4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机	Schwerer Einsatz	Silage and dry hay; 540 RPM PTO with slip-clutch.

Hinweis zu BodenverhältnissenDie tatsächliche Gerätegröße hängt von den Bodenverhältnissen (schwerer Ton vs. Sandboden), Hangneigung und Arbeitsgeschwindigkeit ab. Schwere Bodenbearbeitung erfordert Frontballastierung.

Betriebsstoffe, Füllmengen & Arbeitsautonomie

Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Minneapolis Moline Minneapolis-Moline M-5.

Motoröl Kurbelgehäuse

SAE 15W-40 (Heavy-Duty Dieselöl)

Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel

Wechselintervall: 150 – 250 Betriebsstunden

Getriebe- und Hydrauliksystem

UTTO (Universal Traktor-Getriebe- & Hydrauliköl)

Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)

Wechselintervall: 600 – 1000 Betriebsstunden

Motorkühlsystem

50/50 Ethylenglykol-Vormischung

Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel

Wechselintervall: 2 Jahre / 1500 Stunden

Interaktiver Einheitenrechner Minneapolis Moline Minneapolis-Moline M-5

Rechnen Sie Motorleistung, Tankvolumen und Betriebsgewicht zwischen metrischen und imperialen Einheiten für den Minneapolis Moline Minneapolis-Moline M-5 um.

Wert eingeben:

Unit:

Umgerechnete Werte:

Mechanische Pferdestärken (HP)69.1 hp

Kilowatt (kW)51.5 kW

Metrische PS (PS)70 PS
