Minneapolis-Moline ZTU
Der Minneapolis-Moline ZTU ist ein Traktor von Minneapolis Moline.
Überblick
 | 1936 - 1948
ZT-Serie-Ackerschlepper
ZT-Serie
Ackerschlepper |
|---|
Produktion | |
|---|---|
Hersteller | Minneapolis-Moline |
Ackerschlepper | |
Gebaut in Minneapolis, Minnesota, USA | |
Originalpreis | 1.500 $ (1948) |
Varianten | |
|---|---|
ZTU | vorderes Dreirad |
ZTN | einzelnes Vorderrad |
ZTE | verstellbare breite Front |
ZTS | Standardfront |
ZTI | industriell |
Minneapolis-Moline ZTU Motor | |
|---|---|
Minneapolis-Moline 3.0L 4-Zylinder-Benzin | |
Kraftstofftank | 15.5 Gallonen
58.7 L |
Hilfsstoff | 1,25 Gallonen
4,7 Liter |
Motordetails ...  | |
Minneapolis-Moline ZTU Getriebe | |
|---|---|
5-Gang-Getriebe ohne Synchronisation | |
Getriebe Details ...  |
Minneapolis-Moline ZTU Leistung | |
|---|---|
Anhängerkupplung (angegeben) | 16,5 PS
12,3 kW |
Riemen (angegeben) | 26,5 PS
19,8 kW |
Anhängevorrichtung (geprüft) | 26,39 PS
19,7 kW |
Riemen (geprüft) | 31,14 PS
23,2 kW |
Leistungsprüfung Details ...  | |
Mechanisch | |
|---|---|
Zweiradantrieb | |
Lenkung | manuelle Schnecken- und Ritzelsteuerung |
Trommelbremsen | |
Offene Bedienstation. | |
Fotos | |
|---|---|
 | |
Minneapolis-Moline ZTU Fotos...  |
Kraftentnahme (PTO) | |
|---|---|
Heck-PTO Typ | 540 (1,375) |
Abmessungen & Reifen | |
|---|---|
Radstand | 82 Zoll
208 cm |
Gewicht | 4.000 lbs
1814 kg |
Vorderreifen | 5,25x16 |
Hinterreifen | 9.00x36 |
Vollständige Abmessungen und Reifen ...  | |
Seriennummern des ZTU | |
|---|---|
1936 | 560001 |
1937 | 560038 |
1938 | 562975 |
1939 | 565407 |
1940 | 567155 |
1941 | 568755 |
1942 | 570822 |
1943 | 571422 |
1944 | 572968 |
1945 | 575713 |
1946 | 576814 |
1947 | 578041 |
1948 | 581815 |
Endgültig | 585817 |
FAQ: Wie liest man eine Seriennummerntabelle? | |
Riemenscheibe | |
|---|---|
Durchmesser | 14 Zoll
35 cm |
Breite | 6,5 Zoll
16 cm |
Drehzahl | 790 |
Geschwindigkeit | 883,92 Meter/Minute
2.900 Fuß/Minute |
Referenzen | |
|---|---|
 | |
Bedienungsanleitung für Universal Z (R775-B) | |
Liste der Reparaturteile Universaltraktor Z (R777) veröffentlicht im Jahr 1937 | |
Der Universal Z Traktor, veröffentlicht im Jahr 1941, von Minneapolis-Moline | |
Der New Universal Z Vision Lined Tractor, veröffentlicht im Jahr 1937, von Minneapolis-Moline |
Motor
Motordetail | |
|---|---|
Minneapolis-Moline RE | |
Benzin | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 185,8 Kubikzoll
3,0 L |
Bohrung/Hub | 3,625x4,50 Zoll
92 x 114 mm |
Luftfilter | Ölbad |
Kompression | 5,75:1 |
Nenn-U/min | 1500 |
Zündreihenfolge | 1-3-4-2 |
Kühlmittelmenge | 14 qts
13,2 L |

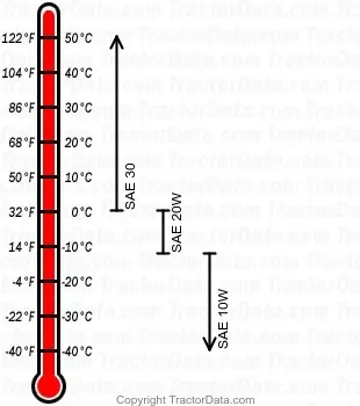

Motoröl | |
|---|---|
 | |
Ölmenge | 7 Quart
6,6 Liter |
Getriebe
Getriebe | |
|---|---|
Typ | nicht synchronisiertes Getriebe |
Gänge | 5 vorwärts und 1 rückwärts |
Kupplung | 10-Zoll-Trockenscheibe |
Ölmenge | 28 Liter
26,5 Liter |
Geschwindigkeiten | |
|---|---|
 |
Abmessungen
Minneapolis-Moline ZTU Reifen | |
|---|---|
Ag Front | 5,25x16 |
5,50x16 | |
Ag Heck | 9.00x36 |
Abmessungen | |
|---|---|
Radstand | 82 Zoll
208 cm |
Länge | 132 Zoll
335 cm |
Breite | 79 Zoll
200 cm |
Höhe | 60 Zoll
152 cm |
Gewicht | 4.000 lbs
1814 kg |
Freiraum (Hinterachse) | 22,75 Zoll
57 cm |
Vorderrad | 7 Zoll
17 cm |
Hinterreifen | 54 bis 84 Zoll
137 bis 213 cm |
Tests
Traktorprüfungen | |
|---|---|
NTTL 290: Kerosin 5-Gang 2WD | |
NTTL 352: Benzin 5-Gang 2WD |

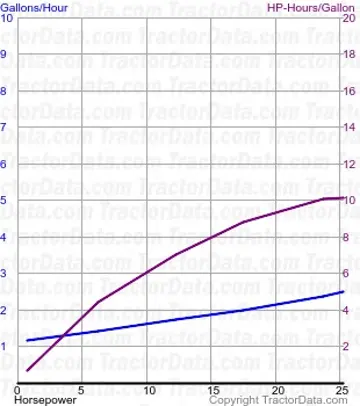

Nebraskaer Traktor-Test 290 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktor-Test 290 | |
|---|---|
Kerosin 5-Gang 2WD
4. - 12. Oktober 1937
Link: Nebraska Tractor Test 290 Datei | |
Bandleistung (max) | 26,84 PS
20,0 kW |
Riemen-Kraftstoffverbrauch (max) | 2,9 Liter pro Stunde
11,0 Liter pro Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 20,53 PS
15,3 kW |
Gang 3 für Leistungstest verwendet. | |
Maximaler Zug | 3.262 lbs
1479 kg |
Gang 1 für Ziehversuch verwendet. | |

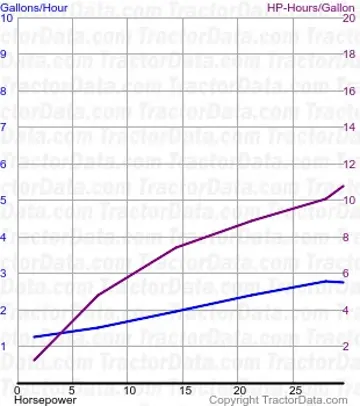

Nebraskaer Traktor-Test 352 | ||
|---|---|---|
 | | |
| ||
Nebraskaer Traktor-Test 352 | |
|---|---|
Benzin 5-Gang 2WD
3. bis 7. September 1940
Link: Nebraska Tractor Test 352 Datei | |
Bandleistung (max) | 31,14 PS
23,2 kW |
Riemen-Kraftstoffverbrauch (max) | 2,9 Liter pro Stunde
11,0 Liter pro Stunde |
Anhängerkupplungsleistung | |
Maximale Leistung | 26,39 PS
19,7 kW |
Getriebe 4 für Leistungstest verwendet. | |
Maximaler Zug | 3.254 lbs
1476 kg |
Gang 1 für Ziehversuch verwendet. | |
Fotos

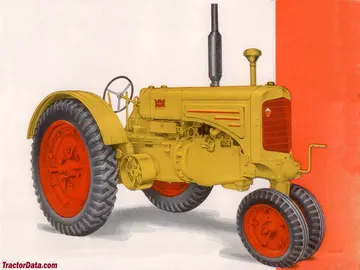

Minneapolis-Moline Universal Z (ZTU) sales image.
ZTU cut-away diagram.
Minneapolis-Moline Z (ZTU) tractor.
Minneapolis-Moline Z (ZTU) tractor.
Minneapolis-Moline Z (ZTU) tractor.
Minneapolis-Moline Z (ZTU) tractor.
Minneapolis-Moline Z operator station and controls.
