Simplicity 9523
Der Simplicity 9523 ist ein Traktor von Simplicity. Die angegebene Motorleistung beträgt Diesel (angegeben): 23 PS / 17,2 kW.
Überblick
 | 1978 - 1983
9500er-ReiheKompakt-NutzfahrzeugHinomoto gebaut
9500er Serie
Kompakt-Bau-Traktor
Hinomoto gebaut |
|---|
Produktion | |
|---|---|
Händler | Einfachheit |
Hersteller | Hinomoto |
Kompakt-Bau-Traktor | |
In Osaka, Japan gebaut | |
Varianten | |
|---|---|
5020 | ähnliches Allis Chalmers Modell |
E230 | ähnliches Hinomoto Modell |
Simplicity 9523 Motor | |
|---|---|
Toyosha 1.3L 2-Zylinder Diesel | |
Motordetails ...  |
Simplicity 9523 Getriebe | |
|---|---|
8-Gang-Schaltgetriebe ohne Synchronisation | |
12-Gang-Getriebe ohne Synchronisation | |
Getriebe Details ...  |
Simplicity 9523 Leistung | |
|---|---|
Motor | 23 PS
17,2 kW |
Zwillingskupplung (angegeben) | 21 PS
15,7 kW |
Mechanisch | |
|---|---|
Zweiradantrieb | |
Differentialsperre | mechanische Hinterachse |
Manuelle Lenkung | |
Trommelbremsen | |
Öffnungs-Bedienstation. Optionale zweipufferartige ROPS und Verdeck. | |
Kapazität | |
|---|---|
Kraftstoff | 7 Gallonen
26.5 Liter |
Hydrauliksystem | 5,5 Gallonen
20,8 Liter |
Hydraulik | |
|---|---|
Typ | offen mittig |
Kapazität | 5,5 Gallonen
20,8 Liter |
Gesamtstrom | 5,44 gpm
20,6 lpm |
Traktoranbausystem | |
|---|---|
Hinterer Typ | Ich |
Steuerung | Positionsregelung |
Kraftentnahme (PTO) | |
|---|---|
Heck-PTO | kontinuierlich |
Heck-PTO Typ | 540 |
Motordrehzahl | 540@2320 |
Abmessungen & Reifen | |
|---|---|
Radstand | 59,8 Zoll
151 cm |
Gewicht | 1825 lbs
827 kg |
Vorderreifen | 4,00x12 |
Hinterreifen | 9,5x24 |
Vollständige Abmessungen und Reifen ...  | |
Simplicity 9523 Zubehör | |
|---|---|
60" Heckmähwerk | |
Befestigungsdetails ...  |

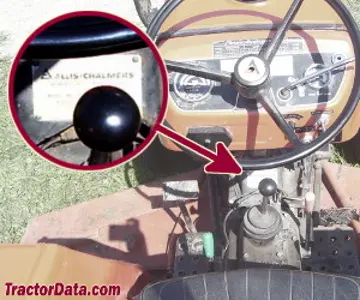

9523 Seriennummer Standort | |
|---|---|
 | |
Seriennummernschild unter dem Lenkrad, vor dem Schalthebel. |
Elektrisch | |
|---|---|
Boden | negativ |
Ladesystem | Hitachi LR115-58 Lichtmaschine |
Ladeampere | 15 |
Ladespannung | 12 |
Batteriespannung | 12 |
Batterie Ah | 70 |
Referenzen | |
|---|---|
 | |
Bedienungsanleitung 5020-5030 9523-9528 (2097132) veröffentlicht 1978 | |
Bedienungsanleitung Modell 9523 (1664410) erschienen 1977 |
Motor
Motordetail | |
|---|---|
Toyosha S126 | |
Diesel | |
2-Zylinder | |
flüssigkeitsgekühlt | |
Verdrängung | 77,1 cm³
1,3 L |
Bohrung/Hub | 3,62 x 3,74 Zoll
92 x 95 mm |
Leistung | 23 PS
17,2 kW |
Kraftstoffsystem | Kiki NP-PE Einspritzpumpe |
Luftfilter | Trockeneinheit |
Kompression | 23:1 |
Nenn-U/min | 2500 |
Leerlauf-U/min | 750-2750 |
Zündreihenfolge | 1-2 |
Anlasser | elektrisch |
Anlasser Volt | 12 |
Kühlmittelmenge | 5,3 qts
5,0 L |
Motoröl | |
|---|---|
 | |
Ölmenge | 5 Liter
4,7 Liter |
Ölwechsel | 100 h |
Getriebe
Getriebeoptionen | |
|---|---|
8-Gang-Schaltgetriebe ohne Synchronisation | |
12-Gang-Getriebe ohne Synchronisation |
Getriebe | |||
|---|---|---|---|
Typ | nicht synchronisiertes Getriebe | ||
Gänge | 8 vorwärts und 2 rückwärts | ||
Kupplung | 215mm Trockenscheibe | ||
Ölmenge | 22 Liter
20,8 Liter | ||
Öltyp | Typ 1685092 | Typ 1685092 | |
Vier Gänge (1-4) in zwei Bereichen (niedrig/hoch). Traktor muss stehen, und Kupplung benutzt werden, um Gänge oder Bereich zu wechseln. | |||
Typ 1685092 |
|---|
Geschwindigkeiten | |
|---|---|
Mit 11.2x24 Hinterreifen. | |
 |

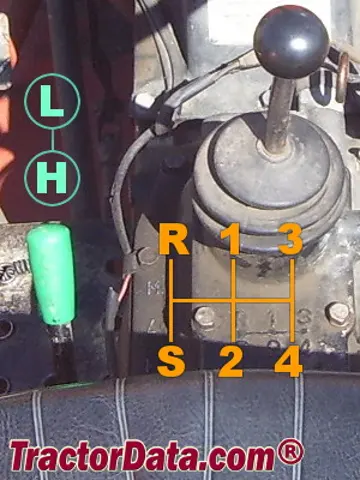

Schichtmuster | |
|---|---|
 |
Getriebe | |||
|---|---|---|---|
Typ | nicht synchronisiertes Getriebe | ||
Gänge | 12 vorwärts und 3 rückwärts | ||
Kupplung | 215mm Trockenscheibe | ||
Ölmenge | 22 Liter
20,8 Liter | ||
Öltyp | Typ 1685092 | Typ 1685092 | |
Vier Gänge, plus Rückwärtsgang, mit hoher, niedriger und Schneckengetrieberänge. | |||
Typ 1685092 |
|---|
Geschwindigkeiten | |
|---|---|
Mit 11.2x24 Hinterreifen. | |
 |
Abmessungen
Simplicity 9523 Reifen | |
|---|---|
Ag Front | 4,00x12 |
Ag Heck | 9,5x24 |
11.2x24 | |
Rasenfläche vorne | 20x8.00-10 |
Rasen/Gras hinten | 13,6-16 |
Abmessungen | |
|---|---|
Radstand | 59,8 Zoll
151 cm |
Länge | 98,9 Zoll
251 cm |
Breite | 121 cm |
Versandgewicht | 1825 lbs
827 kg |
Freiraum (Vorderachse) | 12,6 Zoll
32 cm |
Freiraum (Hinterachse) | 14 Zoll
35 cm |
Freiraum (Anhängerkupplung) | 13,4 Zoll
34 cm |
Vorderrad | 37,4/44,1 Zoll
94/112 cm |
Hinterreifen | 37/41,7 Zoll
93/105 cm |
Simplicity 9523 Höhe | |
|---|---|
Lenkrad | 130,3 cm
130 cm |
Haube | 42,7 Zoll
108 cm |
Auspuff | 75,6 Zoll
192 cm |
Anbaugeräte
60" Mäherdeck | |
|---|---|
Typ | hinten angebrachte Simplicity |
3-flüglig | |
Schneidbreite | 60 Zoll
152 cm |
Fotos
Simplicity 9523 tractor photo
Empfohlene Anbaugeräte & Dimensionierungsleitfaden
Technische Empfehlungen für Simplicity 9523 basierend auf 23.06557992811349 PS Leistung und ASAE-Agrarnormen.
| Gerät & Einsatzbereich | Empfohlene Arbeitsbreite | Einsatzbereich | Hinweise |
|---|---|---|---|
Beetpflug / ScharpflugGrundbodenbearbeitung | 1 to 2 Bottom (12")1 - 2 铧 (30 cm) | Leichter Einsatz | Ideal for garden plots and light sandy soil. |
Sichelmulcher / RotormulcherMähen & Mulchen | 4 ft (48 in)1.2 m | Leichter Einsatz | Pasture clipping and light brush under 1" diameter. |
BodenfräseSaatbettbereitung | 42 to 48 in105 - 120 cm | Leichter Einsatz | Covers compact tractor tire width. |
ScheibeneggeSekundäre Bodenbearbeitung | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Leichter Einsatz | Small acreage soil break-up and secondary aeration. |
Hinweis zu BodenverhältnissenDie tatsächliche Gerätegröße hängt von den Bodenverhältnissen (schwerer Ton vs. Sandboden), Hangneigung und Arbeitsgeschwindigkeit ab. Schwere Bodenbearbeitung erfordert Frontballastierung.
Betriebsstoffe, Füllmengen & Arbeitsautonomie
Standardfüllmengen, Wartungsintervalle und geschätzte Einsatzdauer für Simplicity 9523.
Geschätzte Dauerfeldautonomie: 5.8 hrs
Ca. 5.8 Stunden Dauerbetrieb bei ~75% Auslastung mit voller Tankfüllung (7 gal / 26.5 L).
Geschätzter Verbrauch bei 75% Last~1.2 gal/Std (4.5 L/Std)
Motoröl Kurbelgehäuse
SAE 15W-40 (Heavy-Duty Dieselöl)
Spezifikation: API CK-4 / CJ-4 Hochleistungsdiesel
Wechselintervall: 150 – 250 Betriebsstunden
Getriebe- und Hydrauliksystem
UTTO (Universal Traktor-Getriebe- & Hydrauliköl)
Spezifikation: ISO VG 46 / 68 (Nassbremsengeeignet)
Wechselintervall: 600 – 1000 Betriebsstunden
Motorkühlsystem
50/50 Ethylenglykol-Vormischung
Spezifikation: ASTM D6210 / OAT-Langzeit-Kühlmittel
Wechselintervall: 2 Jahre / 1500 Stunden
Interaktiver Einheitenrechner Simplicity 9523
Rechnen Sie Motorleistung, Tankvolumen und Betriebsgewicht zwischen metrischen und imperialen Einheiten für den Simplicity 9523 um.
Umgerechnete Werte:
Mechanische Pferdestärken (HP)23.1 hp
Kilowatt (kW)17.2 kW
Metrische PS (PS)23.4 PS
