TYM T503
Der TYM T503 ist ein Traktor von Tym. Die angegebene Motorleistung beträgt Diesel (brutto): 50,7 PS / 37,8 kW.
Überblick
 | 2006 - 2015
500er-Serie Kompakter Vielzwecktraktor
500er Serie
Kompakt-Bau-Traktor |
|---|
Produktion | |
|---|---|
Hersteller | TYM |
Kompakt-Bau-Traktor | |
TYM T503 Motor | |
|---|---|
Caterpillar 2,2L 4-Zylinder-Diesel | |
Motordetails ...  |
TYM T503 Getriebe | |
|---|---|
16-Gang-Synchrongangschaltung | |
hydrostatisch | |
Getriebe Details ...  |
TYM T503 Power | |
|---|---|
Motor (grobe Leistung) | 50,7 PS
37,8 kW |
Zwillingskupplung (angegeben) | 39,8 PS
29,7 kW |
Mechanisch | |
|---|---|
Allradantrieb | |
Servolenkung | |
Nassbremsen | |
Zweipunkt-Überrollbügel. Kabine optional. |
Fotos | |
|---|---|
 | |
TYM T503 Fotos...  |
Kapazität | |
|---|---|
Kraftstoff | 17 Gallonen
64,3 Liter |
Hydrauliksystem | 9,2 Gallonen
34,8 Liter |
Vordere Achse | 10,5 qts
9,9 L |
Hydraulik | |
|---|---|
Typ | Doppelzahnradpumpe |
Kapazität | 9,2 Gallonen
34,8 Liter |
Ventile | 2 |
Pumpenleistung | 9,5 gpm
36,0 lpm |
Gesamtstrom | 14,5 gpm
54,9 lpm |
Lenkungsfluss | 5,0 Gallonen pro Minute
18,9 Liter pro Minute |
Traktoranbausystem | |
|---|---|
Hinterer Typ | 1 |
Steuerung | Position und Zugkontrolle |
Heckhub (an den Enden) | 2875 Pfund
1304 kg |
Heckhub (bei 24"/610mm) | 2105 Pfund
954 kg |
Kraftentnahme (PTO) | |
|---|---|
Heck-PTO | unabhängig |
Kupplung | elektrohydraulisch |
Heck-PTO Typ | 540 |
Abmessungen & Reifen | |
|---|---|
Radstand | 76,2 Zoll
193 cm |
Gewicht | 4140 bis 4559 Pfund |
Vorderreifen | 8,0-16 |
Hinterreifen | 13.6-24 |
Vollständige Abmessungen und Reifen ...  | |
TYM T503 Anhänge | |
|---|---|
Frontlader | |
Bagger | |
Befestigungsdetails ...  |
Seriennummern T503 | |
|---|---|
Standort: | Seriennummernschild an der Vorderseite rechts des Traktorrahmens, oberhalb der Vorderachse. |
Elektrisch | |
|---|---|
Boden | negativ |
Ladesystem | Lichtmaschine |
Ladeampere | 65 |
Ladespannung | 12 |
Batteriespannung | 12 |
Motor
Motordetail | |
|---|---|
Caterpillar C2.2 | |
Diesel | |
4-Zylinder | |
flüssigkeitsgekühlt | |
Abhängig vom Markt wurde dieser Motor auch als Perkins 404D-22T vermarktet | |
Verdrängung | 135,2 Kubikzoll
2,2 L |
Leistung (Brutto) | 50,7 PS
37,8 kW |
Kraftstoffsystem | Indirekte Einspritzung |
Luftfilter | Dualtrockenelement |
Nenn-U/min | 2800 |
Zündreihenfolge | 1-3-4-2 |
Anlasser | elektrisch |
Anlasser Volt | 12 |
Ölmenge | 7.1 qt
6.7 L |
Kühlmittelmenge | 9 Liter
8,5 Liter |
Getriebe
Getriebeoptionen | |
|---|---|
16-Gang-Synchrongangschaltung | |
hydrostatisch |
Getriebe | |
|---|---|
Typ | Synchronisiere Shuttle |
Gänge | 16 Vorwärts- und Rückwärtsgänge |
Kupplung | einfache Trockenscheibe |
Ölmenge | 36,8 qts
34,8 L |
Vier synchronisierte Gänge (1-4) in vier Schaltstufen mit synchronisierter Wende-Schaltung. Der Traktor muss zum Schalten der Schaltstufe angehalten werden. | |
Geschwindigkeiten | |
|---|---|
Rückwärtsgänge sind 15 % langsamer als Vorwärtsgänge. | |
 |
Getriebe | |
|---|---|
Typ | hydrostatisch |
Gänge | unendlicher Vorwärts- und Rückwärtsgang |
Hydrostatisches Getriebe erstmals 2011 angeboten. | |
Abmessungen
TYM T503 Reifen | |
|---|---|
Ag Front | 8,0-16 |
Ag Heck | 13.6-24 |
Industriefront | 12-16,5 |
Industrielle Heckansatz | 17,5-24 |
Abmessungen | |
|---|---|
Radstand | 76,2 Zoll
193 cm |
Länge | 141,3 Zoll
358 cm |
Breite | 62,6 Zoll
159 cm |
Höhe (ROPS) | 101,9 Zoll
258 cm |
ROPS-Gewicht | 4140 lbs
1877 kg |
Gewicht der Kabine | 4559 lbs
2067 kg |
Bodenfreiheit | 13,8 Zoll
35 cm |
Anbaugeräte
Befestigungsübersicht | |
|---|---|
TYM LT500 Lader | |
TYM TX5000 Lader | |
Bagger |
TYM BT400 Baggerlader | |
|---|---|
Bagger typ | TYM BT400 Baggerlader |
Gewicht | 1102 lbs
499 kg |
2-Fuß-Tiefe beim flachen Graben | 94,4 Zoll
239 cm |
Reichweite vom Drehpunkt | 136,1 Zoll
345 cm |
Ladehöhe | 80,3 Zoll
203 cm |
Eimerdrehung | 180° |
Schwingbogen | 180° |
Ziehkraft | 4151 lbs
1882 kg |
Dipperstabkraft | 2660 lbs
1206 kg |
Fotos

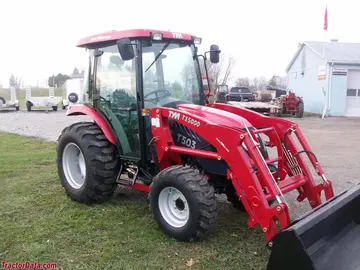

TYM T503 with cab and TX5000 loader.
TYM T503 with cab and TX5000 loader.
TYM T503 with cab and TX5000 loader.
TYM T503 with cab and TX5000 loader.
TYM T503 with cab and TX5000 loader.
TYM 503 hydro cab interior.
Interaktiver Einheitenrechner Tym T503
Rechnen Sie Motorleistung, Tankvolumen und Betriebsgewicht zwischen metrischen und imperialen Einheiten für den Tym T503 um.
Umgerechnete Werte:
Mechanische Pferdestärken (HP)50.7 hp
Kilowatt (kW)37.8 kW
Metrische PS (PS)51.4 PS
