Allis Chalmers HD14

El Allis Chalmers HD14 es un tractor producido por Allis Chalmers.

Resumen

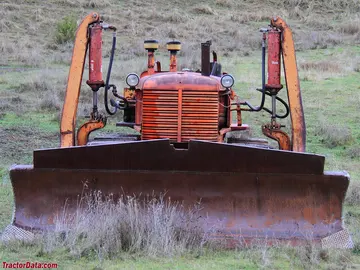

Foto de tractor Allis Chalmers HD14
1939 - 1947
Producción
Fabricante
Allis Chalmers
Construido en Springfield, Illinois, EE. UU.
Total construido
6.405
Variantes
HD14C
convertidor de par
Motor Allis Chalmers HD14
General Motors 7.0L 6 cilindros diésel
Tanque de combustible
68 gal 257,4 L
Detalles del motor ...
Transmisiones Allis Chalmers HD14
6 velocidades de cambio deslizante
Convertidor de torque de 3 velocidades
Detalles de la transmisión ...
Allis Chalmers HD14 Potencia
Enganche (declarado)
127 cv 94.7 kW
Cinturón (declarado)
145 hp 108,1 kW
Enganche (probado)
126,98 cv 94,7 kW
Cinturón (probado)
145,39 cv 108,4 kW
Detalles de la prueba de rendimiento...
Mecánico
Conducir
rastreador
Estación de operador abierta.
Fotos
Allis Chalmers HD14
Fotos de Allis Chalmers HD14...
Dimensiones y Orugas
Peso
28750 a 29330 libras
cadenas de 22 pulgadas
Dimensiones completas y orugas...
Números de serie HD14
Ubicación:
Detrás de la caja de transmisión, lado derecho
1939
18
1940
26
1941
549
1942
1166
1943
2113
1944
3138
1945
4259
1946
5455
1947
5815
Final
6422
Preguntas frecuentes: Cómo leer una tabla de números de serie.
Referencias
HD14 referencias literatura
Construye una granja mejor publicada en 1940, por Allis Chalmers

Motor

Detalle del motor
General Motors 6-71
soplador diésel
6 cilindros
refrigerado por líquido, 2 tiempos, culata vertical en I
Desplazamiento
426 cc 7,0 L
Diámetro/Carrera
4.25x5.00 pulgadas 108 x 127 mm
Compresión
16,0:1
RPM nominal
1500
Voltios de arranque
12
Capacidad del aceite
14 qts 13,2 L
Capacidad del refrigerante
48 qts 45,4 L

Transmisión

Opciones de transmisión
6 velocidades de cambio deslizante
Convertidor de torque de 3 velocidades
Transmisión
Tipo
engranaje deslizante
Engranajes
6 hacia adelante y 2 hacia atrás
Capacidad del aceite
40 qts 37,9 L
Velocidades
HD14 marchas con engranajes deslizantes
Transmisión
Tipo
convertidor de par
Engranajes
3 hacia adelante y 1 en reversa
Velocidades
HD14 convertidor de par velocidades

Dimensiones

Allis Chalmers HD14 Orugas
Ancho
22 pulgadas 55 cm
Longitud al suelo
85.4 pulgadas 216 cm
Área en el suelo
3759 in² 2.4 m²
Presión al suelo
7.39 psi 0.5 bar
Dimensiones
Longitud
165 pulgadas 419 cm
Ancho
92 pulgadas 233 cm
Altura
80 pulgadas 203 cm
Peso en operación
28750 libras 13041 kg
29330 libras (HD14C) 13304 kg
Indicador
68 pulgadas 172 cm

Pruebas

Prueba de Tractor de Nebraska 362
Diesel de 6 velocidades oruga 15 de octubre - 5 de noviembre de 1940 Enlace: Archivo de la prueba de tractores de Nebraska 362
Potencia de la banda (máx.)
145,39 cv 108,4 kW
Uso de combustible de la banda (máx.)
9.6 gal/hora 36.3 l/hora
Rendimiento del enganche
Potencia máxima
126,98 cv 94,7 kW
Engranaje 2 usado para prueba de potencia.
Tracción máxima
28,019 libras 12709 kg
Engranaje 1 utilizado para la prueba de tiro.

Fotos

Allis Chalmers HD14

Allis Chalmers HD14

Allis Chalmers HD14

Allis Chalmers HD14

US Navy HD-14 in the Pacific theater during World War II.

US Navy HD-14 in the Pacific theater during World War II.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Allis Chalmers HD14.

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Allis Chalmers HD14

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Allis Chalmers HD14.

Equivalencias convertidas:

Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
