Allis Chalmers HD7

El Allis Chalmers HD7 es un tractor producido por Allis Chalmers.

Resumen

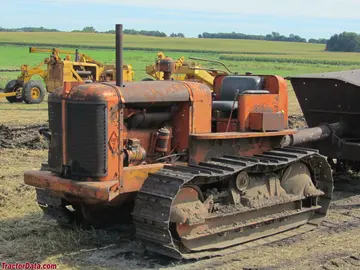

Foto de tractor Allis Chalmers HD7
1940 - 1950 Tractor oruga agrícola
Producción
Fabricante
Allis Chalmers
Tractor oruga agrícola
Construido en Springfield, Illinois, EE. UU.
Total construido
1,803
Motor Allis Chalmers HD7
General Motors 3.5L 3-cilindros diésel
Tanque de combustible
31 gal 117.3 L
Detalles del motor ...
Transmisión Allis Chalmers HD7
4 velocidades de engranaje deslizante
Detalles de la transmisión ...
Allis Chalmers HD7 Power
Enganche (declarado)
45 hp 33,6 kW
Cinturón (declarado)
60 hp 44,7 kW
Enganche (probado)
57,31 cv 42,7 kW
Cinturón (probado)
68,68 cv 51,2 kW
Detalles de la prueba de rendimiento...
Mecánico
Conducir
rastreador
Estación de operador abierta.
Fotos
Allis Chalmers HD7
Fotos de Allis Chalmers HD7...
Dimensiones y Orugas
Peso
14000 lbs 6350 kg
cadenas de 16 pulgadas
Dimensiones completas y orugas...
Números de serie HD7
Ubicación:
Número de serie estampado en la parte trasera derecha de la carcasa de la transmisión o en una placa cerca del panel de instrumentos.
1940
3
1941
503
1942
1137
1943
5403
1944
5753
1945
8949
1946
12091
1947
13078
1948
15122
1949
16752
1950
18086
Preguntas frecuentes: Cómo leer una tabla de números de serie.
Referencias
Referencias de la literatura HD7
HD-7 de 2 tiempos diésel publicado en 1949, por Allis Chalmers
Manual del Operador Modelo Tractor HD 7 (T-203E)
Construye una granja mejor publicada en 1940, por Allis Chalmers

Motor

Detalle del motor
General Motors 3-71
soplador diésel
3 cilindros
refrigerado por líquido, 2 tiempos, culata vertical en I
Desplazamiento
213 cc 3,5 L
Diámetro/Carrera
4.25x5.00 pulgadas 108 x 127 mm
Filtro de aire
baño de aceite
Compresión
16,0:1
RPM nominal
1500
Voltios de arranque
12
Capacidad del refrigerante
23 qts 21.8 L
Aceite del motor
tabla de aceite diésel HD7
Capacidad del aceite
8,5 qts 8,0 L
Motor Allis Chalmers HD7
Imagen del motor Allis Chalmers HD7

Transmisión

Transmisión
Tipo
engranaje deslizante
Engranajes
4 hacia adelante y 1 en reversa
Capacidad del aceite
21 qts 19,9 L
Velocidades
HD7 marchas con engranajes deslizantes

Dimensiones

Allis Chalmers HD7 Orugas
Ancho
16 pulgadas 40 cm
Longitud al suelo
67 pulgadas 170 cm
Área en el suelo
2144 pulgadas cuadradas 1.4 metros cuadrados
Presión al suelo
5.83 psi 0.4 bar
Dimensiones
Longitud
128 pulgadas 325 cm
Ancho
81 pulgadas 205 cm
Altura
69 pulgadas 175 cm
Peso en operación
14000 lbs 6350 kg
Indicador
52 pulgadas 132 cm

Pruebas

Prueba de Tractor de Nebraska 360
Diésel de 4 velocidades oruga 15 al 21 de octubre de 1940 Enlace: archivo Nebraska Tractor Test 360
Potencia de la banda (máx.)
68,68 cv 51,2 kW
Uso de combustible de la banda (máx.)
4.8 gal/hora 18.2 l/hora
Rendimiento del enganche
Potencia máxima
57,31 cv 42,7 kW
Engranaje 1 usado para prueba de potencia.
Tracción máxima
12,171 lbs 5520 kg
Engranaje 1 utilizado para la prueba de tiro.

Fotos

Allis Chalmers HD7

Allis Chalmers HD7

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Allis Chalmers HD7.

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Allis Chalmers HD7

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Allis Chalmers HD7.

Equivalencias convertidas:

Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
