CaseIH 7120
El CaseIH 7120 es un tractor producido por Caseih. La potencia de motor indicada es de 151.62 cv 113.1 kW.
Resumen
 | 1987 - 1993
Serie MagnumTractor para cultivos en hileras
Serie Magnum
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | CaseIH |
Tractor para cultivos en hileras | |
Construido en Racine, Wisconsin, EE. UU. | |
Precio original | $76.000 (1993) |
Motor Case IH 7120 | |
|---|---|
CDC 8.3L motor diésel de 6 cilindros | |
Detalles del motor ...  |
Transmisiones Case IH 7120 | |
|---|---|
caja de cambios full power de 18 velocidades | |
caja de cambios powershift de 24 velocidades con arrastre | |
Detalles de la transmisión ...  |
CaseIH 7120 Potencia | |
|---|---|
PTO (declarado) | 150 hp
111,9 kW |
Enganche (probado) | 135,55 hp
101,1 kW |
PTO (probado) | 155,38 cv
115,9 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Conducir | 4x2 2WD |
4x4 MFWD 4WD opcional | |
Dirección | potencia hidrostática |
Frenos hidráulicos de disco húmedo diferenciales | |
Cabaña Guardian Silencioso II estándar con aire acondicionado. Radio/reproductor de cinta opcional. | |
Fotos | |
|---|---|
 | |
Fotos de CaseIH 7120...  |
Capacidad | |
|---|---|
Combustible | 78 gal
295.2 L |
95 gal (opcional)
359.6 L | |
Sistema hidráulico | 50.5 gal
191.1 L |
Hidráulicos | |
|---|---|
Tipo | flujo compensado por presión de centro cerrado (PFC) |
Capacidad | 50.5 gal
191.1 L |
Presión | 2600 psi
179.3 bar |
Válvulas | 2 a 4 |
Caudal de la bomba | 22 gpm
83,3 lpm |
Flujo total | 29 gpm
109,8 lpm |
Enganche de tractor | |
|---|---|
Tipo Trasero | III/IIIN |
Control | enlace electrónico inferior |
Elevación trasera (a 24"/610mm) | 8,300 libras
3764 kg |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Embrague | disco húmedo |
Tipo de PTO trasero | 1000 (1.375) |
540/1000 (1.375) | |
RPM del motor | 1000@2200 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 118.3 pulgadas
300 cm |
Peso | 15920 a 17220 libras |
Neumático delantero | 11.00-16 |
Neumático trasero | 18.4R38 (2WD) |
Dimensiones y neumáticos completos...  | |
Números de serie 7120 | |
|---|---|
Ubicación: | En el suelo, dentro de la cabina del tractor. |
1987 | 9949001 |
1988 | JJA0001501 |
1989 | JJA0008528 |
1990 | JJA0018838 |
1991 | JJA0030160 |
1992 | JJA0039300 |
1993 | JJA0046350 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Amperaje de carga | 110 |
Baterías | 2 |
CCA de la batería | 950 |
Voltaje de la batería | 12 |
Referencias | |
|---|---|
 | |
Magnum publicado en 1987, por CaseIH | |
Magnum Serie 7100 publicado en 1990, por CaseIH |
Motor
Detalle del motor | |
|---|---|
CDC | |
turboalimentado diésel | |
6 cilindros 12 válvulas | |
refrigerado por líquido en línea vertical | |
Desplazamiento | 504,5 cc
8,3 L |
Diámetro/Carrera | 4.488x5.315 pulgadas
114 x 135 mm |
Sistema de refrigeración | ventilador viscoso |
Filtro de aire | elementos de papel dual |
Precalentamiento | ayuda inicial de éter |
calentador de bloque (opcional) | |
calentador de cárter (opcional) | |
Compresión | 17.3:1 |
RPM nominal | 2200 |
Voltios de arranque | 12 |
Capacidad del aceite | 21 qts
19,9 L |
Cambio de aceite | 250 h |
Capacidad del refrigerante | 30 qts
28.4 L |
Motor Case IH 7120 | |
|---|---|
 |
Transmisión
Opciones de transmisión | |
|---|---|
caja de cambios full power de 18 velocidades | |
caja de cambios powershift de 24 velocidades con arrastre |
Transmisión | |
|---|---|
Fabricante | CaseIH |
Tipo | cambio de potencia total |
Engranajes | 18 hacia adelante y 2 hacia atrás |
Embrague | freno de disco húmedo hidráulico |

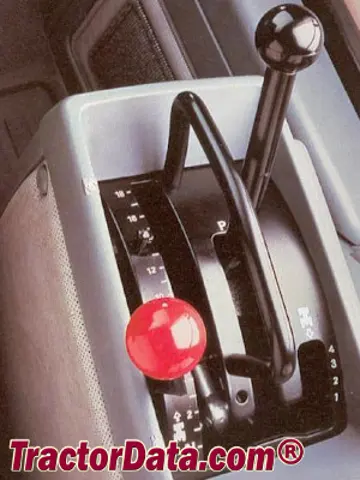

Transmisión de cambio de potencia de rango completo operada con una palanca de control de una sola mano derecha. | |
Velocidades | |
|---|---|
Con neumáticos traseros 18.4x38. | |
 |
Transmisión | |
|---|---|
Fabricante | CaseIH |
Tipo | powershift con rastreador |
Engranajes | 24 hacia adelante y 3 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
El rango opcional creeper agrega seis marchas hacia adelante adicionales y una marcha atrás a la transmisión de cambios de potencia Magnum. | |
Velocidades | |
|---|---|
Con neumáticos traseros 18.4x38. | |
 |
Transmisión | |
|---|---|
Fabricante | CaseIH |
Tipo | cambio de potencia total |
Engranajes | 18 hacia adelante y 4 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
A partir del año modelo 1990, se añadieron dos marchas de reversa adicionales a la transmisión Power Shift Magnum. | |
Patrón de turnos | |
|---|---|
 |
Dimensiones
Neumáticos CaseIH 7120 | |
|---|---|
Neumáticos estándar (ag) | Delantero: 11.00-16. Trasero: 18.4R38 (2WD) |
Delantero: 13.6R28. Trasero: 18.4R38 (4WD) | |
Dimensiones | |
|---|---|
Distancia entre ejes | 118.3 pulgadas
300 cm |
Longitud | 191 pulgadas (2WD)
485 cm |
197.7 pulgadas (4WD)
502 cm | |
Altura (cabina) | 118.2 pulgadas (2WD)
300 cm |
117.4 pulgadas (4WD)
298 cm | |
Despeje (eje delantero) | 22,4 pulgadas (2WD)
56 cm |
16,6 pulgadas (4WD)
42 cm | |
Libre (enganche) | 14.7 pulgadas
37 cm |
Eje trasero | 4 por 284.5 centímetros
101 por 2844 milímetros |
Eje trasero | 4 por 96 pulgadas
101 por 2438 mm |
Neumático delantero | 60 a 86 pulgadas
152 a 218 cm (2WD) |
Neumático delantero | 60 a 95 pulgadas
152 a 241 cm (4WD) |
Neumático trasero | 60 a 125 pulgadas
152 a 317 cm |
Neumático trasero | 60 a 109 pulgadas
152 a 276 cm |
Peso CaseIH 7120 | |
|---|---|
Envío | 15,920 libras (2WD)
7221 kg |
17,220 libras (4WD)
7810 kg | |
En funcionamiento | 16,605 lbs (4WD)
7532 kg |
Lastrado | 19,565 lbs
8874 kg |
Pruebas
Prueba de Tractor OCED 1610 | |
|---|---|
Diésel de 18 velocidades 4WD
1 de mayo - 1 de julio de 1988
Enlace: Archivo de prueba de tractores OCED 1610 | |
Rendimiento del PTO | |
Potencia máxima | 155,38 cv
115,9 kW |
Consumo de combustible | 8.5 gal/hora
32.2 l/hora |
Potencia a velocidad nominal del motor | 151.62 cv
113.1 kW |
Consumo de combustible | 9.0 gal/hora
34.1 l/hora |
Rendimiento del enganche | |
Potencia máxima | 135,55 hp
101,1 kW |
Consumo de combustible | 8.5 gal/hora
32.2 l/hora |
Engranaje 9 usado para la prueba de potencia. | |
Tracción máxima | 19,538 lbs
8862 kg |
Engranaje 5 utilizado para la prueba de tiro. | |
Fotos

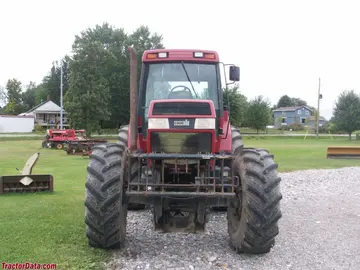

CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
CaseIH 7120
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para Caseih 7120 basadas en su potencia de 151.66959824823465 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Escala Comercial / Grandes Cultivos | Large acreage tillage; requires front ballast weights. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Escala Comercial / Grandes Cultivos | Large commercial field and roadside mowing operations. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Cultivos | Deep intensive seedbed preparation for commercial row crops. |
Rastra de DiscosLabranza Secundaria | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Cultivos | Wide commercial field leveling; requires hydraulic remotes. |
Empacadora de HenoHeno y Forraje | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Escala Comercial / Grandes Cultivos | High-capacity commercial forage harvesting (1000 RPM PTO). |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Caseih 7120.
Autonomía de Campo Estimada: 9.9 hrs
Aproximadamente 9.9 horas de trabajo continuo al ~75% de potencia con el depósito lleno (78 gal / 295.3 L).
Consumo Horario Estimado (75% Carga)~7.9 gal/h (29.9 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones Caseih 7120
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Caseih 7120.
Equivalencias convertidas:
Caballos de fuerza (HP)151.7 hp
Kilovatios (kW)113.1 kW
Caballos de vapor (CV / PS)153.8 PS
