CaseIH 7220
El CaseIH 7220 es un tractor producido por Caseih. La potencia de motor indicada es de 156,90 hp 117,0 kW.
Resumen
 | 1994 - 1996
Magnum 7200 Serie de Cultivo de Rastrojos
Serie Magnum 7200
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | CaseIH |
Tractor para cultivos en hileras | |
Construido en Racine, Wisconsin, EE. UU. | |
El precio original fue de $75,100 en 1996 | |
Motor Case IH 7220 | |
|---|---|
CDC 8.3L motor diésel de 6 cilindros | |
Detalles del motor ...  |
Transmisiones Case IH 7220 | |
|---|---|
caja de cambios full power de 18 velocidades | |
trepa de 24 velocidades | |
Detalles de la transmisión ...  |
CaseIH 7220 Power | |
|---|---|
PTO (declarado) | 155 hp
115,6 kW |
Enganche (probado) | 132.79 cv
99.0 kW |
PTO (probado) | 168,56 cv
125,7 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción en dos o cuatro ruedas | |
Bloqueo diferencial | eléctrico trasero |
Dirección asistida | |
Frenos hidráulicos de disco húmedo diferenciales | |
Cabina estándar con aire acondicionado. | |
Fotos | |
|---|---|
 | |
Fotos de CaseIH 7220...  |
Capacidad | |
|---|---|
Combustible | 78 gal
295.2 L |
95 galOptOpcional
359.6 L | |
Sistema hidráulico | 45,5 gal
172,2 L |
Hidráulicos | |
|---|---|
Tipo | flujo compensado por presión de centro cerrado (PFC) |
Capacidad | 45,5 gal
172,2 L |
Presión | 2300 psi
158,6 bar |
Válvulas | 2 a 4 |
Flujo SCV | 22 gpm
83,3 lpm |
Flujo total | 29 gpm
109,8 lpm |
Enganche de tractor | |
|---|---|
Tipo Trasero | III/IIIN |
Control | detección electrónica de tiro inferior |
Elevación trasera | 8300 libras
3764 kg |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Embrague | electro-hidráulico de disco húmedo |
Tipo de PTO trasero | 540/1000 (árbol doble 1.375) |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 118.3 pulgadas
300 cm |
Peso | 15630 a 17418 libras |
Neumático delantero | 11.00-16 |
Neumático trasero | 18.4R-38 |
Dimensiones y neumáticos completos...  | |
Números de serie 7220 | |
|---|---|
Ubicación: | Placa de número de serie en el tablero de la cabina del tractor, cerca del suelo. |
1994 | JJA0050001 |
1995 | JJA0056459 |
1996 | JJA0064978 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Amperaje de carga | 110 |
Voltaje de carga | 12 |
Baterías | 2 |
CCA de la batería | 950 |
Voltaje de la batería | 12 |
Referencias | |
|---|---|
 | |
Serie Magnum 7200 publicada en 1996, por CaseIH |
Motor
Detalle del motor | |
|---|---|
CDC | |
turboalimentado diésel | |
6 cilindros | |
refrigerado por líquido en línea | |
Desplazamiento | 504,5 cc
8,3 L |
Diámetro/Carrera | 4.488x5.315 pulgadas
114 x 135 mm |
Sistema de combustible | inyección mecánica |
Filtro de aire | elementos de papel dual |
Precalentamiento | calentador de bloque Opcional |
Compresión | 16.5:1 |
RPM nominal | 2200 |
Voltios de arranque | 12 |
Capacidad del aceite | 22 qts
20.8 L |
Capacidad del refrigerante | 28 qts
26,5 L |
Motor Case IH 7220 | |
|---|---|
 |

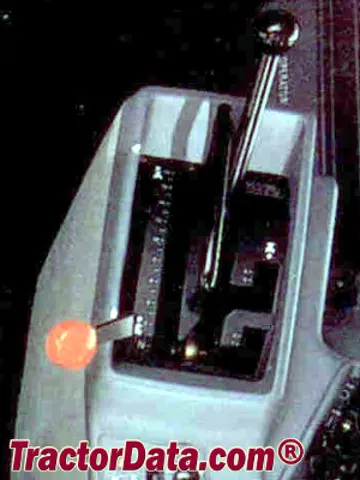

Transmisión
Opciones de transmisión | |
|---|---|
caja de cambios full power de 18 velocidades | |
trepa de 24 velocidades |
Transmisión | |
|---|---|
Tipo | cambio de potencia total |
Engranajes | 18 hacia adelante y 4 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Velocidades | |
|---|---|
 |
Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Tipo | criador |
Engranajes | 24 hacia adelante y 6 hacia atrás |
Velocidades | |
|---|---|
 |
Dimensiones
Neumáticos Case IH 7220 | |
|---|---|
Parte delantera del tractor | 11.00-16 |
Ag trasera | 18.4R-38 |
Dimensiones | |
|---|---|
Distancia entre ejes | 118.3 pulgadas
300 cm |
Despeje (eje delantero) | 22,4 pulgadas
56 cm |
Despeje (eje delantero) | 16,6 pulgadas
42 cm |
Eje trasero | 4.0 por 96 pulgadas
101 por 2438 mm |
Eje trasero | 4.0 por 284.5 centímetros
101 por 2844 mm |
Eje trasero | 4.0 por 118 pulgadas
101 por 2997 mm |
2WD Tracción delantera | 60 a 88 pulgadas
152 a 223 cm |
Tracción 4WD, dibujo delantero | 60 a 95 pulgadas
152 a 241 cm |
Peso Case IH 7220 | |
|---|---|
Envío 2WD | 15630 lbs
7089 kg |
4WD Envío | 16575 lbs
7518 kg |
En funcionamiento | 17,418 lbs
7900 kg |
Pruebas
Prueba de Tractor OCED 1709 | |
|---|---|
Diésel de 18 velocidades 4WD
30 de abril - 10 de mayo de 1996
Enlace: Archivo de prueba de tractor OCED 1709 | |
Rendimiento del PTO | |
Potencia máxima | 168,56 cv
125,7 kW |
Consumo de combustible | 9,7 gal/hora
36,7 l/hora |
Potencia a velocidad nominal del motor | 156,90 hp
117,0 kW |
Consumo de combustible | 9.8 gal/hora
37.1 l/hora |
Rendimiento del enganche | |
Potencia máxima | 132.79 cv
99.0 kW |
Consumo de combustible | 9,7 gal/hora
36,7 l/hora |
Engranaje 8 usado para prueba de potencia. | |
Tracción máxima | 16,832 lbs
7634 kg |
Engranaje 4 usado para la prueba de tiro. | |
Fotos

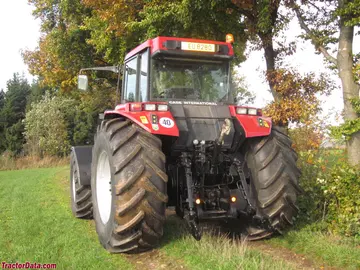

CaseIH 7220
CaseIH 7220
CaseIH 7220
Case IH Magnum 7220 in Esch-sur-Sure.
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para Caseih 7220 basadas en su potencia de 156.9 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Escala Comercial / Grandes Cultivos | Large acreage tillage; requires front ballast weights. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Escala Comercial / Grandes Cultivos | Large commercial field and roadside mowing operations. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Cultivos | Deep intensive seedbed preparation for commercial row crops. |
Rastra de DiscosLabranza Secundaria | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Cultivos | Wide commercial field leveling; requires hydraulic remotes. |
Empacadora de HenoHeno y Forraje | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Escala Comercial / Grandes Cultivos | High-capacity commercial forage harvesting (1000 RPM PTO). |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Caseih 7220.
Autonomía de Campo Estimada: 9.6 hrs
Aproximadamente 9.6 horas de trabajo continuo al ~75% de potencia con el depósito lleno (78 gal / 295.3 L).
Consumo Horario Estimado (75% Carga)~8.2 gal/h (30.9 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones Caseih 7220
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Caseih 7220.
Equivalencias convertidas:
Caballos de fuerza (HP)156.9 hp
Kilovatios (kW)117 kW
Caballos de vapor (CV / PS)159.1 PS
