CaseIH Magnum 235

El CaseIH Magnum 235 es un tractor producido por Caseih. La potencia de motor indicada es de Diésel (bruta): 235 cv / 175,2 kW.

Resumen

	2011 - 2013 Serie MagnumTractor para cultivos en hileras Serie Magnum Tractor para cultivos en hileras

Producción
Fabricante	CaseIH (una parte de CNH)
Tractor para cultivos en hileras
Construido en Racine, Wisconsin, EE. UU.

Variantes
T8.275	modelo New Holland similar

CaseIH Magnum 235 Motor
FPT 8.7L motor diésel de 6 cilindros
Tanque de combustible	168 gal 635.9 L
Líquido de escape (DEF)	23,6 gal 89,3 L
Detalles del motor ...

CaseIH Magnum 235 Transmisiones
caja de cambios full power de 19 velocidades
caja de cambios full power de 18 velocidades
treinta y tres velocidades rastreador
transmisión de variación continua
Detalles de la transmisión ...

CaseIH Magnum 235 Power
Motor (bruto)	235 cv 175,2 kW
Motor (máx.)	268 hp 199,8 kW
PTO (declarado)	195 cv 145,4 kW
Enganche (probado)	172,71 cv 128,8 kW
PTO (probado)	198,86 hp 148,3 kW
Detalles de la prueba de rendimiento...

Mecánico
Tracción en las cuatro ruedas
Dirección	potencia
Cabina Magnum Surveyor estándar. Suspensión de cabina opcional.

Fotos

Fotos de CaseIH Magnum 235...

Hidráulicos
Tipo	compensación de presión-flujo
Válvulas traseras	4 a 6
Flujo total	44 gpm 166,5 lpm
	59 gpmOpcional 223,3 lpm
	75 gpmOpcional 283,9 lpm

Enganche de tractor
Tipo Trasero	3/3N
Elevación trasera	12,800 lbs (3/3N 109cm links) 5806 kg
	14,800 lbs (3/3N 96cm enlaces) 6713 kg
	14,375 libras (3/3N 109cm enlaces opt.) 6520 kg
	16,375 lbs (3/3N 96cm links opt.) 7427 kg
Enganche delantero	opcional
Elevador delantero	9426 libras 4275 kg

Toma de fuerza (PTO)
Toma de fuerza trasera	independiente
Tipo de PTO trasero	1000 (1.75)
	540/1000 (1.375)OpcionalOpcional
RPM del motor	540@1804
	1000@1804
Toma de fuerza delantera	independiente OptOpcional
Tipo de Toma de Potencia Delantera	1000 (1.375)

Dimensiones y Neumáticos
Distancia entre ejes	120 pulgadas 304 cm
Peso	27,180 lbs 12328 kg
Dimensiones y neumáticos completos...

Eléctrica
Suelo	negativo
Sistema de carga	alternador
Amperaje de carga	200
Baterías	2
Voltaje de la batería	12

Referencias

Tractores Magnum Series publicados en 2011, por CaseIH
Tractores Magnum Serie Nueva Vista previa 2011 publicada en 2010, de CaseIH

Motor

Detalle del motor
FPT
turboalimentado diésel
6 cilindros 24 válvulas
refrigerado por líquido
Desplazamiento	531 cc 8,7 L
Diámetro/Carrera	4.606x5.315 pulgadas 117 x 135 mm
Emisiones	Nivel 4A
Control de emisiones	reducción catalítica selectiva (SCR)
Potencia nominal (bruta)	235 cv 175,2 kW
Potencia máxima (bruta)	268 hp 199,8 kW
RPM nominal	2000
Tipo de arranque	eléctrico

Transmisión

Opciones de transmisión
caja de cambios full power de 19 velocidades
caja de cambios full power de 18 velocidades
treinta y tres velocidades rastreador
transmisión de variación continua

Transmisión
Tipo	cambio de potencia total
Engranajes	19 hacia adelante y 4 hacia atrás

Transmisión
Tipo	cambio de potencia total
Engranajes	18 hacia adelante y 4 hacia atrás

Transmisión
Tipo	criador
Engranajes	23 hacia adelante y 4 hacia atrás

Transmisión
Transmisión	Transmisión variable continua
Tipo	transmisión de variación continua
Engranajes	avance y retroceso infinito
La transmisión CVT estuvo disponible en el Magnum 235 para el año modelo 2012.

Dimensiones

Neumáticos Case IH Magnum 235

Dimensiones
Distancia entre ejes	120 pulgadas 304 cm
Longitud	253,1 pulgadas 642 cm
Ancho mínimo	100.4 pulgadas 255 cm
Altura	133 pulgadas 337 cm
Peso	27,180 lbs 12328 kg
Eje trasero	4 por 120 pulgadas 101 por 3048 mm
Neumático delantero	60 a 88 pulgadas 152 a 223 cm
Neumático trasero	147 a 229 cm 57.9 a 90.3 pulgadas

Pruebas

Prueba de Tractor OCED 2017A
Diésel de 18 velocidades 4WD 4 - 18 de abril de 2012 Enlace: Archivo de prueba de tractores OCED 2017A
Rendimiento del PTO
Potencia a velocidad nominal del motor	198,86 hp 148,3 kW
Consumo de combustible	11.1 gal/hora 42.0 l/hora
Potencia a la velocidad nominal del PTO	233,95 hp 174,5 kW
Consumo de combustible	12.1 gal/hora 45.8 l/hora
Rendimiento del enganche
Potencia máxima	172,71 cv 128,8 kW
Consumo de combustible	11.1 gal/hora 42.0 l/hora
Engranaje 7 utilizado para la prueba de potencia.
Tracción máxima	21648 libras 9819 kg
Engranaje 4 usado para la prueba de tiro.

Fotos

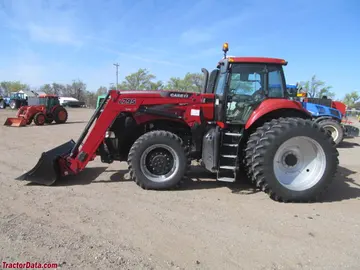

Case IH Magnum 235 with L795 front-end loader.

Case IH Magnum 235 with grain cart, right side.

Guía de Aperos Recomendados y Dimensionamiento

Recomendaciones técnicas para Caseih Magnum 235 basadas en su potencia de 234.9470699654351 CV y normas agrícolas ASAE.

Apero y Labor	Tamaño Recomendado	Régimen de Trabajo	Notas Técnicas
Arado de VertederaLabranza Primaria	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Escala Comercial / Grandes Cultivos	High horsepower articulated/4WD field plowing.
Desbrozadora / Cortadora RotativaSegado y Limpieza	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Escala Comercial / Grandes Cultivos	Large commercial field and roadside mowing operations.
Rotocultivador / RotovatorPreparación de Cama de Siembra	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Escala Comercial / Grandes Cultivos	Deep intensive seedbed preparation for commercial row crops.
Rastra de DiscosLabranza Secundaria	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Escala Comercial / Grandes Cultivos	Broad-acre grain tillage for high-drawbar tractors.
Empacadora de HenoHeno y Forraje	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Escala Comercial / Grandes Cultivos	High-capacity commercial forage harvesting (1000 RPM PTO).

Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Caseih Magnum 235.

Autonomía de Campo Estimada: 13.8 hrs

Aproximadamente 13.8 horas de trabajo continuo al ~75% de potencia con el depósito lleno (168 gal / 635.9 L).

Consumo Horario Estimado (75% Carga)~12.2 gal/h (46.2 L/h)

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)

Norma Estándar: API CK-4 / CJ-4 Servicio Pesado

Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)

Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)

Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado

Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Caseih Magnum 235

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Caseih Magnum 235.

Introducir valor:

Unit:

Equivalencias convertidas:

Caballos de fuerza (HP)234.9 hp

Kilovatios (kW)175.2 kW

Caballos de vapor (CV / PS)238.2 PS
