Caterpillar Twenty-Two

El Caterpillar Twenty-Two es un tractor producido por Caterpillar.

Resumen

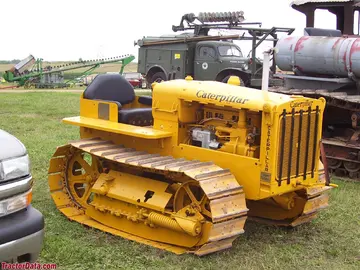

Foto del tractor Caterpillar Veintidós
1934 - 1939 Crawler agrícola tractor Tractor oruga agrícola
Producción
Fabricante
Caterpillar
Tractor oruga agrícola
Construido en Peoria, Illinois, EE. UU.
Motores Caterpillar Veintidós
Caterpillar 4.1L 4 cilindros de gasolina
Caterpillar 4.1L 4 cilindros diésel
Tanque de combustible
22 gal 83.3 L
Detalles del motor ...
Transmisión Caterpillar Veintidós
engranaje de 3 velocidades
Detalles de la transmisión ...
Caterpillar Veintidós Power
Enganche (probado)
25,26 cv 18,8 kW
Cinturón (probado)
30.71 cv 22.9 kW
Detalles de la prueba de rendimiento...
Mecánico
Conducir
rastreador
Dirección
embragues manuales
Estación de operador abierta.
Fotos
Caterpillar Veintidós
Caterpillar Veintidós fotos...
Dimensiones y Orugas
Peso
6200 a 6270 libras
orugas de 10 pulgadas
Dimensiones completas y orugas...
Enlaces
Caterpillar Veintidós: fotos de una restauración
Caterpillar Veintidós: fotos e información sobre una restauración de un Cat 22 en Australia
Polea de Correas
Diámetro
10.5 pulgadas 26 cm
Ancho
6.5 pulgadas 16 cm
RPM
950

Motor

Opciones del motor
Caterpillar 4.1L 4 cilindros de gasolina
Caterpillar 4.1L 4 cilindros diésel
Detalle del motor
Caterpillar
gasolina
4 cilindros
refrigerado por líquido
Desplazamiento
251 cc 4,1 L
Diámetro/Carrera
4.00x5.00 pulgadas 102 x 127 mm
Sistema de combustible
Carburador Zenith K5A
RPM nominal
1250
Capacidad del aceite
10 qts 9.5 L
Capacidad del refrigerante
20 qts 18,9 L
Detalle del motor
Caterpillar
destilado
4 cilindros
refrigerado por líquido
Desplazamiento
251 cc 4,1 L
Diámetro/Carrera
4.00x5.00 pulgadas 102 x 127 mm
Sistema de combustible
Carburador Zenith K5A
Filtro de aire
baño de aceite
RPM nominal
1250
Capacidad del aceite
10 qts 9.5 L
Capacidad del refrigerante
20 qts 18,9 L

Transmisión

Transmisión
Tipo
engranaje
Engranajes
3 hacia adelante y 1 en reversa
Embrague
disco seco
Capacidad del aceite
8 qts 7.6 L
Velocidades
Veintidós velocidades de marcha

Dimensiones

Caterpillar Veintidós Tracks
Ancho
10 pulgadas 25 cm
Longitud al suelo
54,5 pulgadas 138 cm
Área en el suelo
1090 in² 0.7 m²
Dimensiones
Longitud
108 pulgadas 274 cm
Ancho
57.75 pulgadas (calibre de 40") 146 cm
67.75 pulgadas (calibre de 50") 172 cm
Altura (capó)
56.125 pulgadas 142 cm
Peso de envío
6,200 lbs (calibre de 40 pulg.) 2812 kg
6,270 lbs (50" de vía) 2844 kg
Grosor de la distancia al suelo
9 pulgadas 22 cm
Libre (enganche)
10.5 pulgadas 26 cm
Indicador
40 pulgadas 101 cm
Indicador
50 pulgadas 127 cm

Pruebas

Pruebas de Tractores
NTTL 226: destilado rastreador de 3 velocidades
NTTL 228: gasolina rastreador de 3 velocidades
Prueba de Tractor de Nebraska 226
Destilado de oruga de 3 velocidades 25 de septiembre - 9 de octubre de 1934 Enlace: Archivo de la prueba de tractores de Nebraska 226
Potencia de la banda (máx.)
29,36 hp 21,9 kW
Uso de combustible de la banda (máx.)
3.0 gal/hora 11.4 l/hora
Rendimiento del enganche
Potencia máxima
23,43 hp 17,5 kW
Engranaje 1 usado para prueba de potencia.
Tracción máxima
4,534 lbs 2056 kg
Engranaje 1 utilizado para la prueba de tiro.
Prueba de Tractor de Nebraska 228
Gasolina con transmisión de 3 velocidades rastreador 17 - 30 de octubre de 1934 Enlace: archivo de la prueba de tractores de Nebraska 228
Potencia de la banda (máx.)
30.71 cv 22.9 kW
Uso de combustible de la banda (máx.)
3,3 gal/hora 12,5 l/hora
Rendimiento del enganche
Potencia máxima
25,26 cv 18,8 kW
Engranaje 1 usado para prueba de potencia.
Tracción máxima
4,900 libras 2222 kg
Engranaje 1 utilizado para la prueba de tiro.

Fotos

Caterpillar Twenty-Two

Caterpillar Twenty-Two

Caterpillar Twenty-Two

Caterpillar Twenty-Two

Caterpillar Twenty-Two

Caterpillar Twenty-Two

Caterpillar Twenty-Two operator station and controls.

Caterpillar Twenty-Two operator station and controls.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Caterpillar Twenty-Two.

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Caterpillar Twenty-Two

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Caterpillar Twenty-Two.

Equivalencias convertidas:

Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
