Deutz-Fahr DX 4.70
El Deutz-Fahr DX 4.70 es un tractor producido por Deutz Fahr. La potencia de motor indicada es de Diésel (indicada): 90 hp / 67,1 kW.
Resumen
 | 1983 - 1989
Serie DX4Tractor utilitario
Serie DX4
Tractor utilitario |
|---|
Producción | |
|---|---|
Fabricante | Deutz-Fahr |
Tractor utilitario | |
Motor Deutz-Fahr DX 4.70 | |
|---|---|
Deutz 4.1L motor diésel de 4 cilindros | |
Tanque de combustible | 31,7 gal
120,0 L |
Detalles del motor ...  | |
Deutz-Fahr DX 4.70 Transmisiones | |
|---|---|
15 velocidades totalmente sincronizadas | |
treinta-velocidad rastreador | |
Detalles de la transmisión ...  |
Deutz-Fahr DX 4.70 Power | |
|---|---|
Motor | 90 hp
67,1 kW |
PTO (declarado) | 84 hp
62,6 kW |
Enganche (probado) | 73,23 cv
54,6 kW |
PTO (probado) | 85,18 cv
63,5 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción en dos o cuatro ruedas | |
Bloqueo diferencial | mecánico trasero |
OPTITRAC delantero | |
Dirección asistida | |
Frenos de disco secos hidráulicos | |
Cabina estándar con aire acondicionado. | |
Fotos | |
|---|---|
 | |
Fotos de Deutz-Fahr DX 4.70...  |
Hidráulicos | |
|---|---|
Tipo | centro abierto |
Presión | 2538 psi
175,0 bar |
Válvulas | 1 a 3 |
Caudal de la bomba | 19,6 gpm
74,2 lpm |
Enganche de tractor | |
|---|---|
Tipo Trasero | II |
Elevación trasera (en los extremos) | 8377 libras
3799 kg |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Tipo de PTO trasero | 540/1000 (1.375) |
RPM del motor | 540@2025 |
1000@2110 | |
Toma de fuerza delantera | independiente |
Tipo de Toma de Potencia Delantera | 1000 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes 2WD | 92 pulgadas
233 cm |
Tracción 4x4 Distancia entre ejes | 94.5 pulgadas
240 cm |
Peso | 8466 a 9193 libras |
Neumático delantero | 10.00x16 |
Neumático trasero 2WD | 18.4x34 |
Dimensiones y neumáticos completos...  | |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Voltaje de la batería | 12 |
Referencias | |
|---|---|
 | |
DX4.70-DX6.30-DX6.50-DX7.10 publicado en 1984, por Deutz-Fahr | |
DX4 publicado en 1984, por Deutz-Fahr |
Motor
Detalle del motor | |
|---|---|
Deutz BF4L913 | |
turboalimentado diésel | |
4 cilindros | |
refinado por aire | |
Desplazamiento | 249,3 cc
4,1 L |
Diámetro/Carrera | 3.94x4.84 pulgadas
100 x 123 mm |
Potencia | 90 hp
67,1 kW |
RPM nominal | 2300 |
Arranque | eléctrico |
Voltios de arranque | 12 |
Capacidad del aceite | 12 qts
11.4 L |
Transmisión
Opciones de transmisión | |
|---|---|
15 velocidades totalmente sincronizadas | |
treinta-velocidad rastreador |
Transmisión | |
|---|---|
Tipo | completamente sincronizado |
Engranajes | 15 hacia adelante y 5 hacia atrás |
Embrague | disco cerámico metálico |
Capacidad del aceite | 40,15 qts
38,0 L |
Cinco marchas (1-5) en tres rangos (M/M/H) más rango de marcha atrás (R). | |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-34 | |
 |
Transmisión | |
|---|---|
Tipo | criador |
Engranajes | 20 hacia adelante y 5 hacia atrás |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-34. | |
 |
Dimensiones
Neumáticos Deutz-Fahr DX 4.70 | |
|---|---|
Neumáticos estándar 2WD (ag) | Front: 10.00x16. Trasera: 18.4x34 |
Neumáticos estándar 4WD (agr) | Delantero: 13.6x24. Trasero: 18.4x34 |
Neumáticos opcionales (ag) | Front: 13.6x28. Trasera: 18.4x38 |
Dimensiones | |
|---|---|
Distancia entre ejes 2WD | 92 pulgadas
233 cm |
Tracción 4x4 Distancia entre ejes | 94.5 pulgadas
240 cm |
Longitud | 161.02 pulgadas
408 cm |
Altura 2WD | 104 pulgadas
264 cm |
Tracción a las 4 ruedas Altura | 107 pulgadas
271 cm |
Peso 2WD | 8466 lbs
3840 kg |
Peso 4WD | 9193 libras
4169 kg |
Neumático trasero | 59 a 78.7 pulgadas
149 a 199 cm |
Pruebas
Prueba de Tractor de Nebraska 1575 | |
|---|---|
Diésel de 15 velocidades 4WD
10 - 19 de septiembre de 1985
Enlace: Archivo de Prueba de Tractor de Nebraska 1575 | |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 85,18 cv
63,5 kW |
Consumo de combustible | 5.2 gal/hora
19.7 l/hora |
Potencia a la velocidad nominal del PTO | 84,35 cv
62,9 kW |
Consumo de combustible | 5.0 gal/hora
18.9 l/hora |
Rendimiento del enganche | |
Potencia máxima | 73,23 cv
54,6 kW |
Consumo de combustible | 5,1 gal/hora
19,3 l/hora |
Engranaje 3M usado para prueba de potencia. | |
Tracción máxima | 10,502 lbs
4763 kg |
Engranaje 3L usado para prueba de tracción. | |
Fotos

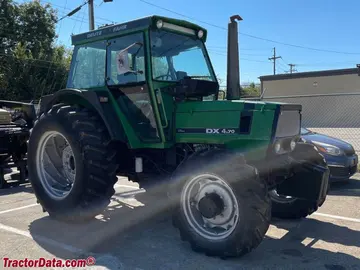

Deutz-Fahr DX 4.70
Deutz-Fahr DX 4.70
Deutz-Fahr DX 4.70
Deutz-Fahr DX 4.70 cab interior.
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para Deutz Fahr Deutz-Fahr DX 4.70 basadas en su potencia de 90 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Servicio Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Servicio Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 78 to 84 in200 - 215 cm | Servicio Pesado | Heavy commercial tiller with multi-speed gearbox. |
Rastra de DiscosLabranza Secundaria | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Servicio Pesado | Aggressive residue cutting in corn/cotton stubble. |
Empacadora de HenoHeno y Forraje | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Servicio Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Deutz Fahr Deutz-Fahr DX 4.70.
Autonomía de Campo Estimada: 6.8 hrs
Aproximadamente 6.8 horas de trabajo continuo al ~75% de potencia con el depósito lleno (31.7 gal / 120 L).
Consumo Horario Estimado (75% Carga)~4.7 gal/h (17.7 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones Deutz Fahr Deutz-Fahr DX 4.70
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Deutz Fahr Deutz-Fahr DX 4.70.
Equivalencias convertidas:
Caballos de fuerza (HP)90 hp
Kilovatios (kW)67.1 kW
Caballos de vapor (CV / PS)91.2 PS
