Farmall F-20

El Farmall F-20 es un tractor producido por Farmall.

Resumen

Foto del tractor Farmall F-20
1932 - 1939 Tractor para cultivos en hileras
Producción
Fabricante
Farmall (una parte de International Harvester)
Tractor para cultivos en hileras
Construido en Rock Island, Illinois, EE. UU.
Total construido
154,398
El precio original era de $1000 en 1936
El Farmall F-20 fue anunciado originalmente como el "Farmall de Mayor Potencia", y era similar al Farmall original. El esquema de pintura del tractor cambió de gris a rojo el 1 de noviembre de 1936 (el comienzo del año de producción de 1937). Un número de F-20 fueron construidos a principios de 1934 utilizando el eje trasero Farmall Regular y el motor F-20. Estos tractores se identifican por un prefijo de número de serie TA.
Motor Farmall F-20
International Harvester 3.6L 4-cyl diésel
Tanque de combustible
13 gal 49,2 L
Combustible auxiliar
0.875 gal 3.3 L
Detalles del motor ...
Transmisión Farmall F-20
4 velocidades de engranaje deslizante
Detalles de la transmisión ...
Farmall F-20 Power
Enganche (declarado)
19.6 cv 14.6 kW
PTO (declarado)
26.67 cv 19.9 kW
Arados
2
Enganche (probado)
20,66 cv 15,4 kW
Cinturón (probado)
28,0 cv 20,9 kW
Detalles de la prueba de rendimiento...
Mecánico
Tracción trasera
Dirección manual
Frenos de banda mecánica
Estación de operador abierta.
Fotos

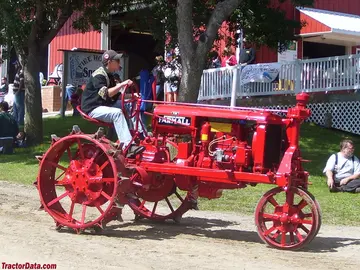

Farmall F-20 sobre ruedas de acero.
Fotos de Farmall F-20...
Toma de fuerza (PTO)
Toma de fuerza trasera
transmisión
Tipo de PTO trasero
540 (1.125)
RPM del motor
505@1200
Dimensiones y Neumáticos
Distancia entre ejes
85 pulgadas 215 cm
Peso
4400 libras 1995 kg
Neumático delantero
25x4
Neumático trasero
40x6
Dimensiones y neumáticos completos...
Números de serie F-20
1932
FA-501
1933
------
1934
FA-3001
1935
FA-9760
1936
FA-41123
1937
FA-72982
1938
FA-112201
1939
FA-136042
Final
FA-148810
1934
TA-135000 (eje contador de estilo antiguo)
Preguntas frecuentes: Cómo leer una tabla de números de serie.
Polea de Correas
Diámetro
14 pulgadas 35 cm
Ancho
6.5 pulgadas 16 cm
RPM
654
Velocidad
2395 pies/min 730,00 metros/min
Referencias
F-20 referencias literatura
Tractor Farmall Modelo F-20 (MC-D 3075) publicado en 1932
Tractores Internacionales - La línea que le ofrece una elección publicada en 1933, por International Harvester
Tractores McCormick-Deering - Potencia agrícola moderna publicado en 1933, por International Harvester

Motor

Detalle del motor
International Harvester
destilado
4 cilindros
cabezal vertical refrigerado por líquido
Desplazamiento
220,9 cc 3,6 L
Diámetro/Carrera
3.75x5.00 pulgadas 95 x 127 mm
RPM nominal
1200
Orden de encendido
1-3-4-2
Capacidad del refrigerante
40 qts (temprano) 37.9 L
29 qts (tarde) 27.4 L

Transmisión

Transmisión
Tipo
engranaje deslizante
Engranajes
4 hacia adelante y 1 en reversa
Embrague
279.4mm disco mecánico en seco
Velocidades
F-20 marchas con engranajes deslizantes
Patrón de turnos

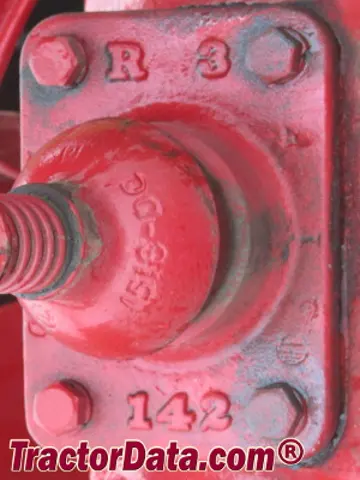

Controles de transmisión Farmall F-20

Dimensiones

Neumáticos Farmall F-20
Parte delantera del tractor
25x4 (acero)
Ag trasera
40x6 (acero)
42x12 (acero)
9.00x36
Dimensiones
Distancia entre ejes
85 pulgadas 215 cm
Longitud
140 pulgadas 355 cm
Ancho
86 pulgadas 218 cm
Altura (volante)
67 pulgadas 170 cm
Altura (capó)
58 pulgadas 147 cm
Peso
4400 libras 1995 kg
Neumático delantero
8.5 pulgadas 21 cm
Neumático trasero
74 pulgadas 187 cm
Neumático trasero
57 pulgadas 144 cm *Modelo estrecho y de pasillo F-20

Pruebas

Pruebas de Tractores
NTTL 221: queroseno 4 velocidades 2WD
NTTL 264: queroseno 4 velocidades 2WD
NTTL 276: queroseno 4 velocidades 2WD
Prueba de Tractor de Nebraska 221
Kerosene 4 velocidades 2WD 3 - 16 de abril de 1934 Enlace: Archivo de la Prueba de Tractor de Nebraska 221
Potencia de la banda (máx.)
23,11 cv 17,2 kW
Uso de combustible de la banda (máx.)
2.2 gal/hora 8.3 l/hora
Rendimiento del enganche
Potencia máxima
15,39 cv 11,5 kW
Engranaje 2 usado para prueba de potencia.
Tracción máxima
2334 lbs 1058 kg
Engranaje 1 utilizado para la prueba de tiro.
Prueba de Tractor de Nebraska 264
Queroseno 4 velocidades 2WD 20 - 29 de julio de 1936 Enlace: archivo Nebraska Tractor Test 264
Potencia de la banda (máx.)
28,0 cv 20,9 kW
Uso de combustible de la banda (máx.)
3,1 gal/hora 11,7 l/hora
Rendimiento del enganche
Potencia máxima
20,5 cv 15,3 kW
Engranaje 3 usado para prueba de potencia.
Tracción máxima
2799 libras 1269 kg
Engranaje 1 utilizado para la prueba de tiro.
Prueba de Tractor de Nebraska 276
Queroseno 4 velocidades 2WD 5 - 12 de noviembre de 1936 Enlace: Archivo de la prueba de tractores de Nebraska 276
Potencia de la banda (máx.)
27,84 hp 20,8 kW
Uso de combustible de la banda (máx.)
2.8 gal/hora 10.6 l/hora
Rendimiento del enganche
Potencia máxima
20,66 cv 15,4 kW
Engranaje 3 usado para prueba de potencia.
Tracción máxima
2927 libras 1327 kg
Engranaje 1 utilizado para la prueba de tiro.

Fotos

Farmall F-20 on steel wheels.

Farmall F-20 on steel wheels.

Farmall F-20 on rubber tires.

Farmall F-20 on rubber tires.

Farmall F-20 on rubber tires.

Farmall F-20 on rubber tires.

Gray Farmall F-20.

Gray Farmall F-20.

High clearance Farmall F-20.

High clearance Farmall F-20.

Rear view of the Farmall F-20.

Rear view of the Farmall F-20.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Farmall F-20.

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Farmall F-20

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Farmall F-20.

Equivalencias convertidas:

Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
