Farmall Super MD
El Farmall Super MD es un tractor producido por Farmall.
Resumen
 | 1952 - 1954
Tractor de cultivo en hileras
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | Farmall (una parte de International Harvester) |
Tractor para cultivos en hileras | |
Construido en Rock Island, Illinois, EE. UU. | |
Total construido | 5.199 |
89 (Super MDV) | |
Variantes | |
|---|---|
Super M | motor de gasolina |
Super MD-TA | Transmisión de Amplificador de Torque |
Motor Farmall Super MD | |
|---|---|
International Harvester 4.3L 4 cilindros diésel | |
Tanque de combustible | 20.5 gal
77.6 L |
Detalles del motor ...  | |
Transmisiones Farmall Super MD | |
|---|---|
transmisión de 5 velocidades | |
transmisión parcial de cambios de 10 velocidades | |
Detalles de la transmisión ...  |
Farmall Super MD Potencia | |
|---|---|
Enganche (declarado) | 42 hp
31,3 kW |
PTO (declarado) | 47,5 cv
35,4 kW |
Enganche (probado) | 39,52 hp
29,5 kW |
Cinturón (probado) | 46,73 hp
34,8 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción trasera | |
Frenos de disco mecánicos diferenciales | |
Estación de operador abierta. |
Fotos | |
|---|---|
 | |
Fotos de Farmall Super MD...  |
Hidráulicos | |
|---|---|
Tipo | IH Lift-All |
Enganche de tractor | |
|---|---|
Tipo | IH Fast Hitch |
Toma de fuerza (PTO) | |
|---|---|
Tipo de PTO trasero | 540 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 95.75 pulgadas (triciclo)
243 cm |
99.75 pulgadas (ancho)
253 cm | |
Peso | 5725 a 5770 libras |
Neumático delantero | 6.00x16 |
Neumático trasero | 13.00x38 |
Dimensiones y neumáticos completos...  | |
Números de serie Super MD | |
|---|---|
1952 | 501 |
1953 | 12516 |
1954 | 51995 |
Final | 52627 |
1952 | 501 (SMDV) |
1953 | 12516 (SMDV) |
Final | 50464 (SMDV) |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | positivo |
Baterías | 2 |
Voltaje de la batería | 6 |
Referencias | |
|---|---|
 | |
Manual del Operador Tractores Diésel Farmall Super M-TA (1004323) publicado en 1954 | |
Nuevo McCormick Farmall Super M-TA publicado en 1954, por International Harvester | |
Farmall Super M-TA publicado en 1954, por International Harvester |
Motor
Detalle del motor | |
|---|---|
International Harvester | |
diésel | |
4 cilindros | |
refrigerado por líquido | |
Desplazamiento | 264 cc
4.3 L |
Diámetro/Carrera | 4.00x5.25 pulgadas
102 x 133 mm |
Compresión | 16.5:1 |
RPM nominal | 1450 |
Orden de encendido | 1-3-4-2 |
Voltios de arranque | 12 |
Capacidad del refrigerante | 28 qts
26,5 L |
Transmisión
Opciones de transmisión | |
|---|---|
transmisión de 5 velocidades | |
transmisión parcial de cambios de 10 velocidades |
Transmisión | |
|---|---|
Tipo | engranaje |
Engranajes | 5 hacia adelante y 1 hacia atrás |
Embrague | disco seco |
Velocidades | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | International Harvester Amplificador de Torque |
Tipo | cambio parcial de potencia |
Engranajes | 10 hacia adelante y 2 hacia atrás |
El amplificador de torque estuvo disponible por primera vez en 1954 en el Super MD-TA. | |
Dimensiones
Neumáticos Farmall Super MD | |
|---|---|
Parte delantera del tractor | 6.00x16 |
Ag trasera | 13.00x38 |
Dimensiones | |
|---|---|
Distancia entre ejes | 95.75 pulgadas (triciclo)
243 cm |
99.75 pulgadas (ancho)
253 cm | |
Longitud | 141.125 pulgadas (triciclo)
358 cm |
145.125 pulgadas (ancho)
368 cm | |
Ancho | 84.5 pulgadas*Ancho hasta los extremos de los ejes traseros.
214 cm |
Altura (volante) | 79 pulgadas
200 cm |
Grosor de la distancia al suelo | 18,5 pulgadas (cuadro)
46 cm |
Despeje (eje trasero) | 26,25 pulgadas
66 cm |
Eje trasero de la barra | Diámetro de 2,75 pulgadas
69 mm |
Neumático delantero | 8.625/12.25/13.625/17.50 pulgadas
21/31/34/44 cm (triciclo) |
Neumático delantero | 57 a 81 pulgadas
144 a 205 cm (delantero ancho) |
Neumático trasero | 52 a 88 pulgadas
132 a 223 cm |
Peso Farmall Super MD | |
|---|---|
Envío | 5770 libras
2617 kg |
En funcionamiento | 5725 libras
2596 kg |
Lastrado | 9338 lbs
4235 kg |
Pruebas
Prueba de Tractor de Nebraska 477 | |
|---|---|
Diésel de 5 velocidades 2WD
7 - 11 de julio de 1952
Enlace: Archivo de la prueba de tractores de Nebraska 477 | |
Potencia de la banda (máx.) | 46,73 hp
34,8 kW |
Uso de combustible de la banda (máx.) | 3,4 gal/hora
12,9 l/hora |
Rendimiento del enganche | |
Potencia máxima | 39,52 hp
29,5 kW |
Engranaje 3 usado para prueba de potencia. | |
Tracción máxima | 5772 lbs
2618 kg |
Engranaje 1 utilizado para la prueba de tiro. | |
Fotos

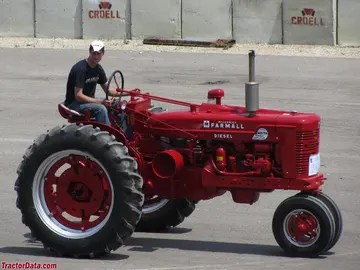

Farmall Super MD-TA.
Farmall Super MD-TA High Clearance.
Farmall Super MD-TA High Clearance.
Farmall Super MD-TA High Clearance.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Farmall Super MD.
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones Farmall Super MD
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Farmall Super MD.
Equivalencias convertidas:
Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
