Ford TW-20
El Ford TW-20 es un tractor producido por Ford. La potencia de motor indicada es de Diésel (indicada): 144,5 cv / 107,8 kW; Diésel (bruta): 157,1 cv / 117,1 kW.
Resumen
 | 1979 - 1983
Serie TW Tractor de Cultivo en Filas
Serie TW
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | Ford |
Tractor para cultivos en hileras | |
Construido en Romeo, Michigan, EE. UU. | |
Precio original | $40.648 |
Motor Ford TW-20 | |
|---|---|
Ford 6.6L 6 cilindros diésel | |
Detalles del motor ...  |
Transmisiones Ford TW-20 | |
|---|---|
16 velocidades | |
8 velocidades | |
Detalles de la transmisión ...  |
Ford TW-20 Power | |
|---|---|
Motor (bruto) | 157,1 cv
117,1 kW |
Motor | 144,5 cv
107,8 kW |
Enganche (declarado) | 121,5 cv
90,6 kW |
PTO (declarado) | 135 cv
100,7 kW |
Enganche (probado) | 116,64 hp
87,0 kW |
PTO (probado) | 135,60 cv
101,1 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción en dos o cuatro ruedas | |
Dirección asistida | |
Frenos de discos hidráulicos húmedos | |
Opcional con aire acondicionado disponible. |
Fotos | |
|---|---|
 | |
Fotos de Ford TW-20...  |
Capacidad | |
|---|---|
Combustible | 33 gal
124,9 L |
25 gal (tanque auxiliar)
94.6 L | |
Sistema hidráulico | 18.25 gal
69.1 L |
19.75 gal (Doble Potencia)
74.8 L | |
Hidráulicos | |
|---|---|
Tipo | centro abierto |
Capacidad | 18.25 gal
69.1 L |
19.75 gal (Doble Potencia)
74.8 L | |
Presión | 2500 psi
172,4 bares |
Caudal de la bomba | 16 gpm
60,6 lpm |
8 gpm (bomba de servicio)
30,3 lpm | |
Flujo de dirección | 4.2 gpm
15.9 lpm |
Enganche de tractor | |
|---|---|
Tipo Trasero | III |
Elevación trasera (a 24"/610mm) | 5,700 lbs
2585 kg |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Tipo de PTO trasero | 540/1000 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 109.7 pulgadas
278 cm |
94 pulgadas (corto)
238 cm | |
Peso | 12250 a 12850 libras |
Neumático delantero | 11.00-16 |
Neumático trasero | 18.4-38 |
Dimensiones y neumáticos completos...  | |
Adjuntos Ford TW-20 | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
Números de serie TW-20 | |
|---|---|
Ubicación: | Debajo del panel de la rejilla derecha |
1979 | C592200 |
1980 | C635700 |
1981 | C660700 |
1982 | C682200 |
1983 | C694500 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Sistema de carga | alternador |
Amperaje de carga | 72 |
Voltaje de la batería | 12 |
Capacidad de la batería AH | 128 |
Referencias | |
|---|---|
 | |
Cargadores agrícolas publicados en 1982, por Ford | |
TW-10, TW-20, TW-30 publicados por Ford | |
Manual del Operador TW-10, TW-20 y TW-30 (SE 3967) publicado en 1978 |
Motor
Detalle del motor | |
|---|---|
Ford | |
turboalimentado diésel | |
6 cilindros | |
refrigerado por líquido | |
Desplazamiento | 401 cc
6.6 L |
Diámetro/Carrera | 4.40x4.40 pulgadas
112 x 112 mm |
Potencia | 144,5 cv
107,8 kW |
Potencia (bruta) | 157,1 cv
117,1 kW |
Filtro de aire | seco con pre-limpiador |
Compresión | 15,6:1 |
RPM nominal | 2200 |
Torque | 416 lb-ft
564,1 Nm |
Torque RPM | 1600 |
Orden de encendido | 1-5-3-6-2-4 |
Voltios de arranque | 12 |
Capacidad del aceite | 20 qts
18,9 L |
Capacidad del refrigerante | 22 qts
20.8 L |
23,5 qts (con calentador)
22,2 L | |
Juego de la válvula de admisión | 0.014-0.016 pulgadas
0.356 mm |
Juego de válvulas de escape | 0.017-0.019 pulgadas
0.432 mm |
Transmisión
Opciones de transmisión | |
|---|---|
16 velocidades | |
8 velocidades |
Transmisión | |
|---|---|
Transmisión | Potencia Dual |
Engranajes | 16 hacia adelante y 4 hacia atrás |
Embrague | disco cerametal de 356mm |
Capacidad del aceite | 79 qts
74.8 L |
El pedal de Doble Potencia está ubicado a la derecha del pedal del embrague. Presionar el tacón hacia abajo sobre el pedal activa una reducción de velocidad. La Doble Potencia puede ser cambiada en movimiento. | |
Velocidades | |
|---|---|
Neumáticos traseros 18.4x38. | |
 |
Transmisión | |
|---|---|
Engranajes | 8 hacia adelante y 2 hacia atrás |
Embrague | disco cerametal de 356mm |
Capacidad del aceite | 73 qts
69,1 L |
La palanca izquierda selecciona alta, baja o estacionamiento. La palanca derecha selecciona una de las cuatro marchas hacia adelante o reversa. El tractor debe estar detenido antes de cambiar de marchas. | |
Velocidades | |
|---|---|
Neumáticos traseros 18.4x38. | |
 |
Dimensiones
Neumáticos Ford TW-20 | |
|---|---|
Parte delantera del tractor | 11.00-16 (2WD) |
Ag trasera | 18.4-38 |
Parte delantera del tractor | 10.00-16 (2WD) |
14L-16.1 (2WD) | |
18.4-16.1 (2WD) | |
14.9-24 (4WD) | |
14.9-28 (4WD) | |
Ag trasera | 24.5-32 |
20.8-38 | |
20.8R-38 | |
18.4R-38 | |
30.5-32 | |
Dimensiones | |
|---|---|
Distancia entre ejes | 109.7 pulgadas
278 cm |
94 pulgadas (corto)
238 cm | |
Longitud | 175,6 pulgadas
446 cm |
Ancho | 104.32 pulgadas
264 cm |
Grosor de la distancia al suelo | 25,2 pulgadas (2WD)
64 cm |
16 pulgadas (4WD)
40 cm | |
Eje trasero de la barra | 84 pulgadas de longitud
2133 mm |
Eje trasero de la barra | 105 pulgadas de longitud
2667 mm |
Neumático delantero | 60 a 84 pulgadas
152 a 213 cm |
Neumático trasero | 60 a 90 pulgadas
152 a 228 cm |
Neumático trasero | 60 a 110 pulgadas
152 a 279 cm |
Peso Ford TW-20 | |
|---|---|
12,250 libras
5556 kg | |
12,850 lbs (cab)
5828 kg | |
Lastrado | 18.000 libras
8.164 kg |
Altura Ford TW-20 | |
|---|---|
Capó | 80 pulgadas
203 cm |
ROPS | 112.7 pulgadas
286 cm |
Cabaña | 116 pulgadas
294 cm |
Escape | 127,4 pulgadas
323 cm |
Pruebas
Prueba de Tractor de Nebraska 1300 | |
|---|---|
Diésel de 16 velocidades 2WD
22 de marzo - 10 de abril de 1979
Enlace: Archivo de la prueba de tractores de Nebraska 1300 | |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 135,60 cv
101,1 kW |
Consumo de combustible | 8.9 gal/hora
33.7 l/hora |
Potencia a la velocidad nominal del PTO | 131,43 cv
98,0 kW |
Consumo de combustible | 8.1 gal/hora
30.7 l/hora |
Rendimiento del enganche | |
Potencia máxima | 116,64 hp
87,0 kW |
Consumo de combustible | 8.9 gal/hora
33.7 l/hora |
Marcha 5PD usada para prueba de potencia. | |
Tracción máxima | 14155 lbs
6420 kg |
Engranaje 2PD usado para prueba de tiro. | |
Fotos

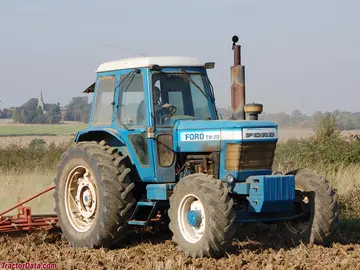

Ford TW-20, right side.
Ford TW-20, left side.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Ford TW-20.
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
