International Harvester 686

El International Harvester 686 es un tractor producido por International Harvester. La potencia de motor indicada es de 66,36 cv 49,5 kW.

Resumen

	1976 - 1980

Producción
Fabricante	International Harvester
Total construido	6.000
El precio original fue de $14,700 en 1980
El International Harvester 686 es casi idéntico al IH 666, simplemente se le cambió el nombre cuando la serie 86 llegó en 1976. Un cambio importante ocurrió en 1979, cuando el diésel 310 reemplazó al 312.

Motores International Harvester 686
International Harvester 5.1L motor diésel de 6 cilindros
International Harvester 4.8L 6-cyl gasolina
Detalles del motor ...

Transmisión International Harvester 686
caja de cambios de 10 velocidades con dos velocidades
Detalles de la transmisión ...

International Harvester 686 Power
Enganche (probado)	58,01 hp 43,3 kW
PTO (probado)	66,36 cv 49,5 kW
Detalles de la prueba de rendimiento...

Mecánico
Tracción trasera
Dirección asistida
Frenos de disco
ROPS de dos postes fijos.

Fotos

Fotos de International Harvester 686...

Capacidad
Combustible	31 gal 117.3 L
Sistema hidráulico	16 gal 60,6 L

Hidráulicos
Tipo	centro abierto
Capacidad	16 gal 60,6 L
Flujo total	12 gpm 45,4 lpm

Enganche de tractor
Tipo Trasero	II

Toma de fuerza (PTO)
Toma de fuerza trasera	independiente
Tipo de PTO trasero	540 (1,375)

Dimensiones y Neumáticos
Distancia entre ejes	103 pulgadas 261 cm
Peso	7770 libras 3524 kg
Neumático delantero	7.50-16
Neumático trasero	15.5-38
Dimensiones y neumáticos completos...

686 Números de Serie
Ubicación:	Carcasa del embrague en el lado derecho.
1976	7500
1977	7729
1978	9899
1979	11417
1980	12923
Preguntas frecuentes: Cómo leer una tabla de números de serie.

Referencias

Guía del comprador de 1979 publicada por International Harvester
Catálogo de Referencia de Equipos Agrícolas publicado en 1980, por International Harvester

Motor

Opciones del motor
International Harvester 5.1L motor diésel de 6 cilindros
International Harvester 4.8L 6-cyl gasolina

Detalle del motor
International Harvester D310
diésel
6 cilindros
refrigerado por líquido
Diesel construido en Alemania (Nuess) que reemplazó al diesel 312 en 1979.
Desplazamiento	310 cc 5,1 L
Diámetro/Carrera	3.875x4.375 pulgadas 98 x 111 mm
RPM nominal	2000
Voltios de arranque	12

Detalle del motor
International Harvester D-312
diésel
6 cilindros
refrigerado por líquido
Desplazamiento	312 cc 5.1 L
Diámetro/Carrera	3.875x4.410 pulgadas 98 x 112 mm
Filtro de aire	seco
RPM nominal	2000
RPM al ralentí	900-2000
Capacidad del aceite	12 qts 11.4 L
Capacidad del refrigerante	21 qts 19,9 L

Detalle del motor
International Harvester C291
gasolina
6 cilindros
refrigerado por líquido
Desplazamiento	291 cc 4.8 L
Diámetro/Carrera	3.75x4.39 pulgadas 95 x 112 mm
RPM nominal	2000

Transmisión

Transmisión
Transmisión	Amplificador de Par
Tipo	cambio de potencia de dos velocidades
Engranajes	10 hacia adelante y 2 hacia atrás
Capacidad del aceite	64 cuartos de galón 60,6 L

Velocidades
Con neumáticos traseros de 15.5-38.

Dimensiones

Neumáticos International Harvester 686
Parte delantera del tractor	7.50-16
Ag trasera	15.5-38

Dimensiones
Distancia entre ejes	103 pulgadas 261 cm
Longitud	162 pulgadas*Longitud total con enganche de 3 puntos 411 cm
Ancho	89.4 pulgadas*Ancho mínimo 227 cm
Altura (escape)	105 pulgadas 266 cm
Peso de envío diésel	7770 libras 3524 kg
Peso estabilizado	10340 lbs 4690 kg
Neumático delantero	58 a 82 pulgadas 147 a 208 cm
Neumático trasero	56 a 96 pulgadas 142 a 243 cm

Pruebas

Pruebas de Tractores
NTTL 1151: 312 diésel Amplificador de Par 2WD
NTTL 1152: Amplificador de torsión de gasolina 2WD
NTTL 1336: 310 diésel Amplificador de Par 2WD

Prueba de Tractor de Nebraska 1151
312 Amplificador de Torque Diésel 2WD 3 - 14 de noviembre de 1973 Enlace: Archivo de la Prueba de Tractores de Nebraska 1151
Rendimiento del PTO
Potencia a velocidad nominal del motor	66,29 cv 49,4 kW
Consumo de combustible	4,7 gal/hora 17,8 l/hora
Rendimiento del enganche
Potencia máxima	58,01 hp 43,3 kW
Consumo de combustible	4.6 gal/hora 17.4 l/hora
Engranaje 3-Directo usado para prueba de potencia.
Tracción máxima	8,012 libras 3634 kg
Engranaje 2-TA usado para prueba de tiro.

Prueba de Tractor de Nebraska 1152
Amplificador de Torque de Gasolina 2WD 5 de noviembre - 3 de diciembre de 1973 Enlace: Archivo de la Prueba de Tractor de Nebraska 1152
Rendimiento del PTO
Potencia a velocidad nominal del motor	66,30 hp 49,4 kW
Consumo de combustible	12.0 gal/hora 45.4 l/hora
Rendimiento del enganche
Potencia máxima	57,29 hp 42,7 kW
Consumo de combustible	5,7 gal/hora 21,6 l/hora
Engranaje 3-Directo usado para prueba de potencia.
Tracción máxima	7,981 lbs 3620 kg
Engranaje 2-TA usado para prueba de tiro.

Prueba de Tractor de Nebraska 1336
310 Amplificador de Torque Diésel 2WD 26 de marzo - 16 de abril de 1980 Enlace: Archivo de la Prueba de Tractores de Nebraska 1336
Rendimiento del PTO
Potencia a velocidad nominal del motor	66,36 cv 49,5 kW
Consumo de combustible	4.1 gal/hora 15.5 l/hora
Rendimiento del enganche
Potencia máxima	57,71 hp 43,0 kW
Consumo de combustible	4.1 gal/hora 15.5 l/hora
Engranaje 3-Directo usado para prueba de potencia.
Tracción máxima	8,013 libras 3634 kg
Engranaje 1-Directo usado para prueba de tiro.

Fotos

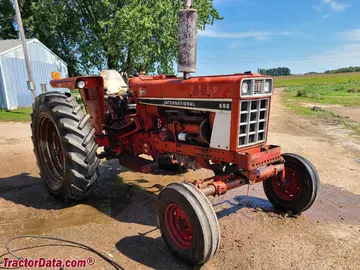

International 686, right side.

International 686, left side.

Guía de Aperos Recomendados y Dimensionamiento

Recomendaciones técnicas para International Harvester 686 basadas en su potencia de 66.38059339776848 CV y normas agrícolas ASAE.

Apero y Labor	Tamaño Recomendado	Régimen de Trabajo	Notas Técnicas
Arado de VertederaLabranza Primaria	3 to 4 Bottom (16")3 - 4 铧 (40 cm)	Servicio Pesado	Suitable for medium loam and stubble turnover.
Desbrozadora / Cortadora RotativaSegado y Limpieza	7 to 8 ft (84-96 in)2.1 - 2.4 m	Servicio Pesado	Heavy-duty twin spindle cutter for overgrown acreage.
Rotocultivador / RotovatorPreparación de Cama de Siembra	78 to 84 in200 - 215 cm	Servicio Pesado	Heavy commercial tiller with multi-speed gearbox.
Rastra de DiscosLabranza Secundaria	7 to 8 ft Tandem Disc2.1 - 2.4 m 对开双排耙	Servicio Mediano	Field leveling and clod breaking behind plows.
Empacadora de HenoHeno y Forraje	4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机	Servicio Pesado	Silage and dry hay; 540 RPM PTO with slip-clutch.

Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para International Harvester 686.

Autonomía de Campo Estimada: 9 hrs

Aproximadamente 9 horas de trabajo continuo al ~75% de potencia con el depósito lleno (31 gal / 117.3 L).

Consumo Horario Estimado (75% Carga)~3.5 gal/h (13.1 L/h)

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)

Norma Estándar: API CK-4 / CJ-4 Servicio Pesado

Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)

Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)

Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado

Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones International Harvester 686

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para International Harvester 686.

Introducir valor:

Unit:

Equivalencias convertidas:

Caballos de fuerza (HP)66.4 hp

Kilovatios (kW)49.5 kW

Caballos de vapor (CV / PS)67.3 PS
