International Harvester 706

El International Harvester 706 es un tractor producido por International Harvester. La potencia de motor indicada es de 76,56 cv 57,1 kW.

Resumen

	1963 - 1967 Tráctor de banda estándar Tractor de banda estándar

Producción
Fabricante	International Harvester
Tractor de banda estándar
Total construido	4,884
El precio original fue de $6,100 en 1967
El 706 estaba disponible con un nuevo diseño de Amplificador de Torque que evitaba el efecto de rueda libre al descender colinas. Un embrague manual sobre centro era una opción, que generalmente se encontraba en los modelos Wheatland (banda de rodadura estándar). El 706 estaba disponible con el Fast Hitch o un enganche de 3 puntos estándar. La toma de fuerza (PTO) contaba con ejes de 540 y 1000 RPM, ambos de los cuales giraban durante su uso.

Variantes
Farmall 706	cultivo de arrastre
IH 706	estándar de banda
IH 2706	industrial
706 Hi-Clear	alto-cultivo

Motores International Harvester 706
International Harvester 4.6L 6 cilindros diésel
International Harvester 5.1L motor diésel de 6 cilindros
International Harvester 4.3L 6-cyl gasolina
Cosechadora Internacional 4.8L 6 cilindros gasolina
Detalles del motor ...

Transmisiones International Harvester 706
8 velocidades
16 velocidades
Detalles de la transmisión ...

International Harvester 706 Power
Enganche (probado)	67,46 cv 50,3 kW
PTO (probado)	76,56 cv 57,1 kW
Detalles de la prueba de rendimiento...

Mecánico
Conducir	4x2 2WD
	4x4 MFWD 4WD (opcional)
Dirección asistida
Frenos de disco hidráulicos
Opcional con cabina, aire acondicionado disponible a partir de 1966

Fotos

Fotos de International Harvester 706...

Capacidad
Combustible	33 gal (gasolina/diésel) 124.9 L
	39 gal (gas LP) 147.6 L
Sistema hidráulico	17 gal 64,3 L

Hidráulicos
Tipo	centro abierto
Capacidad	17 gal 64,3 L
Válvulas	1 o 2
Caudal de la bomba	12 gpm 45,4 lpm
	17 gpm (opcional) 64,3 lpm
Flujo total	24 gpm 90,8 lpm
Flujo de dirección	9 lpm 34,1 lpm

Enganche de tractor
Tipo Trasero	II/I
Control	barra de torsión (opcional)
Tipo	IH Fast Hitch

Toma de fuerza (PTO)
Toma de fuerza trasera	independiente
Tipo de PTO trasero	540/1000

Dimensiones y Neumáticos
Distancia entre ejes	87.5 pulgadas (2WD) 222 cm
	87 pulgadas (4WD) 220 cm
Peso	8100 a 9160 libras
Neumático delantero	7.50-18
Neumático trasero	18.4-30
Dimensiones y neumáticos completos...

706 Números de serie
1963	501 (IH)
1964	1251 (IH)
1965	3478 (IH)
1966	4789 (IH)
1967	5316 (IH)
Preguntas frecuentes: Cómo leer una tabla de números de serie.

Polea de Correas
Diámetro	11 pulgadas 27 cm
Ancho	7.5 pulgadas 19 cm
RPM	1055
Velocidad	3,038 pies/min 925,98 metros/min

Eléctrica
Suelo	negativo
Amperaje de carga	25 (generador)
	32 (alternador)
Baterías	1 (gas)
	2 (diésel)
Voltaje de la batería	12 (gas)
	6 (diésel)

Referencias

706-806 Tractores publicados por International Harvester
Manual del operador McCormick Farmall e International 706 Tractores (1014498R3) publicado en 1965

Motor

Opciones del motor
International Harvester 4.6L 6 cilindros diésel
International Harvester 5.1L motor diésel de 6 cilindros
International Harvester 4.3L 6-cyl gasolina
Cosechadora Internacional 4.8L 6 cilindros gasolina

Detalle del motor
International Harvester D282
diésel
6 cilindros
refrigerado por líquido
El 282 fue el diésel original disponible para el 706. Más tarde fue reemplazado por el diésel fabricado en Alemania, el 310.
Desplazamiento	282 cc 4.6 L
Diámetro/Carrera	3.6875x4.3906 pulgadas 94 x 112 mm
RPM nominal	2300
Orden de encendido	1-5-3-6-2-4
Capacidad del refrigerante	21,5 qts 20,3 L
Juego de la válvula de admisión	0.027 pulgadas (caliente) 0.686 mm
Juego de válvulas de escape	0.027 pulgadas (caliente) 0.686 mm

Aceite del motor

Capacidad del aceite	9 qts 8.5 L

Detalle del motor
International Harvester D310
diésel
6 cilindros
refrigerado por líquido
El 310 reemplazó al 282 diésel en noviembre de 1966, número de serie 37237.
Desplazamiento	310 cc 5,1 L
Diámetro/Carrera	3.875x4.375 pulgadas 98 x 111 mm
RPM nominal	2300

Detalle del motor
International Harvester C263
gasolina
6 cilindros
refrigerado por líquido
El 263 también estuvo disponible como motor de gas LP.
Desplazamiento	263 cc 4,3 L
Diámetro/Carrera	3.5625x4.3906 pulgadas 90 x 112 mm
RPM nominal	2300
Capacidad del refrigerante	20.5 qts (gas) 19.4 L
	21 qts (gas LP) 19.9 L
Espacio de la bujía	0.023 pulgadas (gas) 0.584 mm
	0.015 pulgadas (LP) 0.381 mm
Espacio en el punto	0.020 pulgadas 0.508 mm
Juego de la válvula de admisión	0.027 pulgadas (caliente) 0.686 mm
Juego de válvulas de escape	0.027 pulgadas (caliente) 0.686 mm

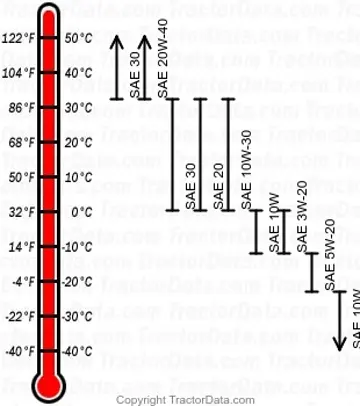

Aceite del motor

Capacidad del aceite	9 qts 8.5 L

Detalle del motor
Cosechadora Internacional C291
gasolina
6 cilindros
refrigerado por líquido
El 291 también estaba disponible como motor de gas LP.
Desplazamiento	291 cc 4.8 L
Diámetro/Carrera	3.75x4.39 pulgadas 95 x 112 mm
Compresión	7.5:1
RPM nominal	2300

Transmisión

Opciones de transmisión
8 velocidades
16 velocidades

Transmisión
Transmisión	engranaje deslizante
Engranajes	8 hacia adelante y 4 hacia atrás
Embrague	Disco seco de 12 pulgadas
Capacidad del aceite	68 qts 64,4 L
Tipo de aceite	IH Hy-Tran	IH Hy-Tran

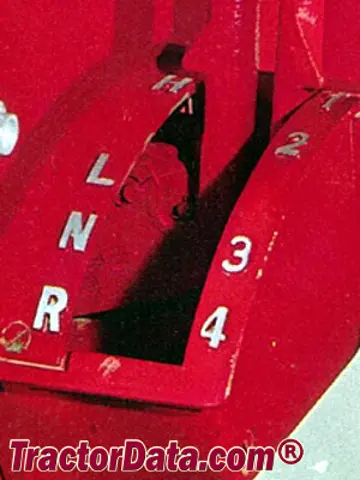

La transmisión 706 es controlada por medio de dos palancas. Una palanca de rango selecciona alto, bajo, rango inverso o neutro. Una palanca de velocidad separada selecciona una de cuatro velocidades. El tractor debe estar detenido y el embrague debe usarse para cambiar los engranajes de rango o velocidad.

	IH Hy-Tran

Velocidades
Con neumáticos traseros 18.4-30.

Patrón de turnos

Transmisión
Transmisión	Amplificador de Par
Engranajes	16 hacia adelante y 8 hacia atrás
Embrague	Disco seco de 12 pulgadas
Capacidad del aceite	68 qts 64,4 L
Tipo de aceite	IH Hy-Tran	IH Hy-Tran
El Amplificador de Par (TA) proporciona un sub-impulso accionado hidráulicamente que puede cambiarse, en movimiento, con cualquier selección de rango y velocidad en la transmisión principal. Usar el TA no requiere el embrague ni detener el tractor. Con la palanca en la posición hacia adelante, el TA está desactivado y la transmisión está en conducción directa. Para reducir la velocidad del tractor (aumentando la potencia de tracción) la palanca del TA debe tirarse suave y rápidamente hacia atrás, activando el TA. Para desactivar el TA y volver a la conducción directa, el TA debe moverse hacia adelante, con una ligera pausa en la posición central de la palanca.

	IH Hy-Tran

Velocidades
Con neumáticos traseros 18.4-30.

Dimensiones

Neumáticos International Harvester 706
Parte delantera del tractor	7.50-18 (2WD)
	11.2-24 (4WD)
Ag trasera	18.4-30

Dimensiones
Distancia entre ejes	87.5 pulgadas (2WD) 222 cm
	87 pulgadas (4WD) 220 cm
Longitud	149 pulgadas (2WD) 378 cm
	156 pulgadas (4WD) 396 cm
Ancho	80 pulgadas (mín.) 203 cm
	103 pulgadas (máx.) 261 cm
Altura (volante)	80 pulgadas (2WD) 203 cm
	80.5 pulgadas (4WD) 204 cm
Despeje (eje delantero)	13 pulgadas (4WD) 33 cm
	17 pulgadas (2WD) 43 cm
Libre (enganche)	12 pulgadas 30 cm
Eje trasero	diámetro de 3.25 pulgadas 82 mm
Neumático delantero	53 pulgadas 134 cm (fijo)
Neumático delantero	56/69/80 pulgadas 142/175/203 cm (ajustable)
Neumático trasero	60 a 84 pulgadas 152 a 213 cm

Peso de International Harvester 706
Envío	8,100 libras (gas) 3674 kg
	8,360 lbs (diésel) 3792 kg
En funcionamiento	8,285 libras (263 gas) 3758 kg
	8,530 libras (282 diésel) 3869 kg
	8.700 libras (291 gas) 3946 kg
	9,160 libras (310 diésel) 4154 kg
Lastrado	10,710 lbs 4858 kg

Pruebas

Pruebas de Tractores
NTTL 856: 282 diésel Amplificador de Par 2WD
NTTL 858: 263 gasolina Amplificador de Par 2WD
NTTL 955: 310 diésel Amplificador de Par 2WD
NTTL 956: 291 Amplificador de Torque de Gas LP 2WD
NTTL 957: 291 Amplificador de Par de Gas 2WD

Prueba de Tractor de Nebraska 856
282 diésel Amplificador de Torque 2WD 21 de octubre - 8 de noviembre de 1963 Enlace: Archivo de la Prueba de Tractor de Nebraska 856
Rendimiento del PTO
Potencia a velocidad nominal del motor	72.42 cv 54.0 kW
Consumo de combustible	5.5 gal/hora 20.8 l/hora
Potencia a la velocidad nominal del PTO	67,26 hp 50,2 kW
Consumo de combustible	5,1 gal/hora 19,3 l/hora
Rendimiento del enganche
Potencia máxima	65,12 cv 48,6 kW
Consumo de combustible	5.4 gal/hora 20.4 l/hora
Engranaje 2-Alto-TA usado para la prueba de potencia.
Tracción máxima	8.026 lbs 3640 kg
Engranaje 3-Bajo-TA utilizado para prueba de tiro.

Prueba de Tractor de Nebraska 858
263 Gasolina Amplificador de Torque 2WD 30 de octubre - 20 de noviembre de 1963 Enlace: Archivo de la prueba de tractores de Nebraska 858
Rendimiento del PTO
Potencia a velocidad nominal del motor	73,82 hp 55,0 kW
Consumo de combustible	5,7 gal/hora 21,6 l/hora
Potencia a la velocidad nominal del PTO	68,77 cv 51,3 kW
Consumo de combustible	5.2 gal/hora 19.7 l/hora
Rendimiento del enganche
Potencia máxima	66,18 hp 49,4 kW
Consumo de combustible	5.9 gal/hora 22.3 l/hora
Engranaje 2-Alto-TA usado para la prueba de potencia.
Tracción máxima	7,976 lbs 3617 kg
Engranaje 3-Bajo-TA utilizado para prueba de tiro.

Prueba de Tractor de Nebraska 955
310 diésel Amplificador de Torque 2WD 14 - 28 de noviembre de 1966 Enlace: Archivo de prueba de tractor de Nebraska 955
Rendimiento del PTO
Potencia a velocidad nominal del motor	76,09 hp 56,7 kW
Consumo de combustible	5.0 gal/hora 18.9 l/hora
Potencia a la velocidad nominal del PTO	71,84 hp 53,6 kW
Consumo de combustible	4,7 gal/hora 17,8 l/hora
Rendimiento del enganche
Potencia máxima	67,46 cv 50,3 kW
Consumo de combustible	5.0 gal/hora 18.9 l/hora
Engranaje 1-Alto-Directo usado para prueba de potencia.
Tracción máxima	8,416 lbs 3817 kg
Engranaje 3-Bajo-TA utilizado para prueba de tiro.

Prueba de Tractor de Nebraska 956
291 Amplificador de torque de gas LP 2WD 14 - 28 de noviembre de 1966 Enlace: Archivo de prueba de tractor de Nebraska 956
Rendimiento del PTO
Potencia a velocidad nominal del motor	76,3 hp 56,9 kW
Consumo de combustible	8,4 gal/hora 31,8 l/hora
Potencia a la velocidad nominal del PTO	70,98 hp 52,9 kW
Consumo de combustible	7.6 gal/hora 28.8 l/hora
Rendimiento del enganche
Potencia máxima	66,53 hp 49,6 kW
Consumo de combustible	8.3 gal/hora 31.4 l/hora
Engranaje 1-Alto-Directo usado para prueba de potencia.
Tracción máxima	8,387 lbs 3804 kg
Engranaje 3-Lo-TA usado para la prueba de tiro.

Prueba de Tractor de Nebraska 957
291 Amplificador de Torque de Gas 2WD 16 - 28 de Noviembre de 1966 Enlace: Archivo de Prueba de Tractor de Nebraska 957
Rendimiento del PTO
Potencia a velocidad nominal del motor	76,56 cv 57,1 kW
Consumo de combustible	6.3 gal/hora 23.8 l/hora
Potencia a la velocidad nominal del PTO	71,8 cv 53,5 kW
Consumo de combustible	5.8 gal/hora 22.0 l/hora
Rendimiento del enganche
Potencia máxima	65,67 hp 49,0 kW
Consumo de combustible	6.3 gal/hora 23.8 l/hora
Engranaje 1-Alto-DD utilizado para prueba de potencia.
Tracción máxima	8,387 lbs 3804 kg
Engranaje 3-Bajo-TA utilizado para prueba de tiro.

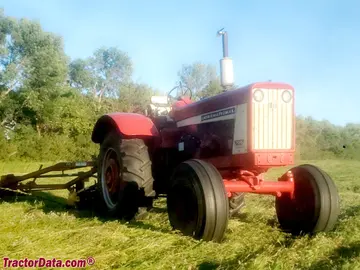

Fotos

International Harvester 706

Guía de Aperos Recomendados y Dimensionamiento

Recomendaciones técnicas para International Harvester 706 basadas en su potencia de 76.57236127298142 CV y normas agrícolas ASAE.

Apero y Labor	Tamaño Recomendado	Régimen de Trabajo	Notas Técnicas
Arado de VertederaLabranza Primaria	3 to 4 Bottom (16")3 - 4 铧 (40 cm)	Servicio Pesado	Suitable for medium loam and stubble turnover.
Desbrozadora / Cortadora RotativaSegado y Limpieza	7 to 8 ft (84-96 in)2.1 - 2.4 m	Servicio Pesado	Heavy-duty twin spindle cutter for overgrown acreage.
Rotocultivador / RotovatorPreparación de Cama de Siembra	78 to 84 in200 - 215 cm	Servicio Pesado	Heavy commercial tiller with multi-speed gearbox.
Rastra de DiscosLabranza Secundaria	10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙	Servicio Pesado	Aggressive residue cutting in corn/cotton stubble.
Empacadora de HenoHeno y Forraje	4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机	Servicio Pesado	Silage and dry hay; 540 RPM PTO with slip-clutch.

Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para International Harvester 706.

Autonomía de Campo Estimada: 8.3 hrs

Aproximadamente 8.3 horas de trabajo continuo al ~75% de potencia con el depósito lleno (33 gal / 124.9 L).

Consumo Horario Estimado (75% Carga)~4 gal/h (15.1 L/h)

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)

Norma Estándar: API CK-4 / CJ-4 Servicio Pesado

Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)

Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)

Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado

Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones International Harvester 706

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para International Harvester 706.

Introducir valor:

Unit:

Equivalencias convertidas:

Caballos de fuerza (HP)76.6 hp

Kilovatios (kW)57.1 kW

Caballos de vapor (CV / PS)77.6 PS

Comparativa con Modelos Competidores Directos

Compare International Harvester 706 con alternativas del mercado de la misma época y potencia similar.

Modelo Actual

International Harvester
