International Harvester TD-14

El International Harvester TD-14 es un tractor producido por International Harvester.

Resumen

Foto del tractor International Harvester TD-14
1939 - 1958 Tractor oruga agrícola
Producción
Fabricante
International Harvester
Tractor oruga agrícola
Construido en Melrose Park, Illinois, EE. UU.
Total construido
26.259
Variantes
T-14
rastreador de gas
TD-14
oruga diésel
Motor International Harvester TD-14
International Harvester 7.6L 4 cilindros diésel
Tanque de combustible
45 gal 170,3 L
Combustible auxiliar
1.4 gal 5.3 L
Detalles del motor ...
Transmisión International Harvester TD-14
transmisión de 6 velocidades
Detalles de la transmisión ...
International Harvester TD-14 Fuerza
Enganche (declarado)
53,5 cv 39,9 kW
Cinturón (declarado)
64 hp 47,7 kW
Enganche (probado)
51.82 cv 38.6 kW
Cinturón (probado)
61,56 hp 45,9 kW
Detalles de la prueba de rendimiento...
Mecánico
Conducir
rastreador
Estación de operador abierta.
Fotos

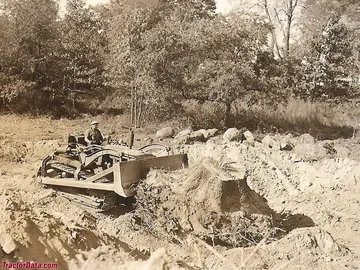

International TD-14, lado derecho
Fotos de International Harvester TD-14...
Dimensiones y Orugas
Peso
17500 lbs 7938 kg
cadenas de 16 pulgadas
Dimensiones completas y orugas...
Números de serie TD-14
Ubicación:
Placa de número de serie en la parte superior izquierda del tablero de instrumentos TD-14.
1939
TDF501
1940
TDF575
1941
TDF2045
1942
TDF3856
1943
TDF3580
1944
TDF7451
1945
TDF10728
1946
TDF12704
1947
TDF14437
1948
TDF21027
1949
TDF23357
Final
TDF26759
Preguntas frecuentes: Cómo leer una tabla de números de serie.
Polea de Correas
Diámetro
12.25 pulgadas 31 cm
Ancho
11 pulgadas 27 cm
RPM
844
Velocidad
2706 pies/min 824,79 metros/min
Referencias
TD-14 referencias literatura
TD-14 Diésel Tractores publicados por International Harvester
Catálogo General de la línea publicado en 1949, por International Harvester

Motor

Detalle del motor
International Harvester
diésel
4 cilindros
cabezal vertical refrigerado por líquido
Desplazamiento
460,7 cc 7,6 L
Diámetro/Carrera
4.75x6.50 pulgadas 121 x 165 mm
Filtro de aire
baño de aceite
RPM nominal
1350
Tipo de arranque
gasolina-arranque
Capacidad del aceite
16 qts 15,1 L
Capacidad del refrigerante
80 qts 75,7 L

Transmisión

Transmisión
Tipo
engranaje
Engranajes
6 hacia adelante y 2 hacia atrás
Embrague
disco seco
Capacidad del aceite
24 qts 22.7 L
Velocidades
TD-14 velocidades de marcha

Dimensiones

International Harvester TD-14 Orugas
Ancho
16 pulgadas 40 cm
Dimensiones
Longitud
134 pulgadas 340 cm
Ancho
74 pulgadas 187 cm
92 pulgadas (calibre ancho) 233 cm
Altura (capó)
73.75 pulgadas 187 cm
Altura (escape)
73.25 pulgadas 186 cm
Peso
17500 lbs 7938 kg
Grosor de la distancia al suelo
11.75 pulgadas 29 cm
Indicador
56 pulgadas 142 cm
Indicador
74 pulgadas 187 cm

Pruebas

Prueba de Tractor de Nebraska 343
Diésel de 6 velocidades oruga 6 de mayo - 31 de mayo de 1940 Enlace: Archivo Nebraska Tractor Test 343
Potencia de la banda (máx.)
61,56 hp 45,9 kW
Uso de combustible de la banda (máx.)
3.9 gal/hora 14.8 l/hora
Rendimiento del enganche
Potencia máxima
51.82 cv 38.6 kW
Engranaje 2 usado para prueba de potencia.
Tracción máxima
13,426 lbs 6090 kg
Engranaje 1 utilizado para la prueba de tiro.

Fotos

International TD-14, right side

International TD-14, right side

International TD-14, left side

International TD-14, left side

International TD-14

International TD-14

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para International Harvester TD-14.

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones International Harvester TD-14

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para International Harvester TD-14.

Equivalencias convertidas:

Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
