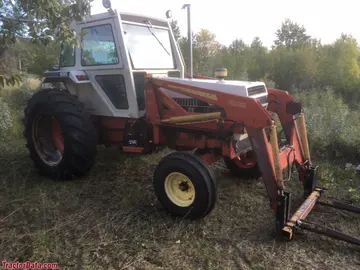

J.I. Case 1690
El J.I. Case 1690 es un tractor producido por J I Case. La potencia de motor indicada es de 90,39 hp 67,4 kW.
Resumen
 | 1980 - 1983
Serie 90Tractor utilitario
Serie 90
Tractor utilitario |
|---|
Producción | |
|---|---|
Fabricante | J.I. Case |
Tractor utilitario | |
Construido en Meltham Mills, Huddersfield, Inglaterra | |
El precio original fue de $30,000 en 1983 | |
Motor J.I. Case 1690 | |
|---|---|
J.I. Case 5.4L 6 cilindros diésel | |
Tanque de combustible | 26 gal
98,4 L |
Detalles del motor ...  | |
Transmisiones J.I. Case 1690 | |
|---|---|
12 velocidades síncronas | |
12-velocidad cambio parcial asistido | |
Detalles de la transmisión ...  |
J.I. Case 1690 Potencia | |
|---|---|
PTO (declarado) | 90 hp
67,1 kW |
Enganche (probado) | 72,55 hp
54,1 kW |
PTO (probado) | 90,39 hp
67,4 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción en dos o cuatro ruedas | |
Dirección asistida | |
Frenos de disco húmedos hidráulicos | |
ROPS de dos postes. Cabina opcional. |
Fotos | |
|---|---|
 | |
Fotos de J.I. Case 1690...  |
Hidráulicos | |
|---|---|
Tipo | centro abierto |
Caudal de la bomba | 20 gpm
75,7 lpm |
Enganche de tractor | |
|---|---|
Tipo Trasero | II |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Tipo de PTO trasero | 540/1000 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 100.5 pulgadas
255 cm |
Peso | 8755 libras
3971 kg |
Neumático delantero | 10.00-16 |
Neumático trasero | 18.4-34 |
Dimensiones y neumáticos completos...  | |
J.I. Case 1690 accesorios | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
1690 Números de Serie | |
|---|---|
1980 | 11120101 |
1981 | 11211841 |
1982 | 11213684 |
1983 | 11214373 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | negativo |
Voltaje de la batería | 12 |
Referencias | |
|---|---|
 | |
Modelos 56L y 66L Cargas de Granja publicados en 1980, por J.I. Case | |
Modelos 74L y 56L Cargadores Frontales publicados en 1983, por J.I. Case | |
1490/1690 Tractores de uso general publicados en 1981, por J.I. Case | |
Una excelente nueva línea General Purpose Ninety Series publicada en 1980, por J.I. Case | |
Potencia para la productividad en todas las estaciones publicada en 1982, por J.I. Case | |
La Guía del Comprador de Especialistas en Tractores publicada en 1983, por J.I. Case |
Motor
Detalle del motor | |
|---|---|
J.I. Case | |
diésel | |
6 cilindros | |
refrigerado por líquido | |
Desplazamiento | 329 cc
5.4 L |
Diámetro/Carrera | 3.939x4.50 pulgadas
100 x 114 mm |
Filtro de aire | elementos de papel dual |
Compresión | 16:1 |
RPM nominal | 2200 |
Voltios de arranque | 12 |
Capacidad del refrigerante | 16 qts
15,1 L |
Transmisión
Opciones de transmisión | |
|---|---|
12 velocidades síncronas | |
12-velocidad cambio parcial asistido |
Transmisión | |
|---|---|
Tipo | sincronizador |
Engranajes | 12 hacia adelante y 4 hacia atrás |
Embrague | freno de disco seco hidráulico |
Velocidades | |
|---|---|
 |
Transmisión | |
|---|---|
Tipo | cambio parcial de potencia |
Engranajes | 12 hacia adelante y 4 hacia atrás |
Embrague | freno de disco seco hidráulico |
Tres marchas, más reversa, con una transmisión de potencia de cuatro rangos. | |
Dimensiones
Neumáticos J.I. Case 1690 | |
|---|---|
Parte delantera del tractor | 10.00-16 |
Ag trasera | 18.4-34 |
Dimensiones | |
|---|---|
Distancia entre ejes | 100.5 pulgadas
255 cm |
4WD ROPS Peso operativo | 8755 libras
3971 kg |
Peso estabilizado | 12470 lbs
5656 kg |
Tracción 4WD, dibujo delantero | 59 a 71 pulgadas
149 a 180 cm |
Neumático trasero | 60.75 a 85 pulgadas
154 a 215 cm |
Pruebas
Prueba de Tractor de Nebraska 1383 | |
|---|---|
Diésel de 12 velocidades síncrona 4WD
27 de marzo - 21 de abril de 1981
Enlace: Archivo de la prueba de tractores de Nebraska 1383 | |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 90,39 hp
67,4 kW |
Consumo de combustible | 5.8 gal/hora
22.0 l/hora |
Potencia a la velocidad nominal del PTO | 87,76 cv
65,4 kW |
Consumo de combustible | 5.5 gal/hora
20.8 l/hora |
Rendimiento del enganche | |
Potencia máxima | 72,55 hp
54,1 kW |
Consumo de combustible | 5.5 gal/hora
20.8 l/hora |
Engranaje 3-2 usado para prueba de potencia. | |
Tracción máxima | 10536 lbs
4779 kg |
Engranaje 3-1 utilizado para prueba de tiro. | |
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para J I Case J.I. Case 1690 basadas en su potencia de 90.39 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Servicio Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 7 to 8 ft (84-96 in)2.1 - 2.4 m | Servicio Pesado | Heavy-duty twin spindle cutter for overgrown acreage. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 78 to 84 in200 - 215 cm | Servicio Pesado | Heavy commercial tiller with multi-speed gearbox. |
Rastra de DiscosLabranza Secundaria | 10 to 14 ft Tandem / Offset3.0 - 4.2 m 重型交错耙 | Servicio Pesado | Aggressive residue cutting in corn/cotton stubble. |
Empacadora de HenoHeno y Forraje | 4x4 to 4x5 Round Baler1.2x1.5 m 紧凑圆捆机 | Servicio Pesado | Silage and dry hay; 540 RPM PTO with slip-clutch. |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para J I Case J.I. Case 1690.
Autonomía de Campo Estimada: 5.5 hrs
Aproximadamente 5.5 horas de trabajo continuo al ~75% de potencia con el depósito lleno (26 gal / 98.4 L).
Consumo Horario Estimado (75% Carga)~4.7 gal/h (17.8 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones J I Case J.I. Case 1690
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para J I Case J.I. Case 1690.
Equivalencias convertidas:
Caballos de fuerza (HP)90.4 hp
Kilovatios (kW)67.4 kW
Caballos de vapor (CV / PS)91.6 PS
Comparativa con Modelos Competidores Directos
Compare J.I. Case 1690 con alternativas del mercado de la misma época y potencia similar.
Modelo Actual
J I Case
J.I. Case 1690
Potencia del Motor:90,39 hp
67,4 kW
★ Baseline Reference
International HarvesterCompetidor Directo
International Harvester 834
Potencia del Motor:81.8
Años de Producción:1972 - 1974
Massey FergusonCompetidor Directo
Massey Ferguson 440
Potencia del Motor:82
Años de Producción:2001 - 2010
