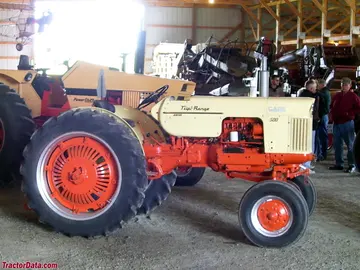

J.I. Case 511-B
El J.I. Case 511-B es un tractor producido por J I Case.
Resumen
 | 1958 - 1960
Serie 500B de tractores para cultivos en hilera
Serie 500B
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | J.I. Case |
Tractor para cultivos en hileras | |
Construido en Rock Island, Illinois, EE. UU. | |
Total construido | 1,481 |
El precio original fue de $3,700 en 1960 | |
Variantes | |
|---|---|
510B | utilidad |
511B | cultivo de arrastre |
Motor J.I. Case 511-B | |
|---|---|
J.I. Case 2.7L 4 cilindros gasolina | |
Detalles del motor ...  |
Transmisiones J.I. Case 511-B | |
|---|---|
cambio de 4 velocidades | |
transmisión de 12 velocidades | |
Detalles de la transmisión ...  |
J.I. Case 511-B Power | |
|---|---|
PTO (declarado) | 45 hp
33,6 kW |
Enganche (probado) | 39,05 cv
29,1 kW |
Cinturón (probado) | 45,10 cv
33,6 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción trasera | |
Dirección manual | |
Frenos de disco | |
Estación de operador abierta. |
Fotos | |
|---|---|
 | |
Fotos de J.I. Case 511-B...  |
Capacidad | |
|---|---|
Combustible | 13.8 gal
52.2 L |
Sistema hidráulico | 3 gal
11,4 L |
Hidráulicos | |
|---|---|
Tipo | centro abierto |
Capacidad | 3 gal
11,4 L |
Presión | 1200 psi
82,7 bar |
Enganche de tractor | |
|---|---|
Tipo | Case Águila Hitch OptOpcional |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | transmisión |
Tipo de PTO trasero | 540 (1,375) |
RPM del motor | 540@1925 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 87 pulgadas
220 cm |
Peso | 4721 libras
2141 kg |
Neumático delantero | 6.00-16 |
Neumático trasero | 12.4-36 |
Dimensiones y neumáticos completos...  | |
Accesorios J.I. Case 511-B | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
Números de serie 511-B | |
|---|---|
Ubicación: | Placa de número de serie en el tablero de instrumentos |
1958 | 6095001 |
1959 | 6120001 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Polea de Correas | |
|---|---|
Diámetro | 9.25 pulgadas
23 cm |
Ancho | 6.4 pulgadas
16 cm |
RPM | 1360 |
Velocidad | 3290 pies/min
1002,79 metros/min |
Eléctrica | |
|---|---|
Suelo | positivo |
Voltaje de la batería | 12 |
Capacidad de la batería AH | 50 |
Referencias | |
|---|---|
 | |
J.I. Case presenta publicado en 1957 |
Motor
Detalle del motor | |
|---|---|
J.I. Case G164 | |
gasolina | |
4 cilindros | |
cabezal vertical refrigerado por líquido | |
Desplazamiento | 164,5 cc
2,7 L |
Diámetro/Carrera | 3.6525x4.125 pulgadas
93 x 105 mm |
Filtro de aire | baño de aceite |
Compresión | 7.3:1 |
RPM nominal | 2000 |
Arranque | eléctrico |
Voltios de arranque | 12 |
Capacidad del refrigerante | 12 qts
11.4 L |
Aceite del motor | |
|---|---|
 | |
Capacidad del aceite | 5 qts
4.7 L |
Cambio de aceite | 100 horas |
Transmisión
Opciones de transmisión | |
|---|---|
cambio de 4 velocidades | |
transmisión de 12 velocidades |
Transmisión | |
|---|---|
Tipo | engranaje |
Engranajes | 4 hacia adelante y 1 en reversa |
Capacidad del aceite | 44 qts
41,6 L |
Velocidades | |
|---|---|
Con neumáticos traseros de 12.4-36. | |
 |
Transmisión | |
|---|---|
Transmisión | Rango Triplé |
Tipo | engranaje |
Engranajes | 12 hacia adelante y 3 hacia atrás |
Capacidad del aceite | 44 qts
41,6 L |
Cuatro marchas, más reversa, en tres rangos. | |
Velocidades | |
|---|---|
Con neumáticos traseros de 12.4-36. | |
 |
Dimensiones
Neumáticos J.I. Case 511-B | |
|---|---|
Parte delantera del tractor | 6.00-16 |
Ag trasera | 12.4-36 |
Parte delantera del tractor | 6.50-16 |
Ag trasera | 11.2-36 |
13.9-36 | |
Dimensiones | |
|---|---|
Distancia entre ejes | 87 pulgadas
220 cm |
Longitud | 138 pulgadas
350 cm |
Ancho | 80.75 pulgadas*Ancho en los extremos del eje.
205 cm |
Altura (volante) | 65.5 pulgadas
166 cm |
Altura (escape) | 85.5 pulgadas
217 cm |
Peso en operación | 4721 libras
2141 kg |
Peso estabilizado | 7463 lbs
3385 kg |
Neumático delantero | 9.1/15.1 pulgadas
23/38 cm (triciclo) |
Neumático delantero | 54 a 78 pulgadas
137 a 198 cm (frontal ancho) |
Neumático delantero | 44 a 60 pulgadas
111 a 152 cm (delantero estrecho ancho) |
Neumático trasero | 54 a 88 pulgadas
137 a 223 cm |
Pruebas
Prueba de Tractor de Nebraska 646 | |
|---|---|
Gasolina 12 velocidades 2WD
14 - 18 de abril de 1958
Enlace: Archivo de la prueba de tractores de Nebraska 646 | |
Potencia de la banda (máx.) | 45,10 cv
33,6 kW |
Uso de combustible de la banda (máx.) | 4.1 gal/hora
15.5 l/hora |
Rendimiento del enganche | |
Potencia máxima | 39,05 cv
29,1 kW |
Engranaje 5 utilizado para prueba de potencia. | |
Tracción máxima | 5,635 lbs
2556 kg |
Engranaje 1 utilizado para la prueba de tiro. | |
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para J I Case J.I. Case 511-B.
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones J I Case J.I. Case 511-B
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para J I Case J.I. Case 511-B.
Equivalencias convertidas:
Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
