John Deere 4430
El John Deere 4430 es un tractor producido por John Deere. La potencia de motor indicada es de 125,88 hp 93,9 kW.
Resumen
 | 1973 - 1977
Generación II Serie de tractores para cultivos en hilera
Serie Generación II
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | John Deere |
Tractor para cultivos en hileras | |
Construido en Waterloo, Iowa, EE. UU. | |
El precio original era de $23,000 en 1977 | |
Variantes | |
|---|---|
4430 | cultivo de arrastre |
4430 Hi-Crop | alto despeje |
Motor John Deere 4430 | |
|---|---|
John Deere 6.6L 6 cilindros diésel | |
Detalles del motor ...  |
Transmisiones John Deere 4430 | |
|---|---|
8 velocidades parcialmente sincronizadas | |
16 velocidades de cambio parcial asistido | |
8-velocidades cambio de potencia total | |
transmisión de 13 velocidades | |
Detalles de la transmisión ...  |
John Deere 4430 Power | |
|---|---|
PTO (declarado) | 125 hp
93,2 kW |
Enganche (probado) | 104,99 cv
78,3 kW |
PTO (probado) | 125,88 hp
93,9 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Conducir | 4x2 2WD |
4x4 HFWD 4WD | |
Tracciones finales | planetario |
Bloqueo diferencial | trasera hidro-mecánica |
Dirección asistida | |
Frenos hidráulicos de disco húmedo diferenciales | |
Roll-Gard ROPS opcional. Carrocería y cabina Sound Gard opcionales. | |
Fotos | |
|---|---|
 | |
Fotos de John Deere 4430...  |
Capacidad | |
|---|---|
Combustible | 46 gal
174.1 L |
Sistema hidráulico | 11 gal
41,6 L |
10 gal (Power Shift)
37,9 L | |
Hidráulicos | |
|---|---|
Tipo | centro cerrado |
Capacidad | 11 gal
41,6 L |
10 gal (Power Shift)
37,9 L | |
Presión | 2250 psi
155,1 bar |
Válvulas | 1 a 3 |
Caudal de la bomba | 22 gpm
83,3 lpm |
Enganche de tractor | |
|---|---|
Tipo Trasero | II |
Elevación trasera | 4550 libras
2063 kg |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Tipo de PTO trasero | 540/1000 (1.375) |
RPM del motor | 540@2200 |
1000@2200 | |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 106,6 pulgadas
270 cm |
Peso | 9732 a 11350 libras |
Neumático delantero | 10.00-16 |
Neumático trasero | 18.4-38 |
Dimensiones y neumáticos completos...  | |
Adjuntos John Deere 4430 | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
Números de serie 4430 | |
|---|---|
1973 | 1000 |
1974 | 17500 |
1975 | 33050 |
1976 | 47222 |
1977 | 62960 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Amperaje de carga ROPS | 37 |
Amperaje de carga del tractor | 55 |
Baterías | 2 |
CCA de la batería | 800 |
Voltaje de la batería | 6 |
Grupo de la batería | 5D |
Referencias | |
|---|---|
 | |
4230-4430-4630 publicado en 1974, por John Deere | |
Tractores de 80 a 150 cv publicados en 1975, por John Deere | |
Hacer de su próxima tractor una inversión tradicionalmente buena de John Deere publicada en 1975 | |
Tractor John Deere 4430 (OM-R65532 A7) publicado en 1976 | |
Manual del operador John Deere 4430 Tractor (OM-R65532) publicado en 1976 | |
Manual de información del producto publicado en 1975, por John Deere |
Motor
Detalle del motor | |
|---|---|
John Deere | |
turboalimentado diésel | |
6 cilindros | |
líquido refrigerado, eje horizontal en línea | |
Desplazamiento | 404 cc
6.6 L |
Diámetro/Carrera | 4.25x4.75 pulgadas
108 x 121 mm |
Sistema de combustible | inyección directa |
Filtro de aire | seco con elemento secundario |
Precalentamiento | inyección de éter |
calentador de refrigerante OptOptional | |
Compresión | 15.5:1 |
RPM nominal | 2200 |
RPM al ralentí | 800-2200 |
RPM de funcionamiento | 1500-2200 |
Orden de encendido | 1-5-3-6-2-4 |
Arranque | eléctrico |
Voltios de arranque | 12 |
Capacidad del refrigerante | 30 qts
28.4 L |
32 cuartos (con calentador)
30,3 L | |
Juego de la válvula de admisión | 0.018 pulgadas
0.457 mm |
Juego de válvulas de escape | 0.028 pulgadas
0.711 mm |
Aceite del motor | |
|---|---|
 | |
Capacidad del aceite | 17 qts
16,1 L |
Cambio de aceite | 100 horas |
Transmisión
Opciones de transmisión | |
|---|---|
8 velocidades parcialmente sincronizadas | |
16 velocidades de cambio parcial asistido | |
8-velocidades cambio de potencia total | |
transmisión de 13 velocidades |
Transmisión | |
|---|---|
Transmisión | John Deere Syncro-Range |
Tipo | parcialmente sincronizado |
Engranajes | 8 hacia adelante y 2 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Capacidad del aceite | 44 qts
41,6 L |
Cuatro estaciones de cambios con dos marchas cada una, más marcha atrás en las primeras dos estaciones de cambios. El tractor debe estar detenido y el embrague debe usarse para cambiar entre estaciones. Una vez en una estación de cambios, el tractor puede cambiar de marcha en movimiento, utilizando el embrague, entre las marchas de esa estación. | |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

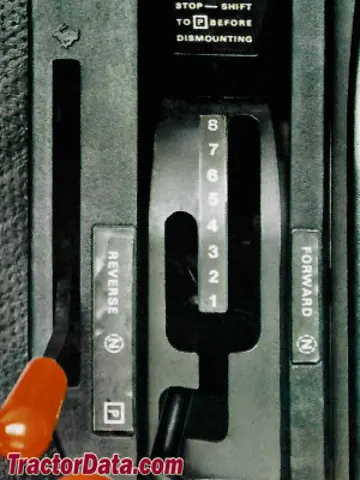

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | John Deere Quad-Range |
Tipo | cambio parcial de potencia |
Engranajes | 16 hacia adelante y 6 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Capacidad del aceite | 44 qts
41,6 L |
Cuatro marchas (1-4) en cuatro rangos (A-D). Power shift entre marchas 1-2 y 3-4 en cada rango con un cambio sincronizado (usando embrague) entre 2-3. El tractor debe estar detenido para cambiar de rango. | |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

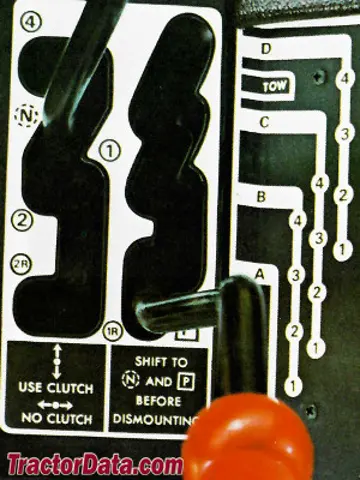

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | John Deere Power Shift |
Tipo | cambio de potencia total |
Engranajes | 8 hacia adelante y 4 hacia atrás |
Embrague | discos hidráulicos húmedos |
Capacidad del aceite | 40 qts
37,9 L |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

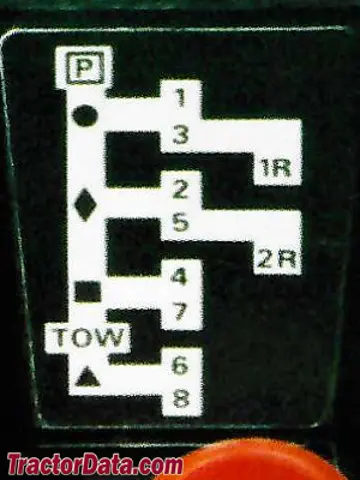

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | Creeper de Rango Sincro |
Tipo | criador |
Engranajes | 13 hacia adelante y 4 hacia atrás |
El rango opcional de arrastre agrega velocidades adicionales a los primeros cinco engranajes de la transmisión Syncro-Range. Un seguro evita el cambio a los engranajes del 6 al 8 mientras el arrastre está activado. | |

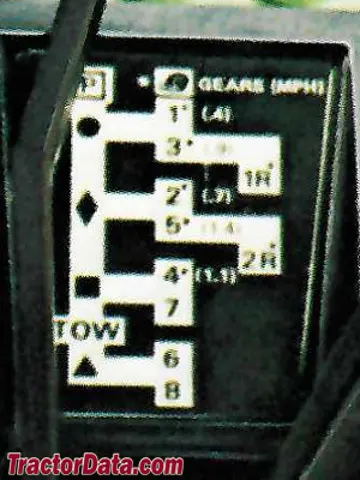

Patrón de turnos | |
|---|---|
 |
Dimensiones
Neumáticos John Deere 4430 | |
|---|---|
Parte delantera del tractor | 10.00-16 |
Ag trasera | 18.4-38 |
Parte delantera del tractor | 7.5-15 |
11L-15 | |
7.50-18 | |
11.00-16 | |
14L-16A | |
Ag trasera | 23.1-30 |
18.4-34 | |
20.8-34 | |
16.9-38 | |
Dimensiones | |
|---|---|
Distancia entre ejes | 106,6 pulgadas
270 cm |
Longitud | 160,75 pulgadas
408 cm |
Ancho | 89.625 pulgadas (eje)
227 cm |
70.8 pulgadas (guardabarros)
179 cm | |
82 pulgadas (parafangos de la cabina)
208 cm | |
Eje trasero de cremallera y piñón | 3.39 por 90 pulgadas
86 por 2286 mm |
Eje trasero de cremallera y piñón | 3.39 por 96 pulgadas
86 por 2438 mm |
Eje trasero de cremallera y piñón | 3.39 por 104 pulgadas
86 por 2641 mm |
Eje trasero de cremallera y piñón | 3.62 por 104 pulgadas
91 por 2641 mm |
Eje trasero de cremallera y piñón | 3.62 por 113 pulgadas
91 por 2870 mm |
Neumático delantero | 48 a 77,9 pulgadas
121 a 197 cm |
Neumático delantero | 52 a 85.9 pulgadas
132 a 218 cm |
Neumático delantero | De 58 a 95.9 pulgadas
De 147 a 243 cm |
Neumático delantero | 64 a 88 pulgadas
162 a 223 cm (4WD) |
Neumático trasero | 60 a 94 pulgadas
152 a 238 cm |
Neumático trasero | 60 a 101 pulgadas
152 a 256 cm |
Neumático trasero | 61 a 109 pulgadas
154 a 276 cm |
Neumático trasero | 61 a 118 pulgadas
154 a 299 cm |
Peso John Deere 4430 | |
|---|---|
Envío ROPS | 9732 libras
4414 kg |
Envío en cabina | 10762 lbs
4881 kg |
En funcionamiento | 11350 lbs
5148 kg |
Lastrado | 15060 libras
6831 kg |
Altura John Deere 4430 | |
|---|---|
Volante | 85.25 pulgadas
216 cm |
Cabaña | 114 pulgadas
289 cm |
Escape ROPS | 109.3 pulgadas
277 cm |
Escape de Cabina | 125.25 pulgadas
318 cm |
Pruebas
Prueba de Tractor de Nebraska 1110 | |
|---|---|
Diesel Quad-Range 2WD
5 - 13 de octubre de 1974
Enlace: Archivo de la prueba de tractores de Nebraska 1110 | |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 125,88 hp
93,9 kW |
Consumo de combustible | 8.1 gal/hora
30.7 l/hora |
Rendimiento del enganche | |
Potencia máxima | 104,99 cv
78,3 kW |
Consumo de combustible | 8.1 gal/hora
30.7 l/hora |
Tracción máxima | 12032 libras
5457 kg |
Accesorios
Visión general de los implementos | |
|---|---|
Cargadora John Deere 148 | |
Cargadora John Deere 158 |
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para John Deere 4430 basadas en su potencia de 125.88 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 4 to 5 Bottom (16-18")4 - 5 铧 (40-45 cm) | Servicio Pesado | Heavy primary tillage; semi-mounted hitch recommended. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 10 to 12 ft Flex-Wing3.0 - 3.6 m 折叠双翼 | Servicio Pesado | Wide swath pasture and crop residue shredding. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Cultivos | Deep intensive seedbed preparation for commercial row crops. |
Rastra de DiscosLabranza Secundaria | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Cultivos | Wide commercial field leveling; requires hydraulic remotes. |
Empacadora de HenoHeno y Forraje | 5x6 Round Baler or 3x3 Mid Square1.5x1.8 m 大圆捆或中型方捆机 | Servicio Pesado | High density baling; requires minimum 85 PTO HP. |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para John Deere 4430.
Autonomía de Campo Estimada: 7 hrs
Aproximadamente 7 horas de trabajo continuo al ~75% de potencia con el depósito lleno (46 gal / 174.1 L).
Consumo Horario Estimado (75% Carga)~6.5 gal/h (24.8 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones John Deere 4430
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para John Deere 4430.
Equivalencias convertidas:
Caballos de fuerza (HP)125.9 hp
Kilovatios (kW)93.9 kW
Caballos de vapor (CV / PS)127.6 PS
