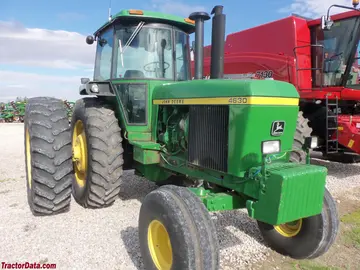

John Deere 4630
El John Deere 4630 es un tractor producido por John Deere. La potencia de motor indicada es de 150,66 hp 112,3 kW.
Resumen
 | 1973 - 1977
Generación II Serie de tractores para cultivos en hilera
Serie Generación II
Tractor para cultivos en hileras |
|---|
Producción | |
|---|---|
Fabricante | John Deere |
Tractor para cultivos en hileras | |
Construido en Waterloo, Iowa, EE. UU. | |
El precio original fue de $27.080 en 1977 | |
Motor John Deere 4630 | |
|---|---|
John Deere 6.6L 6 cilindros diésel | |
Tanque de combustible | 65 gal
246.0 L |
Detalles del motor ...  | |
Transmisiones John Deere 4630 | |
|---|---|
8 velocidades parcialmente sincronizadas | |
16 velocidades de cambio parcial asistido | |
8-velocidades cambio de potencia total | |
Detalles de la transmisión ...  |
John Deere 4630 Power | |
|---|---|
PTO (declarado) | 150 hp
111,9 kW |
Enganche (probado) | 127,92 hp
95,4 kW |
PTO (probado) | 150,66 hp
112,3 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Conducir | 4x2 2WD |
4x4 HFWD 4WD | |
Tracciones finales | planetario |
Bloqueo diferencial | trasera hidro-mecánica |
Dirección asistida | |
Frenos hidráulicos de disco húmedo diferenciales | |
Cabina Sound-Gard con aire acondicionado de serie. | |
Fotos | |
|---|---|
 | |
Fotos de John Deere 4630...  |
Hidráulicos | |
|---|---|
Tipo | centro cerrado |
Válvulas | 1 a 3 |
Enganche de tractor | |
|---|---|
Tipo Trasero | III/IIIN |
Elevación trasera | 5260 libras
2385 kg |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Tipo de PTO trasero | 1000 (1.375) |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 112.65 pulgadas
286 cm |
Peso | 16250 lbs
7371 kg |
Neumático delantero | 10.00-16 |
Neumático trasero | 18.4-38 |
Dimensiones y neumáticos completos...  | |
Adjuntos John Deere 4630 | |
|---|---|
cargador frontal | |
Detalles de acoplamiento...  |
Números de Serie 4630 | |
|---|---|
1973 | 1000 |
1974 | 7022 |
1975 | 11717 |
1976 | 18392 |
1977 | 25794 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Baterías | 2 |
Voltaje de la batería | 6 |
Referencias | |
|---|---|
 | |
4230-4430-4630 publicado en 1974, por John Deere | |
Tractores de 80 a 150 cv publicados en 1975, por John Deere | |
Hacer de su próxima tractor una inversión tradicionalmente buena de John Deere publicada en 1975 |
Motor
Detalle del motor | |
|---|---|
John Deere | |
diesel turboalimentado con refrigeración intermedia | |
6 cilindros | |
líquido refrigerado, eje horizontal en línea | |
Desplazamiento | 404 cc
6.6 L |
Diámetro/Carrera | 4.25x4.75 pulgadas
108 x 121 mm |
Filtro de aire | seco con elemento secundario |
Precalentamiento | inyección de éter |
calentador de refrigerante OptOptional | |
Compresión | 16,0:1 |
RPM nominal | 2200 |
Orden de encendido | 1-5-3-6-2-4 |
Arranque | eléctrico |
Voltios de arranque | 12 |
Capacidad del aceite | 17 qts
16,1 L |
Capacidad del refrigerante | 36 qts
34,1 L |
Transmisión
Opciones de transmisión | |
|---|---|
8 velocidades parcialmente sincronizadas | |
16 velocidades de cambio parcial asistido | |
8-velocidades cambio de potencia total |
Transmisión | |
|---|---|
Transmisión | John Deere Syncro-Range |
Tipo | parcialmente sincronizado |
Engranajes | 8 hacia adelante y 2 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Cuatro estaciones de cambios con dos marchas cada una, más marcha atrás en las primeras dos estaciones de cambios. El tractor debe estar detenido y el embrague debe usarse para cambiar entre estaciones. Una vez en una estación de cambios, el tractor puede cambiar de marcha en movimiento, utilizando el embrague, entre las marchas de esa estación. | |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

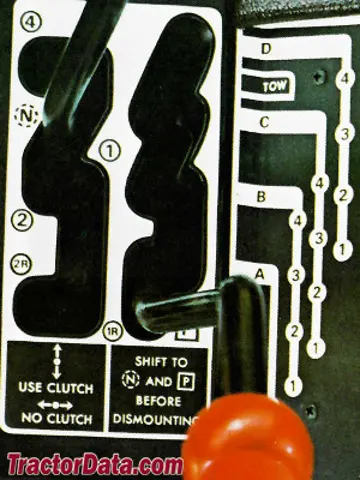

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | John Deere Quad-Range |
Tipo | cambio parcial de potencia |
Engranajes | 16 hacia adelante y 6 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Cuatro marchas (1-4) en cuatro rangos (A-D). Power shift entre marchas 1-2 y 3-4 en cada rango con un cambio sincronizado (usando embrague) entre 2-3. El tractor debe estar detenido para cambiar de rango. | |

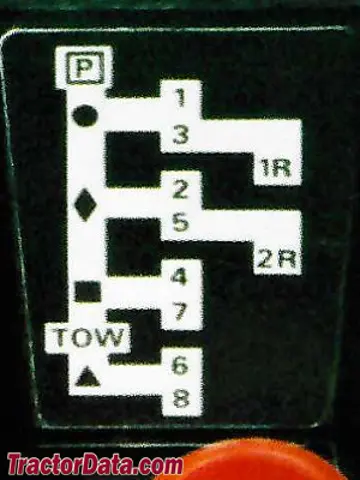

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Transmisión | John Deere Power Shift |
Tipo | cambio de potencia total |
Engranajes | 8 hacia adelante y 4 hacia atrás |
Embrague | discos hidráulicos húmedos |
Velocidades | |
|---|---|
Con neumáticos traseros de 18.4-38. | |
 |

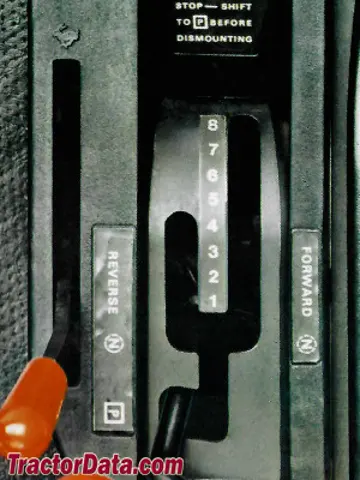

Patrón de turnos | |
|---|---|
 |
Dimensiones
Neumáticos John Deere 4630 | |
|---|---|
Parte delantera del tractor | 10.00-16 |
Ag trasera | 18.4-38 |
Parte delantera del tractor | 14L-16A |
11.00-16 | |
9.50-20 | |
Ag trasera | 24.5-32 |
20.8-38 | |
Dimensiones | |
|---|---|
Distancia entre ejes | 112.65 pulgadas
286 cm |
Longitud | 171.2 pulgadas
434 cm |
Altura (volante) | 93,6 pulgadas
237 cm |
Altura (cabina) | 116.9 pulgadas
296 cm |
Peso en operación | 16250 lbs
7371 kg |
Despeje (eje delantero) | 24,9 pulgadas
63 cm |
Despeje (eje trasero) | 28.1 pulgadas
71 cm |
Libre (enganche) | 15,4 pulgadas
39 cm |
Eje trasero de cremallera y piñón | 3.62 por 96 pulgadas
91 por 2438 mm |
Eje trasero de cremallera y piñón | 3.62 por 108 pulgadas
91 por 2743 mm |
Eje trasero de cremallera y piñón | 3.62 por 118 pulgadas
91 por 2997 mm |
Eje trasero de cremallera y piñón | 3.94 por 118 pulgadas
100 por 2997 mm |
Neumático delantero | 56 a 83,6 pulgadas
142 a 212 cm |
Neumático delantero | 64 a 95,6 pulgadas
162 a 242 cm |
Neumático delantero | 72 a 88 pulgadas
182 a 223 cm (4WD) |
Neumático trasero | 60 a 105,6 pulgadas
152 a 268 cm |
Neumático trasero | 60 a 118 pulgadas
152 a 299 cm |
Neumático trasero | 60 a 128.3 pulgadas
152 a 325 cm |
Pruebas
Prueba de Tractor de Nebraska 1113 | |
|---|---|
Diesel Power Shift 2WD
13 - 24 de octubre de 1972
Enlace: Archivo de Nebraska Tractor Test 1113 | |
Rendimiento del PTO | |
Potencia a velocidad nominal del motor | 150,66 hp
112,3 kW |
Consumo de combustible | 9.6 gal/hora
36.3 l/hora |
Rendimiento del enganche | |
Potencia máxima | 127,92 hp
95,4 kW |
Consumo de combustible | 9.6 gal/hora
36.3 l/hora |
Engranaje 4 usado para prueba de potencia. | |
Tracción máxima | 14,478 lbs
6567 kg |
Engranaje 3 usado para la prueba de tiro. | |
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para John Deere 4630 basadas en su potencia de 150.66 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Escala Comercial / Grandes Cultivos | Large acreage tillage; requires front ballast weights. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Escala Comercial / Grandes Cultivos | Large commercial field and roadside mowing operations. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Cultivos | Deep intensive seedbed preparation for commercial row crops. |
Rastra de DiscosLabranza Secundaria | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Escala Comercial / Grandes Cultivos | Wide commercial field leveling; requires hydraulic remotes. |
Empacadora de HenoHeno y Forraje | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Escala Comercial / Grandes Cultivos | High-capacity commercial forage harvesting (1000 RPM PTO). |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para John Deere 4630.
Autonomía de Campo Estimada: 8.3 hrs
Aproximadamente 8.3 horas de trabajo continuo al ~75% de potencia con el depósito lleno (65 gal / 246.1 L).
Consumo Horario Estimado (75% Carga)~7.8 gal/h (29.7 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones John Deere 4630
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para John Deere 4630.
Equivalencias convertidas:
Caballos de fuerza (HP)150.7 hp
Kilovatios (kW)112.3 kW
Caballos de vapor (CV / PS)152.7 PS
Comparativa con Modelos Competidores Directos
Compare John Deere 4630 con alternativas del mercado de la misma época y potencia similar.
Modelo Actual
John Deere
John Deere 4630
Potencia del Motor:150,66 hp
112,3 kW
★ Baseline Reference
Deutz-FahrCompetidor Directo
Deutz-Fahr 6150.4 TTV
Potencia del Motor:137
Años de Producción:2012 - 2022
