McCormick-Deering W-4
El McCormick-Deering W-4 es un tractor producido por Mccormick Deering.
Resumen
 | 1939 - 1952
Tractor de banda estándar |
|---|
Producción | |
|---|---|
Fabricante | McCormick-Deering (una parte de International Harvester) |
Tractor de banda estándar | |
Construido en Rock Island, Illinois, EE. UU. | |
Total construido | 24.377 |
Precio original | $1.900 |
El W-4 es la versión de dibujo normal o estándar del Farmall H. | |
Variantes | |
|---|---|
H | cultivo de arrastre |
I-4 | industrial |
O-4 | huerto |
Motores McCormick-Deering W-4 | |
|---|---|
International Harvester 2.5L 4 cilindros de destilado | |
International Harvester 2.5L 4 cilindros gasolina | |
Tanque de combustible | 17,5 gal
66,2 L |
Combustible auxiliar | 0.875 gal
3.3 L |
Detalles del motor ...  | |
Transmisión McCormick-Deering W-4 | |
|---|---|
5 velocidades de cambio deslizante | |
Detalles de la transmisión ...  |
McCormick-Deering W-4 Potencia | |
|---|---|
Enganche (declarado) | 22,5 cv
16,8 kW |
Cinturón (declarado) | 24,9 cv
18,6 kW |
Enganche (probado) | 23,97 cv
17,9 kW |
Cinturón (probado) | 26.21 cv
19.5 kW |
Detalles de la prueba de rendimiento...  | |
Mecánico | |
|---|---|
Tracción trasera | |
Dirección manual | |
Frenos de banda de contracción externa mecánica diferencial | |
Estación de operador abierta. |
Fotos | |
|---|---|
 | |
Fotos de McCormick-Deering W-4...  |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | transmisión |
Tipo de PTO trasero | 540 |
RPM del motor | 540@1650 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 66.75 pulgadas
169 cm |
Peso | 3050 libras
1383 kg |
Neumático delantero | 5.50-16 |
Neumático trasero | 12-26 |
Dimensiones y neumáticos completos...  | |
Números de serie W-4 | |
|---|---|
1940 | WBH501 |
1941 | WBH943 |
1942 | WBH4056 |
1943 | WBH5693 |
1944 | WBH7593 |
1945 | WBH11171 |
1946 | WBH13934 |
1947 | WBH16022 |
1948 | WBH18880 |
1949 | WBH21912 |
1950 | WBH24470 |
1951 | WBH28167 |
1952 | WBH31214 |
1953 | WBH33067 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Polea de Correas | |
|---|---|
Diámetro | 9,75 pulgadas
24 cm |
Ancho | 7.50 pulgadas
19 cm |
RPM | 1019 |
Velocidad | 2601 pies/min
792,78 metros/min |
Eléctrica | |
|---|---|
Suelo | positivo |
Sistema de carga | generador |
Amperaje de carga | 11 |
Voltaje de la batería | 6 |
Referencias | |
|---|---|
 | |
Tractores Farmall Serie Letter por Lee Klancher | |
Tres Nuevos Tractores McCormick-Deering Standard publicados en 1940, por International Harvester | |
Tractores McCormick-Deering Standard publicados en 1946, por International Harvester | |
Tractores McCormick Standard publicados por International Harvester | |
Manual del operador McCormick W-4 (5097) publicado en 1937 | |
Catálogo General de la línea publicado en 1949, por International Harvester |
Motor
Opciones del motor | |
|---|---|
International Harvester 2.5L 4 cilindros de destilado | |
International Harvester 2.5L 4 cilindros gasolina |
Detalle del motor | |
|---|---|
International Harvester | |
destilado | |
4 cilindros | |
cabezal vertical refrigerado por líquido | |
Desplazamiento | 152,1 cc
2,5 L |
Diámetro/Carrera | 3.375x4.25 pulgadas
86 x 108 mm |
Filtro de aire | baño de aceite |
Compresión | 4.75:1 |
RPM nominal | 1650 |
RPM al ralentí | 400-1815 |
Orden de encendido | 1-3-4-2 |
Voltios de arranque | 6 |
Capacidad del refrigerante | 18 qts
17.0 L |
Espacio de la bujía | 0.023 pulgadas
0.584 mm |
Juego de la válvula de admisión | 0.017 pulgadas (caliente)
0.432 mm |
Juego de válvulas de escape | 0.017 pulgadas (caliente)
0.432 mm |
Aceite del motor | |
|---|---|
 | |
Capacidad del aceite | 6 cuartos de galón
5.7 L |
Motor McCormick-Deering W-4 | |
|---|---|
 |
Detalle del motor | |
|---|---|
International Harvester | |
gasolina | |
4 cilindros | |
cabezal vertical refrigerado por líquido | |
Desplazamiento | 152,1 cc
2,5 L |
Diámetro/Carrera | 3.375x4.25 pulgadas
86 x 108 mm |
Filtro de aire | baño de aceite |
Compresión | 5.9:1 |
RPM nominal | 1650 |
RPM al ralentí | 400-1815 |
Orden de encendido | 1-3-4-2 |
Voltios de arranque | 6 |
Capacidad del refrigerante | 18 qts
17.0 L |
Espacio de la bujía | 0.023 pulgadas
0.584 mm |
Juego de la válvula de admisión | 0.017 pulgadas (caliente)
0.432 mm |
Juego de válvulas de escape | 0.017 pulgadas (caliente)
0.432 mm |
Aceite del motor | |
|---|---|
 | |
Capacidad del aceite | 6 cuartos de galón
5.7 L |
Transmisión
Transmisión | |
|---|---|
Tipo | engranaje deslizante |
Engranajes | 5 hacia adelante y 1 hacia atrás |
Embrague | disco seco |
Capacidad del aceite | 24 qts
22.7 L |
Velocidades | |
|---|---|
Con neumáticos traseros 12-26. | |
 |
Dimensiones
Neumáticos McCormick-Deering W-4 | |
|---|---|
Parte delantera del tractor | 5.50-16 |
6.00-16 | |
Ag trasera | 12-26 |
13-26 | |
Parte delantera del tractor | 22 pulgadas de acero |
Ag trasera | 40 pulgadas de acero |
Dimensiones | |
|---|---|
Distancia entre ejes | 66.75 pulgadas
169 cm |
Longitud | 114 pulgadas
289 cm |
Ancho | 65,25 pulgadas
165 cm |
Altura (volante) | 62.75 pulgadas
159 cm |
Altura (capó) | 51.9 pulgadas
131 cm |
Peso de envío | 3050 libras
1383 kg |
Despeje (eje delantero) | 15.125 pulgadas
38 cm |
Neumático delantero | 45.875 pulgadas
116 cm |
Neumático trasero | 52 pulgadas
132 cm |
Pruebas
Pruebas de Tractores | |
|---|---|
NTTL 342: destilado 5 velocidades 2WD | |
NTTL 353: gasolina 5 velocidades 2WD |
Prueba de Tractor de Nebraska 342 | |
|---|---|
Destilado de 5 velocidades 2WD
9 - 25 de mayo de 1940
Enlace: Archivo de la prueba de tractores de Nebraska 342 | |
Potencia de la banda (máx.) | 23,11 cv
17,2 kW |
Uso de combustible de la banda (máx.) | 2.0 gal/hora
7.6 l/hora |
Rendimiento del enganche | |
Potencia máxima | 21.38 cv
15.9 kW |
Engranaje 2 usado para prueba de potencia. | |
Tracción máxima | 3,297 lbs
1495 kg |
Engranaje 1 utilizado para la prueba de tiro. | |
Prueba de Tractor de Nebraska 353 | |
|---|---|
Gasolina 5 marchas 2WD
16 - 20 de septiembre de 1940
Enlace: Archivo de la prueba de tractor de Nebraska 353 | |
Potencia de la banda (máx.) | 26.21 cv
19.5 kW |
Uso de combustible de la banda (máx.) | 2.3 gal/hora
8.7 l/hora |
Rendimiento del enganche | |
Potencia máxima | 23,97 cv
17,9 kW |
Engranaje 2 usado para prueba de potencia. | |
Tracción máxima | 1665 kg
3671 libras |
Engranaje 1 utilizado para la prueba de tiro. | |
Fotos

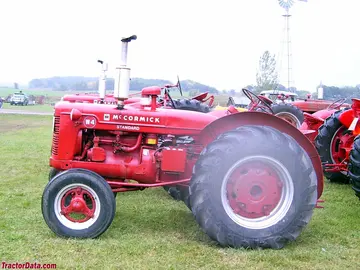

McCormick-Deering W-4 left-side profile.
McCormick-Deering W-4 right-side profile.
McCormick-Deering W-4 operator station and controls.
