Minneapolis-Moline ZA

El Minneapolis-Moline ZA es un tractor producido por Minneapolis Moline.

Resumen

Foto del tractor Minneapolis-Moline ZA
1949 - 1953 Tractor de cultivo en hileras Tractor para cultivos en hileras
Producción
Fabricante
Minneapolis-Moline
Tractor para cultivos en hileras
Construido en Minneapolis, Minnesota, EE. UU.
Variantes
ZAU
triciclo delantero
ZAS
estándar delantero
ZAN
una rueda delantera simple
ZAE
ajustable delantero ancho
ZASI
industrial
Motor Minneapolis-Moline ZA
Minneapolis-Moline 3.4L de 4 cilindros gasolina
Tanque de combustible
19 gal 71,9 L
Detalles del motor ...
Transmisión Minneapolis-Moline ZA
transmisión de 5 velocidades no sincronizada
Detalles de la transmisión ...
Minneapolis-Moline ZA Power
Arados
2-3 (36 centímetros)
Enganche (probado)
32.07 cv 23.9 kW
Cinturón (probado)
36,20 cv 27,0 kW
Detalles de la prueba de rendimiento...
Mecánico
Tracción trasera
Tracciones finales
engranaje de toro
Dirección manual
Frenos de tambor mecánicos
Estación de operador abierta.
Fotos
Minneapols-Moline ZAU.
Fotos Minneapolis-Moline ZA...
Toma de fuerza (PTO)
Tipo de PTO trasero
540
Dimensiones y Neumáticos
Distancia entre ejes ZAU
82 pulgadas 208 cm
Distancia entre ejes ZAE
90.125 pulgadas 228 cm
Peso
3750 a 4290 libras
Neumático delantero
5.50x16
Neumático trasero
11x38
Dimensiones y neumáticos completos...

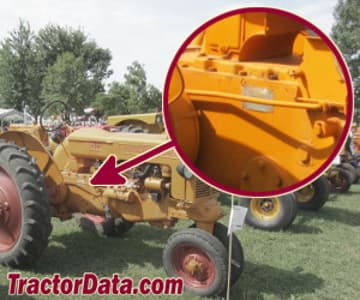

Números de serie ZA
1949
0064900001 (ZAU)
1950
0065000001 (ZAU)
1950
00600001 (ZAU)
1951
00605436 (ZAU)
1952
00609940 (ZAU)
Final
00614658 (ZAU)
1949
0094900001 (ZAE)
1950
0095000001 (ZAE)
1950
00900001 (ZAE)
1951
00900374 (ZAE)
1952
00900577 (ZAE)
1953
00900998 (ZAE)
Final
00901122 (ZAE)
1949
0084900001 (ZAN)
1950
0085000001 (ZAN)
1950
00800001 (ZAN)
1951
00800239 (ZAN)
1952
00800443 (ZAN)
1953
00800619 (ZAN)
Final
00800620 (ZAN)
Preguntas frecuentes: Cómo leer una tabla de números de serie.
Polea de Correas
Diámetro
15.125 pulgadas 38 cm
Ancho
7 pulgadas 17 cm
RPM
786
Velocidad
3,100 pies/min 944.88 metros/min
Eléctrica
Suelo
positivo
Voltaje de la batería
6
Referencias
ZA referencias literatura
Manual de ventas publicado en 1952, por Minneapolis-Moline
Los tractores "Z" Nueva Edición publicados en 1949, por Minneapolis-Moline

Motor

Detalle del motor
Minneapolis-Moline 206B-4
gasolina
4 cilindros
refrigerado por líquido
Desplazamiento
206 cc 3.4 L
Diámetro/Carrera
3.625x5.00 pulgadas 92 x 127 mm
Filtro de aire
baño de aceite
Compresión
6.19:1
RPM nominal
1500
Orden de encendido
1-3-4-2
Voltios de arranque
6
Capacidad del aceite
7 qts 6.6 L
Capacidad del refrigerante
15 qts 14.2 L

Transmisión

Transmisión
Tipo
engranaje desincronizado
Engranajes
5 hacia adelante y 1 hacia atrás
Embrague
disco seco
Velocidades
ZA velocidades de engranajes no sincronizadas
Patrón de turnos
controles de transmisión Minneapolis-Moline ZA

Dimensiones

Neumáticos Minneapolis-Moline ZA
Parte delantera del tractor
5.50x16
ZAN Ag frente
7.5x10
Ag trasera
11x38
Dimensiones
Distancia entre ejes ZAU
82 pulgadas 208 cm
Distancia entre ejes ZAE
90.125 pulgadas 228 cm
Longitud ZAU
134.875 pulgadas 342 cm
Longitud ZAE
139.25 pulgadas 353 cm
Altura (volante)
78 pulgadas 198 cm
Grosor de la distancia al suelo
25 pulgadas 63 cm
ZAE Banda delantera
56 a 88 pulgadas 142 a 223 cm
Bandas delanteras ZAU
7.75/12.875 pulgadas 19/32 cm
Neumático trasero
54 a 88 pulgadas 137 a 223 cm
Minneapolis-Moline ZA Peso
Envío ZAU
3,750 lbs 1701 kg
Envío ZAE
4,100 libras 1859 kg
En funcionamiento
4,290 lbs (ZAU) 1945 kg

Pruebas

Prueba de Tractor de Nebraska 438
Gasolina 5 velocidades 2WD 6 - 15 de mayo de 1950 Enlace: archivo de prueba de tractor de Nebraska 438
Potencia de la banda (máx.)
36,20 cv 27,0 kW
Uso de combustible de la banda (máx.)
3,5 gal/hora 13,2 l/hora
Rendimiento del enganche
Potencia máxima
32.07 cv 23.9 kW
Engranaje 3 usado para prueba de potencia.
Tracción máxima
3,498 lbs 1586 kg
Engranaje 1 utilizado para la prueba de tiro.

Fotos

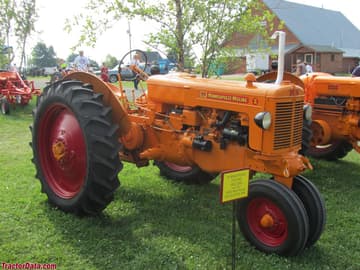

Minneapols-Moline ZAU.

Minneapols-Moline ZAU.

Minneapols-Moline ZAU.

Minneapols-Moline ZAU.

Minneapols-Moline ZAE

Minneapols-Moline ZAE

Minneapols-Moline ZAU operator station and controls.

Minneapols-Moline ZAU operator station and controls.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Minneapolis Moline Minneapolis-Moline ZA.

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Minneapolis Moline Minneapolis-Moline ZA

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Minneapolis Moline Minneapolis-Moline ZA.

Equivalencias convertidas:

Caballos de fuerza (HP)0 hp
Kilovatios (kW)0 kW
Caballos de vapor (CV / PS)0 PS
