New Holland 9384
El New Holland 9384 es un tractor producido por New Holland. La potencia de motor indicada es de Diésel (bruta): 270 cv / 201,3 kW.
Resumen
 | 2000 - 2001
Serie 84Tractor de tracción en las cuatro ruedas (4WD)Versatile construido
84 Serie
Tractor con tracción en las cuatro ruedas (4WD)
Robustamente construido |
|---|
Producción | |
|---|---|
Distribuidor | New Holland |
Fabricante | Versátil |
Tractor con tracción en las cuatro ruedas (4WD) | |
Construido en Winnipeg, Manitoba, Canadá | |
Motor New Holland 9384 | |
|---|---|
Cummins 10.8L motor diésel de 6 cilindros | |
Detalles del motor ...  |
Transmisiones New Holland 9384 | |
|---|---|
12 velocidades parcialmente sincronizadas | |
12 velocidades de cambio completo de potencia | |
Detalles de la transmisión ...  |
New Holland 9384 Power | |
|---|---|
Motor (bruto) | 270 cv
201,3 kW |
Mecánico | |
|---|---|
Tracción en las cuatro ruedas | |
Tracciones finales | planetario |
Dirección asistida articulada | |
Frenos de disco hidráulicos | |
Cabina estándar con aire acondicionado. | |
Capacidad | |
|---|---|
Combustible | 230 gal
870,6 L |
Sistema hidráulico | 20 gal (depósito)
75.7 L |
33 gal (sistema total)
124,9 L | |
Hidráulicos | |
|---|---|
Tipo | centro cerrado |
Capacidad | 20 gal (depósito)
75.7 L |
33 gal (sistema total)
124,9 L | |
Presión | 2250 psi
155,1 bar |
Válvulas | 4 |
Caudal de la bomba | 45 gpm
170,3 lpm |
Flujo de dirección | 27 gpm
102,2 lpm |
Presión de dirección. | 2500 psi
172,4 bares |
Enganche de tractor | |
|---|---|
Tipo Trasero | IVN/III |
Elevación trasera (a 24"/610mm) | 13000 lbs
5896 kg |
Tractor de enganche | Cat. 4 |
Toma de fuerza (PTO) | |
|---|---|
Toma de fuerza trasera | independiente |
Embrague | electro-hidráulico de disco húmedo |
Tipo de PTO trasero | 1000 (1.75) |
RPM del motor | 1000@2100 |
Dimensiones y Neumáticos | |
|---|---|
Distancia entre ejes | 133 pulgadas
337 cm |
Peso | 18844 lbs
8547 kg |
Neumático delantero | 18.4-38 |
Neumático trasero | 18.4-38 |
Dimensiones y neumáticos completos...  | |
9384 Números de Serie | |
|---|---|
Ubicación: | Placa de número de serie montada en la esquina izquierda trasera de la cabina del tractor. |
Eléctrica | |
|---|---|
Suelo | negativo |
Sistema de carga | alternador |
Amperaje de carga | 130 |
Baterías | 3 |
CCA de la batería | 625 |
Voltaje de la batería | 12 |
Referencias | |
|---|---|
 | |
Tractores 84 Series 4WD publicados en 1999, por New Holland | |
Manual del operador 9184 - 9384 - 9484 - 9684 - 9884 (86584305) publicado en 1999 |
Motor
Detalle del motor | |
|---|---|
Cummins M11 | |
turboalimentado y refrigerado por agua diésel | |
6 cilindros | |
refrigerado por líquido en línea | |
Desplazamiento | 660 cc
10,8 L |
Diámetro/Carrera | 4.921x5.787 pulgadas
125 x 147 mm |
Potencia (bruta) | 270 cv
201,3 kW |
Filtro de aire | elementos de papel dual |
Compresión | 16.1:1 |
RPM nominal | 2100 |
RPM al ralentí | 850-2460 |
Torque | 1050 lb-ft
1423,8 Nm |
Torque RPM | 1300 |
Orden de encendido | 1-5-3-6-2-4 |
Voltios de arranque | 12 |
Capacidad del aceite | 38,8 qts
36,7 L |
Capacidad del refrigerante | 61,3 qts
58,0 L |
Transmisión
Opciones de transmisión | |
|---|---|
12 velocidades parcialmente sincronizadas | |
12 velocidades de cambio completo de potencia |
Transmisión | |
|---|---|
Transmisión | Quadrasinc |
Tipo | parcialmente sincronizado |
Engranajes | 12 hacia adelante y 4 hacia atrás |
Embrague | freno de disco húmedo hidráulico |
Cuatro engranajes sincronizados en tres rangos, más un rango de reversa. Los engranajes pueden ser cambiados en movimiento, utilizando el embrague. El tractor debe estar detenido, y el embrague utilizado, para cambiar de rango. | |
Velocidades | |
|---|---|
Con neumáticos 18.4-38. | |
 |

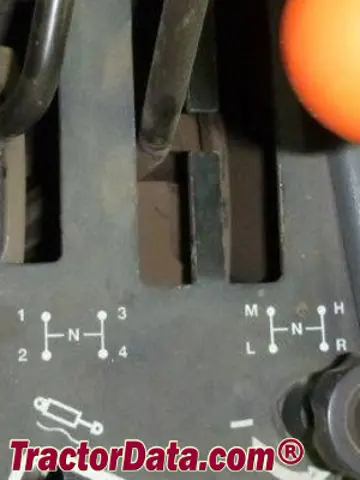

Patrón de turnos | |
|---|---|
 |
Transmisión | |
|---|---|
Tipo | cambio de potencia total |
Engranajes | 12 hacia adelante y 2 hacia atrás |
Embrague | electro-hidráulico de disco húmedo |
Velocidades | |
|---|---|
Con neumáticos 18.4-38. | |
 |
Dimensiones
Neumáticos New Holland 9384 | |
|---|---|
Parte delantera del tractor | 18.4-38 |
Ag trasera | 18.4-38 |
Dimensiones | |
|---|---|
Distancia entre ejes | 133 pulgadas
337 cm |
Longitud | 266 pulgadas
675 cm |
Ancho | 144.6 pulgadas*Ancho exterior de neumáticos duales 18.4-38.
367 cm |
Altura (cabina) | 134.5 pulgadas
341 cm |
Altura (escape) | 144.1 pulgadas
366 cm |
Peso de envío | 18844 lbs
8547 kg |
Peso máximo | 32000 libras
14515 kg |
Fotos
New Holland 9384 tractor photo
Guía de Aperos Recomendados y Dimensionamiento
Recomendaciones técnicas para New Holland 9384 basadas en su potencia de 269.9477464842585 CV y normas agrícolas ASAE.
| Apero y Labor | Tamaño Recomendado | Régimen de Trabajo | Notas Técnicas |
|---|---|---|---|
Arado de VertederaLabranza Primaria | 8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁 | Escala Comercial / Grandes Cultivos | High horsepower articulated/4WD field plowing. |
Desbrozadora / Cortadora RotativaSegado y Limpieza | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Escala Comercial / Grandes Cultivos | Large commercial field and roadside mowing operations. |
Rotocultivador / RotovatorPreparación de Cama de Siembra | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Escala Comercial / Grandes Cultivos | Deep intensive seedbed preparation for commercial row crops. |
Rastra de DiscosLabranza Secundaria | 24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙 | Escala Comercial / Grandes Cultivos | Broad-acre grain tillage for high-drawbar tractors. |
Empacadora de HenoHeno y Forraje | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Escala Comercial / Grandes Cultivos | High-capacity commercial forage harvesting (1000 RPM PTO). |
Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para New Holland 9384.
Autonomía de Campo Estimada: 16.4 hrs
Aproximadamente 16.4 horas de trabajo continuo al ~75% de potencia con el depósito lleno (230 gal / 870.6 L).
Consumo Horario Estimado (75% Carga)~14 gal/h (53.1 L/h)
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
Conversor interactivo de especificaciones New Holland 9384
Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para New Holland 9384.
Equivalencias convertidas:
Caballos de fuerza (HP)269.9 hp
Kilovatios (kW)201.3 kW
Caballos de vapor (CV / PS)273.7 PS
