Nuffield Universal M4

El Nuffield Universal M4 es un tractor producido por Nuffield. La potencia de motor indicada es de Engine 1 (indicada): 38 hp / 28,3 kW.

Resumen

	1948 - 1961 Tractor para cultivos en hileras

Producción
Fabricante	Nuffield
Tractor para cultivos en hileras
Construido en Birmingham, Inglaterra

Variantes
M3	triciclo delantero
M4	parte delantera ancha

Motor Nuffield M4
Morris 3.8L 4 cilindros tvo
Tanque de combustible	19.2 gal 72.7 L
Combustible auxiliar	7.2 gal 27.3 L
Detalles del motor ...

Transmisión Nuffield M4
transmisión de 5 velocidades
Detalles de la transmisión ...

Nuffield M4 Potencia
Motor	38 hp 28,3 kW
Enganche (declarado)	25,4 cv 18,9 kW
Cinturón (declarado)	32,5 cv 24,2 kW

Mecánico
Tracción trasera
Dirección manual
Frenos de tambor mecánicos
Estación de operador abierta.

Fotos

Fotos de Nuffield M4...

Hidráulicos
Tipo	centro abierto
Presión	1000 psi 69,0 bares

Enganche de tractor
Tipo Trasero	Yo
Elevación trasera	3700 lbs 1678 kg

Toma de fuerza (PTO)
Toma de fuerza trasera	transmisión
Tipo de PTO trasero	540 (1,375)
RPM del motor	527@1400

Dimensiones y Neumáticos
Distancia entre ejes	78 pulgadas 198 cm
Peso	4886 libras 2216 kg
Neumático delantero	6.00-19
Neumático trasero	11.00-36
Dimensiones y neumáticos completos...

Polea de Correas
Diámetro	10.25 pulgadas 26 cm
RPM	1039
Velocidad	2902 pies/min 884.53 metros/min

Referencias

El Nuffield Universal Tractor publicado en 1949

Motor

Detalle del motor
Morris
tvo
4 cilindros
refrigerado por líquido
Desplazamiento	230,1 cc 3,8 L
Diámetro/Carrera	3.94x4.72 pulgadas 100 x 120 mm
Potencia	38 hp 28,3 kW
Filtro de aire	baño de aceite
RPM nominal	2000
RPM al ralentí	600-2000
Torque	138 lb-ft 187,1 Nm
Torque RPM	1000
Voltios de arranque	12
Capacidad del aceite	7.8 qts 7.4 L
Capacidad del refrigerante	19,2 qts 18,2 L

Transmisión

Transmisión
Tipo	engranaje
Engranajes	5 hacia adelante y 1 hacia atrás
Embrague	280 mm disco seco mecánico
Capacidad del aceite	50.4 qts 47.7 L

Velocidades

Dimensiones

Neumáticos Nuffield M4
Parte delantera del tractor	6.00-19
Ag trasera	11.00-36
Ag trasera	9.00-36

Dimensiones
Distancia entre ejes	78 pulgadas 198 cm
Longitud	123 pulgadas 312 cm
Ancho	83 pulgadas*Ancho en los ejes traseros. 210 cm
Altura (capó)	60.5 pulgadas 153 cm
Altura (escape)	82 pulgadas 208 cm
Peso en operación	4886 libras 2216 kg
Despeje (eje delantero)	18 pulgadas 45 cm
Despeje (eje trasero)	23 pulgadas 58 cm
Neumático delantero	48 a 76 pulgadas 121 a 193 cm
Neumático trasero	53 a 88 pulgadas 134 a 223 cm

Fotos

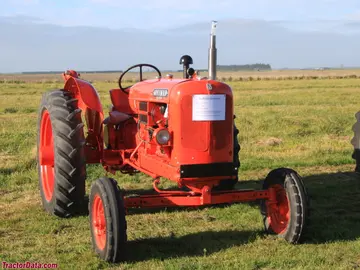

Nuffield Universal M4

Guía de Aperos Recomendados y Dimensionamiento

Recomendaciones técnicas para Nuffield Universal M4 basadas en su potencia de 38 CV y normas agrícolas ASAE.

Apero y Labor	Tamaño Recomendado	Régimen de Trabajo	Notas Técnicas
Arado de VertederaLabranza Primaria	2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm)	Servicio Mediano	Standard utility farm tillage.
Desbrozadora / Cortadora RotativaSegado y Limpieza	5 ft (60 in)1.5 m	Servicio Mediano	Pasture maintenance and weeds up to 1.5" diameter.
Rotocultivador / RotovatorPreparación de Cama de Siembra	54 to 60 in135 - 150 cm	Servicio Mediano	Thorough seedbed preparation in orchards and vegetable plots.
Rastra de DiscosLabranza Secundaria	5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片)	Servicio Ligero	Small acreage soil break-up and secondary aeration.
Empacadora de HenoHeno y Forraje	Small Square Baler (14x18")小方捆打捆机 (36x46 cm)	Servicio Mediano	Classic 2-string baler for horse and small livestock hay.

Nota de Dimensionamiento y Tipo de SueloEl tamaño real del apero puede variar según el tipo de suelo (arcilloso vs arenoso), pendiente del terreno y velocidad de avance. Labores pesadas pueden requerir contrapesos delanteros.

Fluidos, Capacidades y Autonomía de Trabajo

Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Nuffield Universal M4.

Autonomía de Campo Estimada: 9.7 hrs

Aproximadamente 9.7 horas de trabajo continuo al ~75% de potencia con el depósito lleno (19.2 gal / 72.7 L).

Consumo Horario Estimado (75% Carga)~2 gal/h (7.5 L/h)

Aceite del Cárter del Motor

SAE 15W-40 (Diésel Pesado)

Norma Estándar: API CK-4 / CJ-4 Servicio Pesado

Intervalo de Servicio: 150 – 250 Horas

Transmisión y Sistema Hidráulico

UTTO (Aceite Universal Transmisión y Sistema Hidráulico)

Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)

Intervalo de Servicio: 600 – 1000 Horas

Sistema de Refrigeración

50/50 Etilenglicol Premoldeado

Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado

Intervalo de Servicio: 2 Años / 1500 Horas

Conversor interactivo de especificaciones Nuffield Universal M4

Convierta potencia, capacidad de fluidos y pesos entre unidades métricas e imperiales para Nuffield Universal M4.

Introducir valor:

Unit:

Equivalencias convertidas:

Caballos de fuerza (HP)38 hp

Kilovatios (kW)28.3 kW

Caballos de vapor (CV / PS)38.5 PS
