Waterloo Boy R
El Waterloo Boy R es un tractor producido por Waterloo Boy.
Resumen
 | 1914 - 1917
Tractor de banda estándar |
|---|
Producción | |
|---|---|
Fabricante | Waterloo Boy |
Tractor de banda estándar | |
Construido en Waterloo, Iowa, EE. UU. | |
Total construido | 9.310 |
El precio original fue de $850 en 1917 | |
Existen trece variaciones registradas del modelo Waterloo Boy R (excluyendo los modelos California Special) designadas por un sufijo de letra, desde RA hasta RM. Las ruedas traseras de radios redondos fueron reemplazadas por radios planos en la RG, número de serie 1511. El tanque de combustible cambió de vertical a horizontal en el número de serie 4089 (RJ). | |
Variantes | |
|---|---|
Especial de California | una rueda delantera simple |
Motores Waterloo Boy R | |
|---|---|
Waterloo Gasoline Engine Company 5.4L 2 cilindros de queroseno | |
Waterloo Gasoline Engine Company 6.5L 2-cilindros de queroseno | |
Waterloo Gasoline Engine Company 7.6L 2-cyl queroseno | |
Tanque de combustible | 20 gal
75,7 L |
Combustible auxiliar | 1 gal
3.8 L |
Detalles del motor ...  | |
Transmisión Waterloo Boy R | |
|---|---|
engranaje no sincronizado de 1 velocidad | |
Detalles de la transmisión ...  |
Waterloo Boy R Power | |
|---|---|
Enganche (declarado) | 12 hp
8,9 kW |
Cinturón (declarado) | 25 hp
18,6 kW |
Arados | 3 (14 pulgadas) |
Mecánico | |
|---|---|
Tracción trasera | |
Dirección | cadena y barlovento manual |
Frenos manuales | |
Estación de operador abierta con asiento de bandeja de acero | |
Fotos | |
|---|---|
 | |
Fotos de Waterloo Boy...  |
Dimensiones y Neumáticos | |
|---|---|
Peso | 6200 libras
2812 kg |
Neumático delantero | 28 |
Neumático trasero | 52 |
Dimensiones y neumáticos completos...  | |
Números de serie R | |
|---|---|
1914 | 1026 |
1915 | 1401 |
1916 | 3556 |
1917 | 6982 |
Final | 11020 |
Preguntas frecuentes: Cómo leer una tabla de números de serie. | |
Referencias | |
|---|---|
 | |
La Serie de Letras Sin Estilo John Deere de J.R. Hobbs | |
Tractores 1918-1976 publicados por John Deere* | |
Tractor Waterloo Boy de un solo hombre publicado en 1917 | |
Tractor Waterloo Boy de un solo hombre publicado en 1914 | |
*La publicación contiene errores conocidos. |
Motor
Opciones del motor | |
|---|---|
Waterloo Gasoline Engine Company 5.4L 2 cilindros de queroseno | |
Waterloo Gasoline Engine Company 6.5L 2-cilindros de queroseno | |
Waterloo Gasoline Engine Company 7.6L 2-cyl queroseno |
Detalle del motor | |
|---|---|
Waterloo Gasoline Engine Company | |
queroseno | |
2 cilindros | |
refrigerado por líquido | |
Motor original, usado hasta 1915, Waterloo Boy R número de serie 1114 (RA a RD). Este diseño de motor horizontal fue la base para los motores de tractor de dos cilindros de John Deere utilizados durante los siguientes cuarenta y seis años. | |
Desplazamiento | 330 cc
5.4 L |
Diámetro/Carrera | 5.50x7.00 pulgadas
140 x 178 mm |
Compresión | 3.91:1 |
RPM nominal | 700 |
Orden de encendido | 1-2 |
Tipo de arranque | manivela |
Detalle del motor | |
|---|---|
Waterloo Gasoline Engine Company | |
queroseno | |
2 cilindros | |
refrigerado por líquido | |
El motor de seis pulgadas de diámetro se utilizó en el Waterloo Boy R de 1915 hasta 1917 (RE a RK), número de serie 6728. Se introdujo una culata desmontable en el número de serie 1610 (RH). | |
Desplazamiento | 396 cc
6.5 L |
Diámetro/Carrera | 6.00 x 7.00 pulgadas
152 x 178 mm |
Compresión | 3.91:1 |
RPM nominal | 750 |
Orden de encendido | 1-2 |
Tipo de arranque | manivela |
Detalle del motor | |
|---|---|
Waterloo Gasoline Engine Company | |
queroseno | |
2 cilindros | |
refrigerado por líquido | |
El motor Waterloo Boy modelo R final, utilizado de 1917 hasta el final de la producción (RM). Este tamaño de motor continuó utilizándose en el Waterloo Boy modelo N y en el John Deere modelo D temprano. | |
Desplazamiento | 465 pulgadas cúbicas
7,6 L |
Diámetro/Carrera | 6.50x7.00 pulgadas
165 x 178 mm |
Compresión | 3.91:1 |
RPM nominal | 750 |
Orden de encendido | 1-2 |
Tipo de arranque | manivela |
Capacidad del refrigerante | 34 qts
32,2 L |
Transmisión
Transmisión | |
|---|---|
Tipo | engranaje desincronizado |
Engranajes | 1 hacia adelante y atrás |

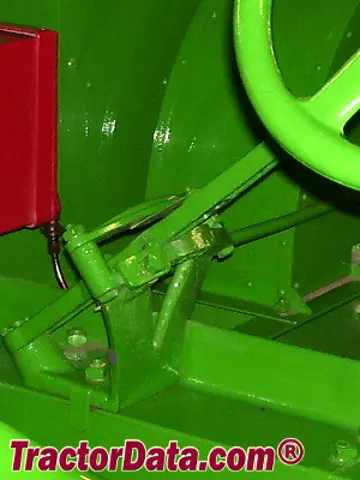

La palanca izquierda controla la selección de la marcha hacia adelante e inversión. Embrague accionado con el pie. | |
Patrón de turnos | |
|---|---|
 |
Dimensiones
Neumáticos Waterloo Boy | |
|---|---|
Parte delantera del tractor | 28 x 6 acero |
Ag trasera | 52 x 10 acero |
Dimensiones | |
|---|---|
Longitud | 143 pulgadas
363 cm |
Ancho | 72 pulgadas
182 cm |
Altura | 63 pulgadas
160 cm |
Peso | 6200 libras
2812 kg |
Fotos

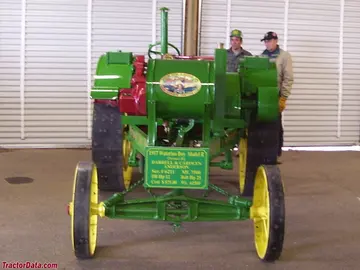

Waterloo Boy R
Waterloo Boy R
Waterloo Boy R
Waterloo Boy R
Waterloo Boy model R operator station.
Waterloo Boy model R.
Fluidos, Capacidades y Autonomía de Trabajo
Requisitos estándar de fluidos, intervalos de servicio y autonomía de trabajo para Waterloo Boy R.
Aceite del Cárter del Motor
SAE 15W-40 (Diésel Pesado)
Norma Estándar: API CK-4 / CJ-4 Servicio Pesado
Intervalo de Servicio: 150 – 250 Horas
Transmisión y Sistema Hidráulico
UTTO (Aceite Universal Transmisión y Sistema Hidráulico)
Norma Estándar: ISO VG 46 / 68 (Compatible con Frenos Húmedos)
Intervalo de Servicio: 600 – 1000 Horas
Sistema de Refrigeración
50/50 Etilenglicol Premoldeado
Norma Estándar: ASTM D6210 / Anticongelante OAT Pesado
Intervalo de Servicio: 2 Años / 1500 Horas
