Allis Chalmers HD3
Le Allis Chalmers HD3 est un tracteur produit par Allis Chalmers. La puissance moteur indiquée est de 32,53 ch 24,3 kW. Transmission : Power Director.
Puissance du moteur
32,53 ch
24,3 kW
Boîte de vitesses
Power Director
Aperçu
 | 1960 - 1968
Chenu agricole
Tracteur agricole à chenilles |
|---|
Production | |
|---|---|
Fabricant | Allis Chalmers |
Tracteur agricole à chenilles | |
Construit à Springfield, Illinois, États-Unis | |
Le tracteur chenillé Allis-Chalmers H3 était basé sur le tracteur agricole D15 diesel. | |
Variantes | |
|---|---|
H3 | moteur à essence |
HD3 | moteur diesel |
Moteur Allis Chalmers HD3 | |
|---|---|
Allis Chalmers 2.9L 4-cyl diesel | |
Détails du moteur ...  |
Transmissions Allis Chalmers HD3 | |
|---|---|
8-vitesses deux-vitesses powershift | |
Transmission mécanique à 4 vitesses | |
Détails de la transmission...  |
Allis Chalmers HD3 Power | |
|---|---|
Attelage (testé) | 26,17 ch
19,5 kW |
PTO (testé) | 32,53 ch
24,3 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Conduire | chenille |
Direction | embrayages mécaniques |
Freins à bande mécaniques | |
Poste opérateur ouvert. | |
Capacité | |
|---|---|
Carburant | 14 gal
53,0 L |
Système hydraulique | 16,5 gal
62,5 L |
Hydraulique | |
|---|---|
Type | centre ouvert |
Capacité | 16,5 gal
62,5 L |
Vannes | 1 à 3 |
Débit de la pompe | 15 gpm
56,8 lpm |
25 gpm (facultatif)
94,6 lpm | |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | optionnel |
Type de prise de force arrière | 540 |
Dimensions & Chenes | |
|---|---|
Poids | 3472 kg
1524 lbs |
chenes de 7 pouces | |
Dimensions complètes et chenilles...  | |
Attaches Allis Chalmers HD3 | |
|---|---|
lame | |
chargeuse frontale | |
pelle | |
Détails de l'attelage...  |
Numéros de série HD3 | |
|---|---|
1960 | 1001 |
1961 | 1250 |
1962 | 3199 |
1963 | 6001 |
1964 | 6945 |
1965 | 7890 |
1966 | 8856 |
1967 | 9483 |
1968 | 9700 |
Finalisée | 9949 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Tracteurs chenilles industriels H3 / HD-3 publiés en 1967, par Allis Chalmers | |
HD-3 publié en 1964, par Allis Chalmers | |
Équipement de tracteur industriel publié en 1962, par Allis Chalmers | |
Farm Crawlers publiés en 1962, par Allis Chalmers |
Moteur
Détail du moteur | |
|---|---|
Allis Chalmers | |
diesel | |
4 cylindres | |
refroidi par liquide | |
Déplacement | 175 cc
2,9 L |
Alésage/Course | 3.562x4.375 pouces
90 x 111 mm |
Système de carburant | Pompe d'injection Roosa-Master |
Purificateur d'air | bain d'huile |
Tours/min nominal | 1650 |
Démarreur | électrique |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 9 qts
8,5 L |
Transmission
Options de transmission | |
|---|---|
8-vitesses deux-vitesses powershift | |
Transmission mécanique à 4 vitesses |
Transmission — Power Director
Transmission | Power Director |
Type | transmission à deux vitesses |
Engrenages | 8 vers l'avant et 2 en marche arrière |
Embrayage | disque humide (Power Director) |
disque sec (engrenage) | |
Quatre vitesses (1-4) plus marche arrière (R) avec embrayage de puissance double vitesse haut/bas. | |
Vitesses | |
|---|---|
 |
Transmission — shuttle mécanique
Type | shuttle mécanique |
Engrenages | 4 avant et arrière |
Vitesses | |
|---|---|
 |
Dimensions
Chenilles Allis Chalmers HD3 | |
|---|---|
Largeur | 17,8 cm
17 cm |
Largeur | 10 pouces
25 cm |
Largeur | 12 pouces
30 cm |
Largeur | 14 pouces
35 cm |
Largeur | 18 pouces
45 cm |
Dimensions | |
|---|---|
Longueur | 108,75 pouces
276 cm |
Hauteur (capot) | 48,3 pouces
122 cm |
Hauteur (échappement) | 71,7 pouces
182 cm |
Poids | 3472 kg
1524 lbs |
Cadran | 122 centimètres |
Tests

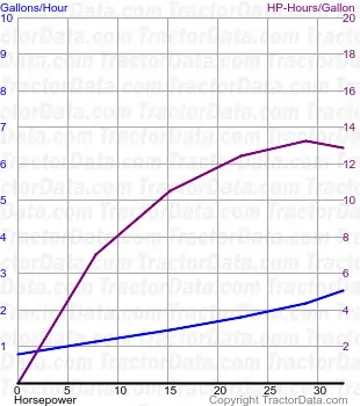

Test de tracteur du Nebraska 794 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 794 | |
|---|---|
Diesel à 8 vitesses chenillée
12-26 mai 1961
Lien: fichier Nebraska Tractor Test 794 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 32,53 ch
24,3 kW |
Consommation de carburant | 2,6 gal/heure
9,8 l/heure |
Performance de l'attelage | |
Puissance maximale | 26,17 ch
19,5 kW |
Consommation de carburant | 2,6 gal/heure
9,8 l/heure |
Engin 2H utilisé pour test de puissance. | |
Traction maximale | 8207 lbs
3722 kg |
Engin 1L utilisé pour test de traction. | |
Accessoires
Aperçu des accessoires | |
|---|---|
Lame | |
Chargeuse frontale | |
Chargeuse rétro |
Allis-Chalmers Mark V Chargeuse rétro | |
|---|---|
Type pelle rétro | Allis-Chalmers Mark V Chargeuse rétro |
Poids | 2821 lbs
1279 kg |
Hauteur de transport | 135 pouces
342 cm |
Profondeur de fouille | 162 pouces
411 cm |
Portée par rapport au point central | 188 pouces
477 cm |
Hauteur de chargement | 122 pouces
309 cm |
Arc de balancement | 200° |
Photos
Allis Chalmers HD3 tractor photo
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour Allis Chalmers HD3 basées sur sa puissance de 32.586836758904525 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm) | Usage Moyen | Standard utility farm tillage. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 5 ft (60 in)1.5 m | Usage Moyen | Pasture maintenance and weeds up to 1.5" diameter. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 54 to 60 in135 - 150 cm | Usage Moyen | Thorough seedbed preparation in orchards and vegetable plots. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Usage Léger | Small acreage soil break-up and secondary aeration. |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour Allis Chalmers HD3.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications Allis Chalmers HD3
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Allis Chalmers HD3.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)32.6 hp
Kilowatts (kW)24.3 kW
Chevaux métriques (ch / PS)33 PS
