Allis Chalmers M
Le Allis Chalmers M est un tracteur produit par Allis Chalmers. Type de transmission : 5 009 lbs 2272 kg.
Décodeur de numéro de série et année Allis Chalmers M
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.
Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1932 - 1942
Chenu agricole |
|---|---|
1932 - 1942 | |
Tracteur agricole à chenilles | |
1932 - 1942 | |
|---|---|
Tracteur agricole à chenilles |
Production | |
|---|---|
Fabricant | Allis Chalmers |
Tracteur agricole à chenilles | |
Construit à Springfield, Illinois, États-Unis | |
Total construit | 14 524 |
Variantes | |
|---|---|
M | largeur standard |
WM | large |
Moteurs Allis Chalmers | |
|---|---|
Allis Chalmers 4,9L 4-cyl essence | |
Allis Chalmers 5.2L 4-cyl essence | |
Réservoir de carburant | 24 gal
90,8 L |
Détails du moteur ...  | |
Transmission Allis Chalmers M | |
|---|---|
boîte 4 vitesses | |
Détails de la transmission...  |
Allis Chalmers M Puissance | |
|---|---|
Attelage (annoncé) | 22 ch
16,4 kW |
Courroie (déclarée) | 32 ch
23,9 kW |
Attelage (testé) | 29,65 ch
22,1 kW |
Courroie (testée) | 35,43 ch
26,4 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Conduire | chenille |
Poste opérateur ouvert. | |
Dimensions & Chenes | |
|---|---|
Poids | 6200 lbs
2812 kg |
chenes de 30 centimètres | |
Dimensions complètes et chenilles...  | |
Numéros de série M | |
|---|---|
Localisation: | Côté droit du boîtier de transmission |
1932 | 1 |
1933 | 42 |
1934 | 402 |
1935 | 842 |
1936 | 1942 |
1937 | 3842 |
1938 | 7067 |
1939 | 8127 |
1940 | 9540 |
1941 | 11380 |
1942 | 12947 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Construire une meilleure ferme publié en 1940, par Allis Chalmers |
Moteur
| 1932 - 1942
Chenu agricole |
|---|---|
1932 - 1942 | |
Tracteur agricole à chenilles | |
1932 - 1942 | |
|---|---|
Tracteur agricole à chenilles |
Options moteur | |
|---|---|
Allis Chalmers 4,9L 4-cyl essence | |
Allis Chalmers 5.2L 4-cyl essence |
Détail du moteur | |
|---|---|
Allis Chalmers | |
essence | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Moteur d'origine utilisé jusqu'en 1936, N° de série 2941 | |
Déplacement | 300,7 cc
4,9 L |
Alésage/Course | 4.375x5.00 pouces
111 x 127 mm |
Purificateur d'air | bain d'huile |
Compression | 4,2:1 (début) |
4,7:1 (tard) | |
Tours/min nominal | 1200 |
Volts de démarrage | 6 |
Capacité d'huile | 10 qts
9,5 L |
Capacité de liquide de refroidissement | 24 qts
22,7 L |
Détail du moteur | |
|---|---|
Allis Chalmers | |
essence | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Utilisé à partir de 1936, SN 2942 | |
Déplacement | 318 cc
5.2 L |
Alésage/Course | 114 x 127 mm
4.50x5.00 pouces |
Purificateur d'air | bain d'huile |
Tours/min nominal | 1200 |
Transmission
| 1932 - 1942
Chenu agricole |
|---|---|
1932 - 1942 | |
Tracteur agricole à chenilles | |
1932 - 1942 | |
|---|---|
Tracteur agricole à chenilles |
Transmission — engrenage
Type | engrenage |
Engrenages | 4 avant et 1 arrière |
Embrayage | Plaque Rockford sèche |
Capacité d'huile | 12 qts
11,4 L |
Vitesses | |
|---|---|
 |
Dimensions
| 1932 - 1942
Chenu agricole |
|---|---|
1932 - 1942 | |
Tracteur agricole à chenilles | |
1932 - 1942 | |
|---|---|
Tracteur agricole à chenilles |
Allis Chalmers M Pistes | |
|---|---|
Largeur | 12 pouces
30 cm |
Longueur au sol | 56,4 pouces
143 cm |
Surface au sol | 1353 pouces carrés
0,9 mètres carrés |
Pression au sol | 4,8 psi
0,3 bar |
Dimensions | |
|---|---|
Longueur | 101,3 pouces
257 cm |
Largeur | 57,25 pouces
145 cm |
Hauteur | 56 pouces
142 cm |
Poids | 6200 lbs
2812 kg |
Cadran | 40 pouces
101 cm |
Tests
| 1932 - 1942
Chenu agricole |
|---|---|
1932 - 1942 | |
Tracteur agricole à chenilles | |
1932 - 1942 | |
|---|---|
Tracteur agricole à chenilles |
Essais de tracteur | |
|---|---|
NTTL 216 : 4,9L essence rampeur à 4 vitesses | |
NTTL 239 : essence, rampeur à 4 vitesses |

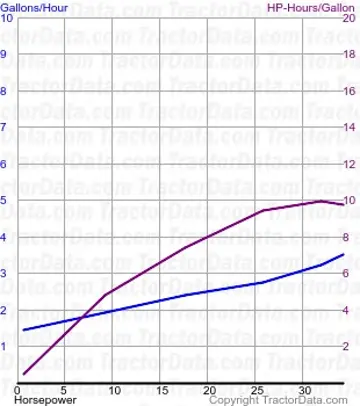

Test du tracteur du Nebraska 216 | ||
|---|---|---|
 | | |
| ||
Test du tracteur du Nebraska 216 | |
|---|---|
4.9L essence boîte 4 vitesses rampant
23 septembre - 9 octobre 1933
Lien: Fichier Nebraska Tractor Test 216 | |
Puissance de la courroie (max) | 35,43 ch
26,4 kW |
Consommation de carburant de la courroie (max) | 3,6 gal/heure
13,6 l/heure |
Performance de l'attelage | |
Puissance maximale | 29,65 ch
22,1 kW |
Engin 1 utilisé pour test de puissance. | |
Traction maximale | 5 166 lbs
2343 kg |
Engin 1 utilisé pour test de traction. | |

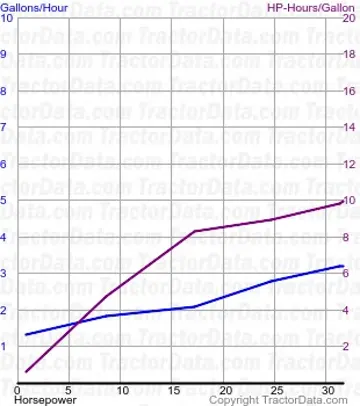

Test de tracteur du Nebraska 239 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 239 | |
|---|---|
Essence 4 vitesses chenillée
Du 1er au 9 août 1935
Lien: fichier Nebraska Tractor Test 239 | |
Puissance de la courroie (max) | 35,05 ch
26,1 kW |
Consommation de carburant de la courroie (max) | 4.2 gal/heure
15.9 l/heure |
Performance de l'attelage | |
Puissance maximale | 28,66 ch
21,4 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 5 009 lbs
2272 kg |
Engin 1 utilisé pour test de traction. | |
Photos
Allis-Chalmers WM in West Wales, UK, in the 1950s. Right side.
Allis-Chalmers WM in West Wales, UK, in the 1950s. Right side.
Allis-Chalmers M.
Allis-Chalmers WM with dozer blade.
