CaseIH 2394
Le CaseIH 2394 est un tracteur produit par Caseih. La puissance moteur indiquée est de Diesel (indiquée): 197 ch / 146,9 kW.
Aperçu
 | 1984 - 1988
Tracteur pour cultures en rangs |
|---|
Carte de série : 229423942594154.0ch197.0ch217.0ch2394↓ 1984
Note : le modèle CaseIH 2394 est le même que le J.I. Case 2394. Les données suivantes proviennent de l'annonce 2394. |
Production | |
|---|---|
Fabricant | Case IH |
Tracteur pour cultures en rangs | |
Construit à Racine, Wisconsin, États-Unis | |
Moteur CaseIH 2394 | |
|---|---|
Case 8.3L diesel 6-cylindres | |
Détails du moteur ...  |
Transmissions CaseIH 2394 | |
|---|---|
12 vitesses trois vitesses power shift | |
24 vitesses, embrayage de puissance à quatre vitesses | |
Détails de la transmission...  |
CaseIH 2394 Power | |
|---|---|
Moteur | 197 ch
146,9 kW |
Attelage (annoncé) | 142 ch
105,9 kW |
PTO (déclaré) | 160 ch
119,3 kW |
Attelage (testé) | 137,78 ch
102,7 kW |
PTO (testé) | 162,15 ch
120,9 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction assistée | |
Freins à disque humides | |
Cabine Silent Guardian avec climatisation. |
Capacité | |
|---|---|
Carburant | 85 gal
321,7 L |
25 gal*Réservoir auxiliaire optionnel
94,6 L | |
Système hydraulique | 32 gal
121,1 L |
Hydraulique | |
|---|---|
Type | centre fermé |
Capacité | 32 gal
121,1 L |
Pression | 2250 psi
155,1 bar |
Vannes | 2 à 4 |
Débit de la pompe | 27 gpm
102,2 lpm |
Débit de direction | 8 gpm
30,3 lpm |
Pression de direction. | 2000 psi
137,9 bar |
Attelage de tracteur | |
|---|---|
Type arrière | III |
Levage arrière (à 24"/610mm) | 7 750 lbs
3515 kg |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Embrayage | hydraulique |
Type de prise de force arrière | 1000 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 118 pouces
299 cm |
Poids | 14270 à 16240 livres |
Pneus avant | 11.00x16 |
Pneus arrière | 18.4x38 |
Dimensions complètes et pneus ...  | |
2394 Numéros de série | |
|---|---|
Localisation: | Dans l'habitacle ou sur le châssis avant droit |
1984 | 9931802 |
1985 | 9939020 |
1986 | 9941573 |
1987 | 9945454 |
1988 | 9948517 |
FAQ : Comment lire un tableau de numéros de série. | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 72 |
105 OptOptional | |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Tracteurs à deux roues motrices et à entraînement mécanique avant publiés en 1987, par CaseIH | |
Guide de l'acheteur d'équipement agricole 1985 publié par CaseIH |
Moteur
Carte de série : 229423942594154.0ch197.0ch217.0ch2394↓ 1984
Note : le modèle CaseIH 2394 est le même que le J.I. Case 2394. Les données suivantes proviennent de l'annonce 2394. |
Détail du moteur | |
|---|---|
Case | |
diesel turbocompressé | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 504 pouces cubes
8,3 litres |
Alésage/Course | 4,625x5,00 pouces
117 x 127 mm |
Puissance | 197 ch
146,9 kW |
Tours/min nominal | 2100 |
Volts de démarrage | 12 |
Capacité d'huile | 30 qts
28.4 L |
Capacité de liquide de refroidissement | 44 qts
41,6 L |
Transmission
Carte de série : 229423942594154.0ch197.0ch217.0ch2394↓ 1984
Note : le modèle CaseIH 2394 est le même que le J.I. Case 2394. Les données suivantes proviennent de l'annonce 2394. |

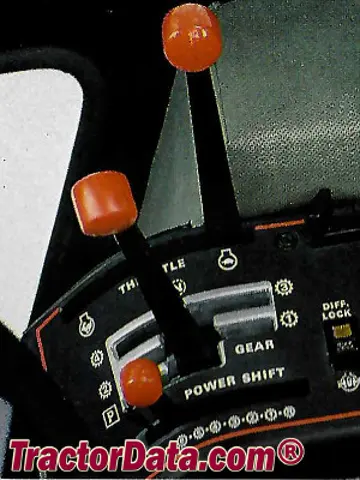

Options de transmission | |
|---|---|
12 vitesses trois vitesses power shift | |
24 vitesses, embrayage de puissance à quatre vitesses |
Transmission — transmission à trois vitesses
Type | transmission à trois vitesses |
Engrenages | 12 avants et 3 arrières |
Capacité d'huile | 128 qts
121,1 L |
Trois rapports de changement de vitesse (1-3), plus la marche arrière, dans quatre plages (1-4). La marche arrière ne fonctionne pas dans la quatrième plage. | |
Vitesses | |
|---|---|
Avec des pneus arrière 18.4x38. | |
 |
Transmission — transmission à quatre rapports
Type | transmission à quatre rapports |
Engrenages | 24 avant et 3 arrière |
Embrayage | disque hydraulique à bain d'huile |
Capacité d'huile | 128 qts
121,1 L |
Six vitesses à rapports démultiplicateurs (1-6), plus marche arrière, dans quatre plages (1-4). La marche arrière ne fonctionne pas en quatrième plage. | |
Vitesses | |
|---|---|
Avec des pneus arrière 18.4x38. | |
 |
Horaire de travail | |
|---|---|
 |
Dimensions
Carte de série : 229423942594154.0ch197.0ch217.0ch2394↓ 1984
Note : le modèle CaseIH 2394 est le même que le J.I. Case 2394. Les données suivantes proviennent de l'annonce 2394. |
Pneus CaseIH 2394 | |
|---|---|
Ag front | 11.00x16 |
Ag arrière | 18.4x38 |
Ag front | 14Lx16 |
Ag arrière | 24,5x32 |
30,5x32 | |
20.8x38 | |
18.4x42 | |
20.8x42 | |
Dimensions | |
|---|---|
Empattement | 118 pouces
299 cm |
Largeur | 96 pouces
243 cm |
120 pouces*Essieu long optionnel.
304 cm | |
Essieu arrière | 3,875 par 2438 pouces
98 par 2438 mm |
Essieu arrière | 3,875 par 3048 millimètres
98 par 3048 mm |
Traction arrière | 60 à 110 pouces
152 à 279 cm |
Traction arrière | 60 à 132 pouces
152 à 335 cm (essieu long) |
CaseIH 2394 Poids | |
|---|---|
Expédition | 14 270 lbs
6472 kg |
Fonctionnement | 16 240 lbs
7366 kg |
Capacité maximale | 20 500 lbs
9298 kg |
Tests
Carte de série : 229423942594154.0ch197.0ch217.0ch2394↓ 1984
Note : le modèle CaseIH 2394 est le même que le J.I. Case 2394. Les données suivantes proviennent de l'annonce 2394. |
Test de tracteur du Nebraska 1527 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1527 | |
|---|---|
Diesel 24 vitesses 2WD
Aout 7 - 23, 1984
Lien: Rapport d'essai de tracteur du Nebraska 1527 | |

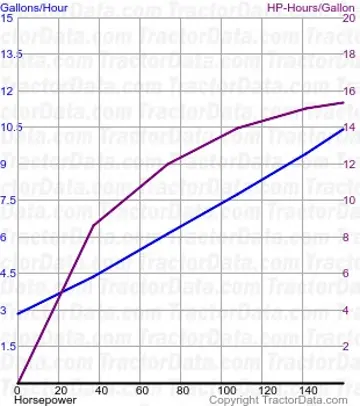

Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 162,15 ch
120,9 kW |
Consommation de carburant | 10,5 gal/heure
39,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 137,78 ch
102,7 kW |
Consommation de carburant | 10,3 gal/heure
39,0 l/heure |
Équipement 3-4 utilisé pour test de puissance. | |
Traction maximale | 15497 lbs
7029 kg |
Engin 2-2 utilisé pour test de traction. | |
Photos
CaseIH 2394 tractor photo
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour Caseih 2394 basées sur sa puissance de 196.99614485115535 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Usage Commercial / Grande Culture | Large acreage tillage; requires front ballast weights. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Usage Commercial / Grande Culture | Wide commercial field leveling; requires hydraulic remotes. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih 2394.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications Caseih 2394
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Caseih 2394.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)197 hp
Kilowatts (kW)146.9 kW
Chevaux métriques (ch / PS)199.7 PS
