CaseIH 3394
Le CaseIH 3394 est un tracteur produit par Caseih. La puissance moteur indiquée est de 162,86 ch 121,4 kW.
Puissance du moteur
162,86 ch
121,4 kW
Poids en ordre de marche
18610 lbs
8441 kg
Aperçu
 | 1985 - 1987
Tracteur pour cultures en rangs |
|---|
Production | |
|---|---|
Fabricant | Case IH |
Tracteur pour cultures en rangs | |
Construit à Racine, Wisconsin, États-Unis | |
Le prix initial était de 71 000 $ en 1987 | |
Moteur Case IH 3394 | |
|---|---|
Case 8.3L diesel 6-cylindres | |
Détails du moteur ...  |
Transmissions Case IH 3394 | |
|---|---|
24 vitesses à puissance partielle | |
12-speed powershift partiel | |
Détails de la transmission...  |
CaseIH 3394 Power | |
|---|---|
PTO (déclaré) | 162 ch
120,8 kW |
Attelage (testé) | 141,17 ch
105,3 kW |
PTO (testé) | 162,86 ch
121,4 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction | puissance hydrostatique |
Freins hydrauliques à disque humide | |
Cabine standard | |
Capacité | |
|---|---|
Carburant | 85 gal
321,7 L |
Système hydraulique | 33,25 gal
125,9 L |
Hydraulique | |
|---|---|
Type | centre fermé |
Capacité | 33,25 gal
125,9 L |
Vannes | 2 à 4 |
Débit de la pompe | 30 gpm
113,6 lpm |
Attelage de tracteur | |
|---|---|
Type arrière | III |
Levage arrière (à 24"/610mm) | 7 750 lbs
3515 kg |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 1000 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 116 pouces
294 cm |
Poids | 15620 lbs
7085 kg |
Pneus avant | 16.9-26 |
Pneus arrière | 24.5R-32 |
Dimensions complètes et pneus ...  | |
3394 Numéros de série | |
|---|---|
Localisation: | À l'intérieur de la cabine |
1985 | 9938100 |
1986 | 9941573 |
1987 | 9945448 |
FAQ : Comment lire un tableau de numéros de série. | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Tracteurs à deux roues motrices et à entraînement mécanique avant publiés en 1987, par CaseIH |
Moteur
Détail du moteur | |
|---|---|
Case | |
diesel turbocompressé | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 504 pouces cubes
8,3 litres |
Alésage/Course | 4,625x5,00 pouces
117 x 127 mm |
Purificateur d'air | éléments en papier double |
Compression | 15.8:1 |
Tours/min nominal | 2100 |
Volts de démarrage | 12 |
Capacité d'huile | 23 qts
21,8 L |
Capacité de liquide de refroidissement | 44 qts
41,6 L |

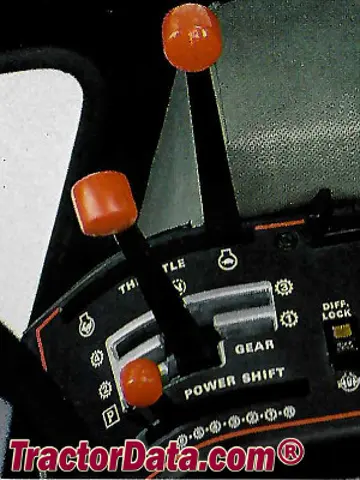

Transmission
Options de transmission | |
|---|---|
24 vitesses à puissance partielle | |
12-speed powershift partiel |
Transmission — demultiplicateur partiel
Type | demultiplicateur partiel |
Engrenages | 24 avant et 3 arrière |
Capacité d'huile | 133 qts
125,9 L |
Quatre plages avec six rapports démultiplicateurs dans chaque plage. | |
Vitesses | |
|---|---|
Avec des pneus arrière 20.8x38. | |
 |
Horaire de travail | |
|---|---|
 |
Transmission — demultiplicateur partiel
Type | demultiplicateur partiel |
Engrenages | 12 avants et 3 arrières |
Capacité d'huile | 133 qts
125,9 L |
Quatre plages avec trois vitesses power shift dans chaque plage. | |
Vitesses | |
|---|---|
Avec des pneus arrière 20.8x38. | |
 |
Dimensions
Pneus CaseIH 3394 | |
|---|---|
Ag front | 16.9-26 |
Ag arrière | 24.5R-32 |
Dimensions | |
|---|---|
Empattement | 116 pouces
294 cm |
Longueur | 192,5 pouces
488 cm |
Largeur | 60 pouces
152 cm |
Hauteur (cabine) | 120 pouces
304 cm |
Garde au sol | 18 pouces
45 cm |
Poids CaseIH 3394 | |
|---|---|
Fonctionnement | 15620 lbs
7085 kg |
Ballasté | 18610 lbs
8441 kg |
Capacité maximale | 20500 lbs
9298 kg |
Tests

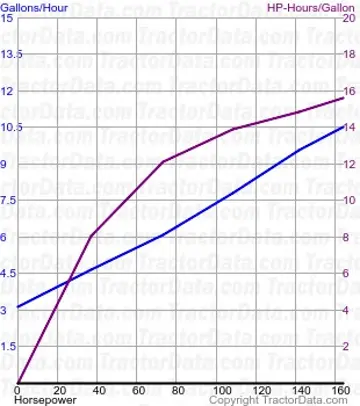

Test de tracteur du Nebraska 1583 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1583 | |
|---|---|
Diesel 24 vitesses 4WD
15 - 24 octobre 1985
Lien : fichier Nebraska Tractor Test 1583 | |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 162,86 ch
121,4 kW |
Consommation de carburant | 10,6 gal/heure
40,1 l/heure |
Performance de l'attelage | |
Puissance maximale | 141,17 ch
105,3 kW |
Consommation de carburant | 10,4 gal/heure
39,4 l/heure |
Engin 16 utilisé pour test de puissance. | |
Traction maximale | 17421 lbs
7902 kg |
Enginage 1-4 utilisé pour test de traction. | |
Photos
CaseIH 3394
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour Caseih 3394 basées sur sa puissance de 162.80008158563825 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 5 to 7 Bottom (18")5 - 7 铧 (45 cm) | Usage Commercial / Grande Culture | Large acreage tillage; requires front ballast weights. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙 | Usage Commercial / Grande Culture | Wide commercial field leveling; requires hydraulic remotes. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih 3394.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications Caseih 3394
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Caseih 3394.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)162.8 hp
Kilowatts (kW)121.4 kW
Chevaux métriques (ch / PS)165.1 PS
