CaseIH 4694

1984 - 1987

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

Fabricant

Case IH

Tracteur à quatre roues motrices (4WD)

Construit à Racine, Wisconsin, États-Unis

Prix original

81 000 $ (1987)

Case 8.3L diesel 6-cylindres

12-speed powershift partiel

Moteur

261 ch 194,6 kW

PTO (déclaré)

219 ch 163,3 kW

Attelage (testé)

189,75 ch 141,5 kW

PTO (testé)

219,62 ch 163,8 kW

Conduire

4x4 4WD

Direction

hydraulique, direction crabe avant, arrière ou quatre roues

Freins à disque secs hydrauliques

Cabine Silent Guardian de série.

Carburant

128 gal 484,5 L

Système hydraulique

15,5 gal 58,7 L

Type

centre fermé

Capacité

15,5 gal 58,7 L

Pression

2350 psi 162,0 bar

Vannes

2 à 4

Débit total

31 gpm 117,3 lpm

Type arrière

III (optionnel)

Levage arrière (à 24"/610mm)

12 750 livres 5 783 kg

Prise de puissance arrière

indépendant (facultatif)

Type de prise de force arrière

1000

Tours par minute du moteur

1000@2200

Empattement

102 pouces 259 cm

Poids

22 310 lbs 10 119 kg

Pneus avant

18,4-34

Pneus arrière

18,4-34

Localisation:

Plaque signalétique située dans le coin avant droit, en haut de la cabine du tracteur.

1984

8865000 (JI Case)

1985

8866200

1986

8866971

1987

8867559

FAQ : Comment lire un tableau de numéros de série.

Sol

négatif

Volts de la batterie

12

Tracteurs 4 roues publié en 1987, par CaseIH

Guide de l'acheteur d'équipement agricole 1985 publié par CaseIH

1984 - 1987

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

Case

diesel suralimenté et refroidi par eau

6-cylindres

refroidi par liquide

Déplacement

504 pouces cubes 8,3 litres

Alésage/Course

4,625x5,00 pouces 117 x 127 mm

Puissance

261 ch 194,6 kW

Purificateur d'air

éléments en papier double

Compression

15.8:1

Tours/min nominal

2200

Couple

680 lb-pi 922,1 Nm

Couple RPM

1650

Volts de démarrage

12

Capacité d'huile

24 qts 22,7 L

Capacité de liquide de refroidissement

48 qts 45,4 L

1984 - 1987

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

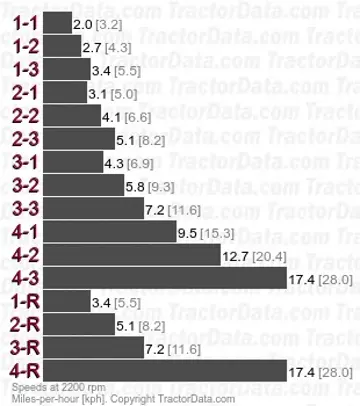

Type

demultiplicateur partiel

Engrenages

12 avant et 4 arrière

Embrayage

disque hydraulique à bain d'huile

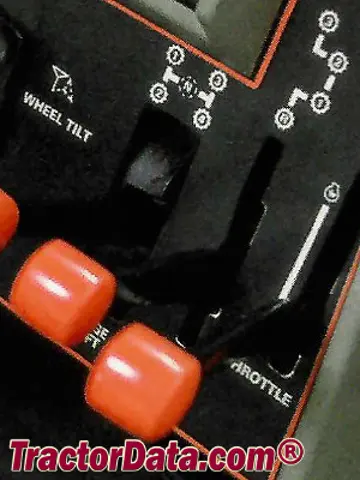

Quatre gammes (1-4) avec trois vitesses démultipliées (1-3) plus la marche arrière dans chaque gamme. Les deux leviers de commande sont montés sur le tableau de bord. Le levier de changement de gamme se trouve à gauche selon un motif en H. Le levier de vitesse est un motif en ligne à droite.

Avec des pneus 23.1x30.

1984 - 1987

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

Ag front

18,4-34

Ag arrière

18,4-34

Empattement

102 pouces 259 cm

Longueur

225 pouces 571 cm

Largeur

96 pouces (minimum) 243 cm

143 pouces (duals) 363 cm

Hauteur (échappement)

125 pouces 317 cm

Poids en fonctionnement

22 310 lbs (avec pneus jumelés 20.8-34) 10 119 kg

Poids ballasté

25 230 lbs 11444 kg

Garde au sol

45 cm (cadre)

Crayon avant

76 à 139 pouces 193 à 353 cm

Traction arrière

76 à 139 pouces 193 à 353 cm

1984 - 1987

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

4x4 Série 94

Tracteur à quatre roues motrices (4WD)

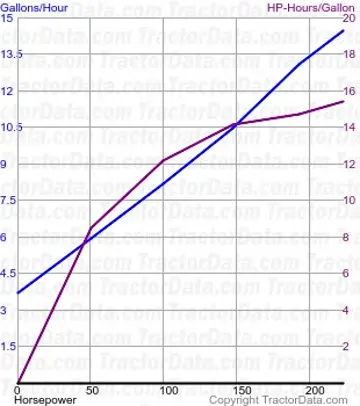

Diesel 12 vitesses 4WD 18 - 26 octobre 1979 Lien: Fichier Nebraska Tractor Test 1329

Performance du prise de force

Puissance à la vitesse nominale du moteur

219,62 ch 163,8 kW

Consommation de carburant

14,4 gal/heure 54,5 l/heure

Performance de l'attelage

Puissance maximale

189,75 ch 141,5 kW

Consommation de carburant

14,2 gal/heure 53,7 l/heure

Enginage 3-2 utilisé pour test de puissance.

Traction maximale

24 564 lbs 11 142 kg

Engin 1-2 utilisé pour test de traction.
