CaseIH 9230
Le CaseIH 9230 est un tracteur produit par Caseih. La puissance moteur indiquée est de Diesel (indiquée): 235 ch / 175,2 kW.
Aperçu
 | 1990 - 1995
Série 9200Tracteur à quatre roues motrices (4RM)
Série 9200
Tracteur à quatre roues motrices (4WD) |
|---|
Production | |
|---|---|
Fabricant | Case IH |
Tracteur à quatre roues motrices (4WD) | |
Construit à Fargo, Dakota du Nord, États-Unis | |
Le prix initial était de 100 000 $ en 1995 | |
Variantes | |
|---|---|
9240 | direction assistée aux quatre roues |
9230 | articulé |
Moteur Case IH 9230 | |
|---|---|
CDC 8.3L moteur diesel 6 cylindres | |
Détails du moteur ...  |
Transmission Case IH 9230 | |
|---|---|
12 vitesses à puissance intégrale | |
Détails de la transmission...  |
CaseIH 9230 Power | |
|---|---|
Moteur | 235 ch
175,2 kW |
PTO (déclaré) | 207 ch
154,4 kW |
Attelage (testé) | 177,51 ch
132,4 kW |
PTO (testé) | 218,20 ch
162,7 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Finales | planétaire inboard |
Verrouillage du différentiel | avant et arrière optionnel |
Direction | transmission hydrostatique avec articulation et direction assistée à l'avant |
Freins à disque à étrier hydraulique intégré | |
Cab standard avec climatisation. Cabine de luxe optionnelle avec essuie-glaces avant et arrière plus des compartiments de rangement intérieurs. | |
Capacité | |
|---|---|
Carburant | 115 gal
435,3 L |
Système hydraulique | 18 gal
68,1 L |
Hydraulique | |
|---|---|
Type | centre fermé |
Capacité | 18 gal
68,1 L |
Pression | 2500 psi
172,4 bar |
Vannes | 4 |
Débit total | 28 gpm
106,0 l/min |
Attelage de tracteur | |
|---|---|
Type arrière | III OptOptionnel |
Contrôle | contrôle de tir optionnel |
Levage arrière | 12750 lbs
5783 kg |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant OptOptional |
Type de prise de force arrière | 1000 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 120,4 pouces
305 cm |
Poids | 18000 à 24106 livres |
Pneus avant | 18.4-38 |
Pneus arrière | 18.4-38 |
Dimensions complètes et pneus ...  | |
Numéros de série 9230 | |
|---|---|
Localisation: | Sous les marches du côté gauche sur le passage de roue avant |
1990 | JCB0004600 |
1991 | JCB0026501 |
1992 | JCB0028400 |
1993 | JCB0030500 |
1994 | JEE0031773 |
1995 | JEE0032808 |
FAQ : Comment lire un tableau de numéros de série. | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 125 |
Batteries | 2 |
CCA de la batterie | 625 |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Série 9200 4WD publiée en 1993, par CaseIH | |
9230 Châssis articulé publié par CaseIH |
Moteur
Détail du moteur | |
|---|---|
CDC | |
diesel turboalimenté et refroidi par l'eau | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 504,5 pouces cubes
8,3 litres |
Alésage/Course | 4.488x5.315 pouces
114 x 135 mm |
Puissance | 235 ch
175,2 kW |
Purificateur d'air | éléments en papier double |
Compression | 16,5:1 |
Tours/min nominal | 2200 |
Couple | 701 lb-pi
950,6 Nm |
Couple RPM | 1500 |
Volts de démarrage | 12 |
Capacité d'huile | 22 qt
20,8 L |
Capacité de liquide de refroidissement | 29,6 qt
28,0 L |
Transmission
Transmission — changement de vitesse progressif
Type | changement de vitesse progressif |
Engrenages | 12 avants et 3 arrières |
Embrayage | disque hydraulique à bain d'huile |

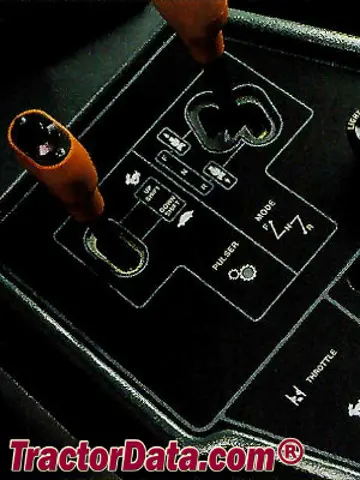

Transmission à changement de vitesse à pleine puissance actionnée par deux leviers situés à droite ; un pour changer les vitesses et l'autre pour l'avant/l'arrière. La fonction Skip-Shift permet à la transmission de passer rapidement de la première à des vitesses supérieures (4e, 6e, 8e). | |
Vitesses | |
|---|---|
Avec des pneus 18.4x38. | |
 |
Horaire de travail | |
|---|---|
 |
Dimensions
Pneus Case IH 9230 | |
|---|---|
Ag front | 18.4-38 |
Ag arrière | 18.4-38 |
Dimensions | |
|---|---|
Empattement | 120,4 pouces
305 cm |
Longueur | 613 cm
241,6 pouces |
Largeur | 119,5 pouces (essieux)
303 cm |
88,9 pouces (guardebouscles)
225 cm | |
Hauteur (échappement) | 129,6 pouces
329 cm |
Essieu arrière | 4,0 par 303,5 centimètres
101 par 3035 millimètres |
Crayon avant | 60 à 130 pouces
152 à 330 cm |
Traction arrière | 60 à 130 pouces
152 à 330 cm |
Poids Case IH 9230 | |
|---|---|
Expédition | 18000 lbs
8164 kg |
Fonctionnement | 24106 lbs*Poids avec pneumatiques jumelés 18.4R38.
10934 kg |
Capacité maximale | 26000 lbs
11793 kg |
Tests
Test Tracteur OCED 1649 | ||
|---|---|---|
 | | |
| ||
Test Tracteur OCED 1649 | |
|---|---|
Diesel 12 vitesses 4x4
10 - 14 juin 1991
Lien : fichier OCED Tractor Test 1649 | |

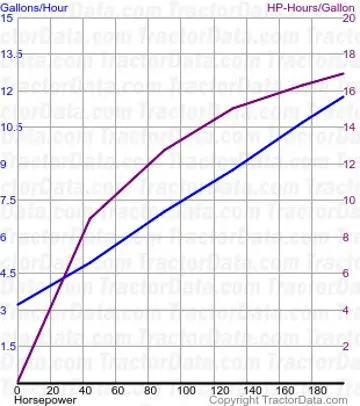

Performance du prise de force | |
Puissance maximale | 218,20 ch
162,7 kW |
Consommation de carburant | 11,9 litres/heure
45,0 litres/heure |
Puissance à la vitesse nominale du moteur | 198,63 ch
148,1 kW |
Consommation de carburant | 11,7 gal/heure
44,3 l/heure |
Puissance à la vitesse nominale de la prise de puissance | 207,83 ch
155,0 kW |
Consommation de carburant | 11,8 gal/heure
44,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 177,51 ch
132,4 kW |
Consommation de carburant | 11,6 gal/heure
43,9 l/heure |
Gear 5 utilisé pour test de puissance. | |
Traction maximale | 25 061 lbs
11367 kg |
Équipement 2 utilisé pour le test de traction. | |
Photos
CaseIH 9230 tractor photo
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour Caseih 9230 basées sur sa puissance de 234.9470699654351 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁 | Usage Commercial / Grande Culture | High horsepower articulated/4WD field plowing. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼 | Usage Commercial / Grande Culture | Large commercial field and roadside mowing operations. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机 | Usage Commercial / Grande Culture | Deep intensive seedbed preparation for commercial row crops. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙 | Usage Commercial / Grande Culture | Broad-acre grain tillage for high-drawbar tractors. |
Presse à BallesFoin et Fourrage | Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m) | Usage Commercial / Grande Culture | High-capacity commercial forage harvesting (1000 RPM PTO). |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih 9230.
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications Caseih 9230
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Caseih 9230.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)234.9 hp
Kilowatts (kW)175.2 kW
Chevaux métriques (ch / PS)238.2 PS
