CaseIH MX200 Magnum

Le CaseIH MX200 Magnum est un tracteur produit par Caseih. La puissance moteur indiquée est de 165,75 ch 123,6 kW.

Aperçu

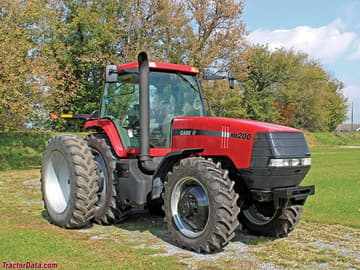

Photo du tracteur CaseIH MX200 Magnum
1999 - 2002 Série MagnumTracteur pour cultures en rangs Série Magnum Tracteur pour cultures en rangs
Production
Fabricant
Case IH
Tracteur pour cultures en rangs
Construit à Racine, Wisconsin, États-Unis
Prix original
93 000 $
Moteur Case IH MX200
CDC 8.3L moteur diesel 6 cylindres
Détails du moteur ...
Transmissions Case IH MX200
Boîte de vitesses 18 rapports à puissance intégrale
rampe 24 vitesses
Détails de la transmission...
Case IH MX200 Power
PTO (déclaré)
165 ch 123,0 kW
Attelage (testé)
142,33 ch 106,1 kW
PTO (testé)
193,16 ch 144,0 kW
Détails du test de performance ...
Mécanique
Transmission à deux ou quatre roues
Finales
planétaire
Verrouillage du différentiel
électro-hydraulique arrière
Direction assistée
Freins hydrauliques à disque humide
Cabine Surveyor standard avec climatisation.
Capacité
Carburant
130 gal 492,1 L
160 galOptionnel 605.6 L
Système hydraulique
45,5 gal 172,2 L
Hydraulique
Type
centre fermé PFC
Capacité
45,5 gal 172,2 L
Pression
2500 psi 172,4 bar
Vannes
3 à 5
Débit de la pompe
30 gpm 113,6 lpm
44 gpmOptionnel 166,5 lpm
Débit SCV
27 gpm 102,2 lpm
40 gpmOptFacultatif 151,4 lpm
Attelage de tracteur
Type arrière
III/IIIN
Contrôle
contrôle de position et de prise
Levage arrière
11200 lbs 5080 kg
14500 lbsOptFacultatif 6577 kg
Attelage avant
II OptOptionnel
Levage avant (à 24"/610mm)
5500 lbs 2494 kg
Prise de Puissance (PTO)
Prise de puissance arrière
indépendant
Type de prise de force arrière
1000 (1,75)
5410/1000 (1,375)Optionnel
Tours par minute du moteur
540@1982
1000@1974
Dimensions et Pneumatiques
Empattement 2WD
119,2 pouces 302 cm
Empattement 4x4
118,3 pouces 300 cm
Poids
18700 à 19700 livres
Pneus avant
14L-16.1
Pneus arrière 2WD
18.4R46
Dimensions complètes et pneus ...
Électrique
Sol
négatif
Système de charge
alternateur
Ampères de charge
110
135 OptOptionnel
Volts de charge
12
Batteries
2
CCA de la batterie
1000
Volts de la batterie
12
Groupe batterie
31
Références
Références de la littérature MX200 Magnum
Tracteurs de la série MX Magnum publiés en 1998 par CaseIH
Manuel de l'opérateur Tracteurs Magnum Série MX (Rac 6-5341) publié en 1999
Manuel de support des ventes de la série MX Magnum publié en 1998, par Case IH*
*La publication contient des erreurs connues.

Moteur

Détail du moteur
CDC
diesel turboalimenté et refroidi par l'eau
6 cylindres 12 soupapes
refroidissement liquide en ligne
Déplacement
504,5 pouces cubes 8,3 litres
Alésage/Course
4.488x5.315 pouces 114 x 135 mm
Système de carburant
injection directe mécanique
Purificateur d'air
éléments en papier double
Compression
16,5:1
Tours/min nominal
2000
Tours/minute au ralenti
900-2240
Ordre d'allumage
1-5-3-6-2-4
Démarreur
électrique
Volts de démarrage
12
Capacité de liquide de refroidissement
24 qts 22,7 L
Huile moteur
Tableau d'huile moteur diesel MX200 Magnum
Capacité d'huile
22 qt 20,8 L
Vidange
300 h
Moteur Case IH MX200
Image moteur Case IH MX200

Transmission

Options de transmission
Boîte de vitesses 18 rapports à puissance intégrale
rampe 24 vitesses

Transmission — changement de vitesse progressif

Type
changement de vitesse progressif
Engrenages
18 vers l'avant et 4 en marche arrière
Embrayage
disques électro-hydrauliques à bain d'huile
Changement de vitesse par bouton-poussoir avec levier de transmission par embrayage à gauche.
Vitesses
MX200 Magnum vitesses à changement progressif complet

Transmission — creeper

Type
creeper
Engrenages
24 vers l'avant et 6 vers l'arrière
Gamme de chenilles optionnelle activée par un bouton sur la console. Le tracteur doit être en neutre ou en position parking pour changer de gamme.
Vitesses
Avec des pneus arrière 18.4R46.
MX200 Magnum vitesses rampantes

Dimensions

Pneus Case IH MX200
Pneus standards 2WD (ag)
Avant: 14L-16.1. Arrière: 18.4R46
4WD Pneus standard (ag)
Avant: 14.9R34. Arrière: 18.4R46
Dimensions
Empattement 2WD
119,2 pouces 302 cm
Empattement 4x4
118,3 pouces 300 cm
Longueur
226 pouces 574 cm
Hauteur (cabine)
124,6 pouces 316 cm
Garde au sol
18,7 pouces 47 cm
Essieu arrière
4 par 284,5 cm 101 par 2844 mm
Essieu arrière
4 par 118 pouces 101 par 2997 mm
Crayon avant
60 à 88 pouces 152 à 223 cm
Poids Case IH MX200
2WD Expédition
18700 lbs 8482 kg
4WD Expédition
19700 lbs 8935 kg
4WD Fonctionnement
19660 lbs 8917 kg
Capacité maximale
23500 lbs 10659 kg
2WD essieu avant maximal
9200 lbs 4173 kg
4WD Essieu avant maximal
10000 lbs 4536 kg
Essieu arrière Max
31500 lbs 14288 kg

Tests

Test de tracteur du Nebraska 1765
Consommation de carburant MX200 Magnum du test 1765
Consommation de carburant MX200 Magnum du test 1765
Consommation de carburant MX200 Magnum du test 1765
Test de tracteur du Nebraska 1765
Diesel 18 vitesses 4WD Aout 21 - 26, 1999 Lien: Fichier Nebraska Tractor Test 1765
Performance du prise de force
Puissance maximale
193,16 ch 144,0 kW
Consommation de carburant
10.0 gal/heure 37.9 l/heure
Puissance à la vitesse nominale du moteur
165,75 ch 123,6 kW
Consommation de carburant
9,4 gal/heure 35,6 l/heure
Puissance à la vitesse nominale de la prise de puissance
170,84 ch 127,4 kW
Consommation de carburant
9,6 gal/heure 36,3 l/heure
Performance de l'attelage
Puissance maximale
142,33 ch 106,1 kW
Consommation de carburant
9,5 gal/heure 36,0 l/heure
Engin 8 utilisé pour test de puissance.
Traction maximale
19 863 lbs 9009 kg
Équipement 3 utilisé pour test de traction.

Photos

CaseIH MX200 Magnum

CaseIH MX200 Magnum

CaseIH MX200 Magnum

CaseIH MX200 Magnum

Rear of Case IH MX200 showing hitch and PTO.

Rear of Case IH MX200 showing hitch and PTO.

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour Caseih MX200 Magnum basées sur sa puissance de 165.75033018109463 ch et les normes agricoles ASAE.

Outil et UtilisationTaille RecommandéeRégime de TravailNotes Techniques
Charrue à SocsTravail du Sol Primaire
5 to 7 Bottom (18")5 - 7 铧 (45 cm)Usage Commercial / Grande CultureLarge acreage tillage; requires front ballast weights.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage
15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼Usage Commercial / Grande CultureLarge commercial field and roadside mowing operations.
Rotavator / Fraise RotativePréparation du Lit de Semence
90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机Usage Commercial / Grande CultureDeep intensive seedbed preparation for commercial row crops.
Herse à Disques / DéchaumeurTravail du Sol Secondaire
15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙Usage Commercial / Grande CultureWide commercial field leveling; requires hydraulic remotes.
Presse à BallesFoin et Fourrage
Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)Usage Commercial / Grande CultureHigh-capacity commercial forage harvesting (1000 RPM PTO).
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih MX200 Magnum.

Huile Moteur

SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures

Convertisseur d'unités de spécifications Caseih MX200 Magnum

Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Caseih MX200 Magnum.

Équivalences converties :

Chevaux-vapeur mécaniques (HP)165.8 hp
Kilowatts (kW)123.6 kW
Chevaux métriques (ch / PS)168 PS
