CaseIH MX230 Magnum

Le CaseIH MX230 Magnum est un tracteur produit par Caseih. La puissance moteur indiquée est de Diesel (indiquée): 234 ch / 174,5 kW.

Puissance du moteur

Diesel (indiquée): 234 ch / 174,5 kW

Poids en ordre de marche

25 030 lbs 11353 kg

Aperçu

	2003 - 2006 Série MagnumTracteur pour cultures en rangées Série Magnum Tracteur pour cultures en rangs

Production
Fabricant	CaseIH (une division de CNH)
Tracteur pour cultures en rangs
Construit à Racine, Wisconsin, États-Unis

Variantes
TG230	modèle New Holland similaire

Moteur Case IH MX230
CDC 8.3L moteur diesel 6 cylindres
Détails du moteur ...

Transmission Case IH MX230
Boîte de vitesses 18 rapports à puissance intégrale
Détails de la transmission...

CaseIH MX230 Power
Moteur	234 ch 174,5 kW
PTO (déclaré)	190 ch 141,7 kW
Attelage (testé)	165,17 ch 123,2 kW
PTO (testé)	216,55 ch 161,5 kW
Détails du test de performance ...

Mécanique
Transmission à deux ou quatre roues
Direction	puissance hydrostatique
Freins hydrauliques à disque humide
Cabine Surveyor standard avec climatisation. Climatisation automatique en option.

Capacité
Carburant	130 gal 492,1 L
	160 gal (facultatif) 605,6 L
Système hydraulique	45,5 gal 172,2 L

Hydraulique
Type	débit compensé par pression à centre fermé avec priorité parallèle (PFC)
Capacité	45,5 gal 172,2 L
Pression	2950 psi 203,4 bar
Vannes	3 à 5
Débit total	38,6 gpm 146,1 lpm
	53,1 gpm (facultatif) 201,0 lpm

Attelage de tracteur
Type arrière	III/IIIN
Contrôle	contrôle électronique de traction
Levage arrière	13 960 lbs 6332 kg
	15 970 lbs (facultatif) 7243 kg
Attelage avant	optionnel
Levage avant	7 170 lbs 3252 kg

Prise de Puissance (PTO)
Prise de puissance arrière	indépendant
Type de prise de force arrière	1000 (1,75)
	540/1000 (1,375 facultatif)

Dimensions et Pneumatiques
Empattement	120 pouces (2WD) 304 cm
	118,3 pouces (4 roues motrices) 300 cm
Poids	18700 à 20100 livres
Dimensions complètes et pneus ...

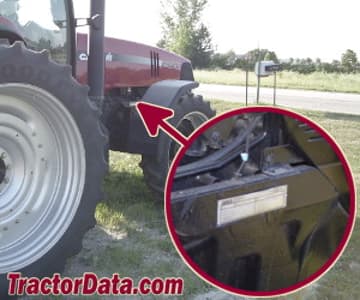

Numéros de série MX230
2003	JAZ125000
2004	JAZ129400
2005	JAZ134001
2006	JAZ138614
FAQ : Comment lire un tableau de numéros de série.

Électrique
Sol	négatif
Système de charge	alternateur
Ampères de charge	135
Volts de charge	12
Batteries	2
CCA de la batterie	1000
Volts de la batterie	12

Références

Tracteurs de la série MX Magnum publiés en 2003, par CaseIH

Moteur

Détail du moteur
CDC
diesel suralimenté et refroidi par eau
6 cylindres 12 soupapes
refroidissement liquide en ligne
Déplacement	504,5 pouces cubes 8,3 litres
Alésage/Course	4.488x5.315 pouces 114 x 135 mm
Émissions	Tier II
Puissance	234 ch 174,5 kW
Purificateur d'air	éléments en papier double
Compression	17.0:1
Tours/min nominal	2000
Couple	1445 lb-pi 1959.4 Nm
Couple RPM	1400
Volts de démarrage	12
Capacité d'huile	22 qt 20,8 L
Capacité de liquide de refroidissement	24 qts 22,7 L

Moteur Case IH MX230

Transmission

Transmission — changement de vitesse progressif

Type	changement de vitesse progressif
Engrenages	18 vers l'avant et 4 en marche arrière
Embrayage	disques électro-hydrauliques à bain d'huile

Vitesses

Horaire de travail

Dimensions

Pneus Case IH MX230

Dimensions
Empattement	120 pouces (2WD) 304 cm
	118,3 pouces (4 roues motrices) 300 cm
Hauteur (cabine)	124,6 pouces 316 cm
Essieu arrière	4 par 289,5 mm 101 par 2895 mm
Essieu arrière	4 par 305 centimètres 101 par 7680 millimètres
Crayon avant	60 à 88 pouces 152 à 223 cm

Poids CaseIH MX230
Expédition	18 700 lbs (2WD) 8482 kg
	19 700 lbs (4 roues motrices) 8935 kg
Fonctionnement	20 100 lbs (4WD) 9 117 kg
Ballasté	25 030 lbs 11353 kg

Tests

Test Tracteur OCED 1826

Test Tracteur OCED 1826
Diesel 18 vitesses 4x4 9 octobre - 27 octobre 2003 Lien: Fichier de test de tracteur OCED 1826
Performance du prise de force
Puissance maximale	216,55 ch 161,5 kW
Consommation de carburant	12,6 gal/heure 47,7 l/heure
Puissance à la vitesse nominale du moteur	192,02 ch 143,2 kW
Consommation de carburant	12,4 gal/heure 46,9 l/heure
Performance de l'attelage
Puissance maximale	165,17 ch 123,2 kW
Consommation de carburant	12,4 gal/heure 46,9 l/heure
Engin 7 utilisé pour test de puissance.
Traction maximale	19 628 lbs 8903 kg
La vitesse 4 utilisée pour le test de traction.

Photos

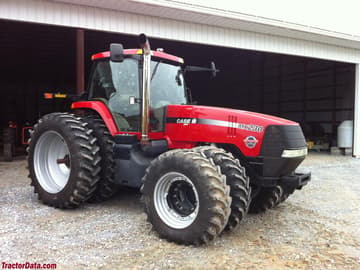

CaseIH MX230 Magnum

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour Caseih MX230 Magnum basées sur sa puissance de 234.00835450324445 ch et les normes agricoles ASAE.

Outil et Utilisation	Taille Recommandée	Régime de Travail	Notes Techniques
Charrue à SocsTravail du Sol Primaire	8+ Bottom On-Land Hitch8+ 铧重型机外牵引犁	Usage Commercial / Grande Culture	High horsepower articulated/4WD field plowing.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Usage Commercial / Grande Culture	Large commercial field and roadside mowing operations.
Rotavator / Fraise RotativePréparation du Lit de Semence	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Usage Commercial / Grande Culture	Deep intensive seedbed preparation for commercial row crops.
Herse à Disques / DéchaumeurTravail du Sol Secondaire	24 to 36 ft Heavy Duty Field Disc7.3 - 11.0 m 超宽重型整地耙	Usage Commercial / Grande Culture	Broad-acre grain tillage for high-drawbar tractors.
Presse à BallesFoin et Fourrage	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Usage Commercial / Grande Culture	High-capacity commercial forage harvesting (1000 RPM PTO).

Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour Caseih MX230 Magnum.

Huile Moteur

SAE 15W-40 (Diesel Lourd)

Spécification : API CK-4 / CJ-4 Haute Performance

Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)

Spécification : ISO VG 46 / 68 (Freins Immergés)

Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol

Spécification : ASTM D6210 / Liquide de Refroidissement OAT

Intervalle d’Entretien : 2 Ans / 1500 Heures
