CaseIH MX240 Magnum
Le CaseIH MX240 Magnum est un tracteur produit par Caseih. La puissance moteur indiquée est de 206,72 ch 154,2 kW.
Aperçu
 | 1999 - 2002
Série MagnumTracteur pour cultures en rangs
Série Magnum
Tracteur pour cultures en rangs |
|---|
Production | |
|---|---|
Fabricant | Case IH |
Tracteur pour cultures en rangs | |
Construit à Racine, Wisconsin, États-Unis | |
Prix original | 130 000 $ |
Moteur Case IH MX240 | |
|---|---|
CDC 8.3L moteur diesel 6 cylindres | |
Détails du moteur ...  |
Transmissions Case IH MX240 | |
|---|---|
Boîte de vitesses 18 rapports à puissance intégrale | |
rampe 24 vitesses | |
Détails de la transmission...  |
CaseIH MX240 Power | |
|---|---|
PTO (déclaré) | 205 ch
152,9 kW |
Attelage (testé) | 178,57 ch
133,2 kW |
PTO (testé) | 235,15 ch
175,4 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Finales | planétaire |
Verrouillage du différentiel | électro-hydraulique arrière |
Direction assistée | |
Freins hydrauliques à disque humide | |
Cabine Surveyor standard avec climatisation. | |
Capacité | |
|---|---|
Carburant | 160 gal
605,6 L |
Système hydraulique | 45,5 gal
172,2 L |
Hydraulique | |
|---|---|
Type | centre fermé PFC |
Capacité | 45,5 gal
172,2 L |
Pression | 2500 psi
172,4 bar |
Vannes | 3 à 5 |
Débit de la pompe | 30 gpm
113,6 lpm |
44 gpmOptionnel
166,5 lpm | |
Débit SCV | 27 gpm
102,2 lpm |
40 gpmOptFacultatif
151,4 lpm | |
Attelage de tracteur | |
|---|---|
Type arrière | III/IIIN |
Contrôle | contrôle de position et de prise |
Levage arrière | 13000 lbs
5896 kg |
16000 lbsOptFacultatif
7257 kg | |
Attelage avant | II OptOptionnel |
Levage avant (à 24"/610mm) | 5500 lbs
2494 kg |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 1000 (1,75) |
Tours par minute du moteur | 1000@1974 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 118,3 pouces
300 cm |
Poids | 20200 à 20745 livres |
Pneus avant | 16.9R30 |
Pneus arrière | 20.8R42 |
Dimensions complètes et pneus ...  | |
Numéros de série MX240 | |
|---|---|
1999 | JJA0097438 |
2000 | JJA0105000 |
2001 | JJA0108800 |
2002 | JJA0115301 |
FAQ : Comment lire un tableau de numéros de série. | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 110 |
135 OptOptionnel | |
Volts de charge | 12 |
Batteries | 2 |
CCA de la batterie | 1000 |
Volts de la batterie | 12 |
Groupe batterie | 31 |
Références | |
|---|---|
 | |
Tracteurs de la série MX Magnum publiés en 1998 par CaseIH | |
Manuel de l'opérateur Tracteurs Magnum Série MX (Rac 6-5341) publié en 1999 | |
Manuel de support des ventes de la série MX Magnum publié en 1998, par Case IH* | |
*La publication contient des erreurs connues. |
Moteur
Détail du moteur | |
|---|---|
CDC | |
diesel turboalimenté et refroidi par l'eau | |
6 cylindres 24 soupapes | |
refroidissement liquide en ligne | |
Déplacement | 504,5 pouces cubes
8,3 litres |
Alésage/Course | 4.488x5.315 pouces
114 x 135 mm |
Système de carburant | injection électrique directe |
Purificateur d'air | éléments en papier double |
Compression | 17.0:1 |
Tours/min nominal | 2000 |
Tours/minute au ralenti | 900-2240 |
Ordre d'allumage | 1-5-3-6-2-4 |
Démarreur | électrique |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 26 qts
24,6 L |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 22 qt
20,8 L |
Vidange | 300 h |
Moteur Case IH MX240 | |
|---|---|
 |
Transmission
Options de transmission | |
|---|---|
Boîte de vitesses 18 rapports à puissance intégrale | |
rampe 24 vitesses |
Transmission — changement de vitesse progressif
Type | changement de vitesse progressif |
Engrenages | 18 vers l'avant et 4 en marche arrière |
Embrayage | disques électro-hydrauliques à bain d'huile |
Changement de vitesse par bouton-poussoir avec levier de transmission par embrayage à gauche. | |
Vitesses | |
|---|---|
 |
Transmission — creeper
Type | creeper |
Engrenages | 24 vers l'avant et 6 vers l'arrière |
Gamme de chenilles optionnelle activée par un bouton sur la console. Le tracteur doit être en neutre ou en position parking pour changer de gamme. | |
Vitesses | |
|---|---|
Avec des pneus arrière 20.8R42. | |
 |
Dimensions
Pneus Case IH MX240 | |
|---|---|
Pneus standards (agricoles) | Avant : 16.9R30. Arrière : 20.8R42 |
Dimensions | |
|---|---|
Empattement | 118,3 pouces
300 cm |
Longueur | 226 pouces
574 cm |
Hauteur (cabine) | 123,8 pouces
314 cm |
Garde au sol | 17,1 pouces
43 cm |
Essieu arrière | 4,0 sur 2895 millimètres
101 sur 2895 mm |
Essieu arrière | 4,0 par 304,8 centimètres
254 par 3048 millimètres |
Essieu arrière | 4,5 pouces par 2895 mm
2895 par 7350 mm |
Essieu arrière | 4,5 pouces sur 120 pouces
114 sur 3048 mm |
Crayon avant | 60 à 88 pouces
152 à 223 cm |
Poids CaseIH MX240 | |
|---|---|
Expédition | 20200 lbs
9162 kg |
Fonctionnement | 20745 lbs
9409 kg |
Capacité maximale | 29500 lbs
13381 kg |
Essieu avant Max | 13300 lbs
6032 kg |
Essieu arrière Max | 31500 livres (4.0)
14288 kg |
37000 lbs (4.5)
16783 kg | |
Tests
Test de tracteur du Nebraska 1760 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1760 | |
|---|---|
Diesel 18 vitesses 4x4
April 13 - 24, 1999
Lien : fichier Nebraska Tractor Test 1760 | |
Performance du prise de force | |
Puissance maximale | 235,15 ch
175,4 kW |
Consommation de carburant | 12,7 gal/heure
48,1 l/heure |
Puissance à la vitesse nominale du moteur | 206,72 ch
154,2 kW |
Consommation de carburant | 11,6 gal/heure
43,9 l/heure |
Puissance à la vitesse nominale de la prise de puissance | 213,36 ch
159,1 kW |
Consommation de carburant | 11,8 gal/heure
44,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 178,57 ch
133,2 kW |
Consommation de carburant | 11,6 gal/heure
43,9 l/heure |
Engin 15.35 utilisé pour test de puissance. | |
Traction maximale | 20928 lbs
9492 kg |
Gear 5 utilisé pour le test de traction. | |
Photos

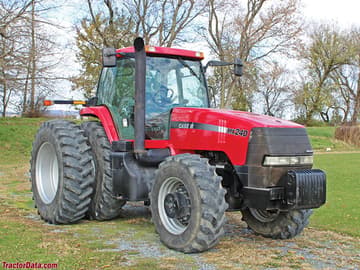

CaseIH MX240 Magnum
CaseIH MX240 Magnum
Case IH MX240 cab interior.
Convertisseur d'unités de spécifications Caseih MX240 Magnum
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Caseih MX240 Magnum.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)206.8 hp
Kilowatts (kW)154.2 kW
Chevaux métriques (ch / PS)209.7 PS
