Chamberlain 4690

Le Chamberlain 4690 est un tracteur produit par Chamberlain. La puissance moteur indiquée est de Diesel (nette): 163,5 ch / 121,9 kW. Transmission : Salut-Bas.

Puissance du moteur

Diesel (nette): 163,5 ch / 121,9 kW

Boîte de vitesses

Salut-Bas

Aperçu

	1985 - 1986 90 Série tracteur de culture Série 90 Tracteur pour cultures en rangs

Production
Fabricant	Chamberlain (une division de John Deere)
Tracteur pour cultures en rangs
Construit à Welshpool, Australie
Total construit	180

Moteur Chamberlain 4690
John Deere 7.6L diesel 6-cylindres
Détails du moteur ...

Transmission Chamberlain 4690
12-speed powershift partiel
Détails de la transmission...

Chamberlain 4690 Power
Moteur (net)	163,5 ch 121,9 kW
PTO (déclaré)	154 ch 114,8 kW

Mécanique
Conduire	4x2 2WD
	4x4 MFWD 4WD (optionnel)
Direction	puissance hydrostatique
Freins à disque humide hydrauliques
Cabine standard avec climatisation.

Capacité
Carburant	87,2 gal 330,1 L
Système hydraulique	7,2 gal 27,3 L

Hydraulique
Type	centre ouvert
Capacité	7,2 gal 27,3 L
Pression	2500 psi 172,4 bar
Vannes	4 (max)
	3 (avec attelage 3 points)
Débit total	15,6 gpm 59,0 lpm

Attelage de tracteur
Type arrière	III/IIIN
Contrôle	détection de la barre supérieure
Levage arrière (à 24"/610mm)	7 681 lbs 3484 kg

Prise de Puissance (PTO)
Prise de puissance arrière	indépendant
Embrayage	frein à disque hydraulique
Type de prise de force arrière	1000

Dimensions et Pneumatiques
2WD Empattement fixe	113,5 pouces 288 cm
Empattement 2WD	114,3 pouces 290 cm
Empattement 4x4	115 pouces 292 cm
Poids	de 6240 à 6600 kilogrammes
Pneus avant	11.00x16
Pneus arrière	24,5x32 (2WD)
Dimensions complètes et pneus ...

Électrique
Système de charge	alternateur
Ampères de charge	70
Batteries	2
Volts de la batterie	6

Références

Tracteurs John Deere dans le monde par Don Macmillan
Tracteurs de la série 90 publiés en 1985, par Chamberlain

Moteur

Détail du moteur
John Deere
diesel turbocompressé
6-cylindres
refroidi par liquide
Déplacement	466 ci 7,6 L
Alésage/Course	4.57x4.75 pouces 116 x 121 mm
Puissance (nette)	163,5 ch 121,9 kW
Purificateur d'air	sec avec élément de sécurité
Compression	15.8:1
Tours/min nominal	2200
Tours/minute au ralenti	800-2375
Couple	446,2 lb-pi 605,0 Nm
Couple RPM	1500
Volts de démarrage	12
Capacité d'huile	19 qts 18,0 L
Capacité de liquide de refroidissement	25,6 qt 24,2 L

Transmission

Transmission — Salut-Bas

Transmission	Salut-Bas
Type	demultiplicateur partiel
Engrenages	12 avant et 4 arrière
Embrayage	disque sec de 39,4 cm
Capacité d'huile	40,1 qt 38,0 L

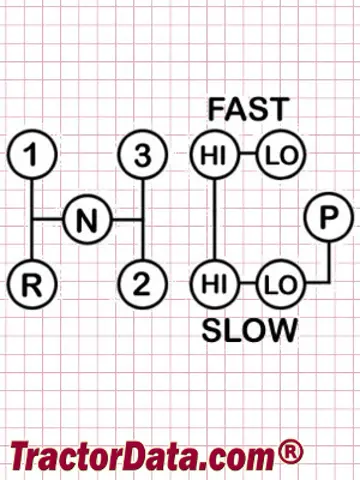

Trois vitesses (1-3) en deux plages (Lente-Rapide) avec embrayage hydraulique Hi-Lo. Les changements de plage sont synchronisés avec l'embrayage. Le tracteur doit être arrêté pour changer de vitesse (1-3 et R).

Vitesses
Avec des pneus arrière 24.5x32.

Horaire de travail

Dimensions

Pneus Chamberlain 4690
Pneus standards (agricoles)	Avant: 11.00x16. Arrière: 24.5x32 (2WD)
	Avant: 14.9x26. Arrière: 24.5x32 (4WD)

Dimensions
2WD Empattement fixe	113,5 pouces 288 cm
Empattement 2WD	114,3 pouces 290 cm
Empattement 4x4	115 pouces 292 cm
Poids expédié 2WD	13 779 lbs 6250 kg
4WD Poids expédié	14 639 lbs 6640 kg
Garde au sol (essieu avant)	17,6 pouces 44 cm
Garde au sol (essieu avant)	21,6 pouces 54 cm
Crayon avant	64 pouces 162 cm (2WD)
Crayon avant	58,3 à 78 pouces 148 à 198 cm (2WD)
Crayon avant	173 à 212 cm (4WD) de 173,7 à 212 cm
Traction arrière	159 à 249 cm 62,6 à 98,4 pouces

Photos

Chamberlain 4690 tractor photo

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour Chamberlain 4690 basées sur sa puissance de 163.47059263006017 ch et les normes agricoles ASAE.

Outil et Utilisation	Taille Recommandée	Régime de Travail	Notes Techniques
Charrue à SocsTravail du Sol Primaire	5 to 7 Bottom (18")5 - 7 铧 (45 cm)	Usage Commercial / Grande Culture	Large acreage tillage; requires front ballast weights.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Usage Commercial / Grande Culture	Large commercial field and roadside mowing operations.
Rotavator / Fraise RotativePréparation du Lit de Semence	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Usage Commercial / Grande Culture	Deep intensive seedbed preparation for commercial row crops.
Herse à Disques / DéchaumeurTravail du Sol Secondaire	15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙	Usage Commercial / Grande Culture	Wide commercial field leveling; requires hydraulic remotes.
Presse à BallesFoin et Fourrage	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Usage Commercial / Grande Culture	High-capacity commercial forage harvesting (1000 RPM PTO).

Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour Chamberlain 4690.

Huile Moteur

SAE 15W-40 (Diesel Lourd)

Spécification : API CK-4 / CJ-4 Haute Performance

Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)

Spécification : ISO VG 46 / 68 (Freins Immergés)

Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol

Spécification : ASTM D6210 / Liquide de Refroidissement OAT

Intervalle d’Entretien : 2 Ans / 1500 Heures
