Farmall M
Le Farmall M est un tracteur produit par Farmall. La puissance moteur indiquée est de 36,07 ch 26,9 kW.
Puissance du moteur
36,07 ch
26,9 kW
Poids en ordre de marche
6770 lbs
3070 kg
Aperçu
 | 1939 - 1954
Tracteur pour cultures en rangées
Tracteur pour cultures en rangs |
|---|
Production | |
|---|---|
Fabricant | Farmall (une division d'International Harvester) |
Tracteur pour cultures en rangs | |
Construit à Rock Island, Illinois, États-Unis | |
Total construit | 270,140 |
Prix original | 1 440 $ (1946 ) |
2 600 $ (1952 ) | |
Le M était également disponible en version dégagée "légumineuse" MV et en diesel MD. Le Farmall M était la version pour cultures en rangs du McCormick-Deering W-6. À la fin des années 1950, le M a continué la production à Doncaster après qu'elle ait cessé aux usines Farmall, ceux-ci sont souvent appelés un modèle BM. | |
Variantes | |
|---|---|
MD | moteur diesel |
MV | haute-récolte |
MDV | diesel récolte haute |
AM | M assemblé en Australie, construit entre 1949 et 1954 |
BM | M construit en Grande-Bretagne |
W-6 | standard-avant |
I-6 | industriel |
Moteurs Farmall M | |
|---|---|
International Harvester 4.1L 4-cyl distillat | |
International Harvester 4,1 L 4-cyl essence | |
Réservoir de carburant | 21 gal
79,5 L |
Carburant auxiliaire | 1 gal
3,8 L |
Détails du moteur ...  | |
Transmission Farmall M | |
|---|---|
5 vitesses à engrenages coulissants | |
Détails de la transmission...  |
Puissance Farmall M | |
|---|---|
Attelage (annoncé) | 25 ch
18,6 kW |
Courroie (déclarée) | 31-33 ch
23,1 kW |
Chaînes | 3 (35,56 cm) |
Attelage (testé) | 33,1 ch
24,7 kW |
PTO (testé) | 36,07 ch
26,9 kW |
Courroie (testée) | 36,66 ch
27,3 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction manuelle | |
Freins à bande mécaniques | |
Poste opérateur ouvert. |
Hydraulique | |
|---|---|
Type | Lift-All *Optionnel. Pompe entraînée par la transmission. |
Pression | 500 psi (début)
34,5 bar |
800 psi (fin)
55.2 bar | |
Prise de Puissance (PTO) | |
|---|---|
Type de prise de force arrière | 540 (1,375) |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 88,5 pouces
224 cm |
Poids | 4858 lbs
2203 kg |
Pneus avant | 6.00-16 |
Pneus arrière | 11-38 |
Dimensions complètes et pneus ...  | |
Attaches Farmall M | |
|---|---|
chargeuse frontale | |
Détails de l'attelage...  |
Numéros de série M | |
|---|---|
1939 | FBK501 |
1940 | FBK7240 |
1941 | FBK25371 |
1942 | FBK50988 |
1943 | FBK60011 |
1944 | FBK67424 |
1945 | FBK88085 |
1946 | FBK105564 |
1947 | FBK122823 |
1948 | FBK151708 |
1949 | FBK180514 |
1950 | FBK213579 |
1951 | FBK247518 |
1952 | FBK290923 |
Finalisée | FBK298218 |
FAQ : Comment lire un tableau de numéros de série. | |
Références | |
|---|---|
 | |
Tracteurs Farmall Série Letter par Lee Klancher | |
N° 30 Chargeur de puissance publié par International Harvester | |
Chargeuses agricoles publiées en 1962, par International Harvester | |
Manuel d'utilisation Farmall M et MV | |
Catalogue général publié en 1949, par International Harvester |
Moteur
Options moteur | |
|---|---|
International Harvester 4.1L 4-cyl distillat | |
International Harvester 4,1 L 4-cyl essence |
Détail du moteur | |
|---|---|
International Harvester | |
distillat | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 247,7 cc
4,1 L |
Alésage/Course | 3,875x5,25 pouces
98 x 133 mm |
Compression | 4,75:1 |
4.5:1 *moteur à kérosène | |
Tours/min nominal | 1 450 |
Ordre d'allumage | 1-3-4-2 |
Capacité d'huile | 8 qts
7,6 L |
Capacité de liquide de refroidissement | 24 qts
22,7 L |
Écartement des bougies | 0,025 pouces
0,635 mm |
Espacement de point | 0,013 pouces (Magneto)
0,330 mm |
0,020 pouces (Distributeur)
0,508 mm | |
Jeu de soupape d'admission | 0.017 pouces*Chaud
0.432 mm |
Jeu des soupapes d'échappement | 0.017 pouces*Chaud
0.432 mm |
Détail du moteur | |
|---|---|
International Harvester C248 | |
essence | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 247,7 cc
4,1 L |
Alésage/Course | 3,875x5,25 pouces
98 x 133 mm |
Compression | 5,65:1 |
Tours/min nominal | 1450 |
Ordre d'allumage | 1-3-4-2 |
Capacité d'huile | 8 qts
7,6 L |
Capacité de liquide de refroidissement | 24 qts
22,7 L |
Transmission
Transmission — engrenage oblique
Type | engrenage oblique |
Engrenages | 5 avant et 1 arrière |
Vitesses | |
|---|---|
 |
Horaire de travail | |
|---|---|
 |
Dimensions
Pneus Farmall M | |
|---|---|
Ag front | 6.00-16 |
Ag arrière | 11-38 |
Ag front | 22.50x4 (acier) |
Ag arrière | 51x8 (acier) |
10-38 | |
12-38 | |
11.25-36 | |
Dimensions | |
|---|---|
Empattement | 88,5 pouces
224 cm |
Longueur | 133 pouces
337 cm |
Largeur | 84 pouces
213 cm |
Hauteur | 78,3 pouces
198 cm |
Poids expédié | 4858 lbs
2203 kg |
Poids ballasté | 6770 lbs
3070 kg |
Essieu arrière | diamètre de 2,75 pouces
69 mm |
Crayon avant | 9,125 pouces
23 cm |
Traction arrière | 52 à 88 pouces
132 à 223 cm |
Tests
Essais de tracteur | |
|---|---|
NTTL 327 : distillat 5 vitesses 2WD | |
NTTL 328 : essence 5 vitesses 2RM |

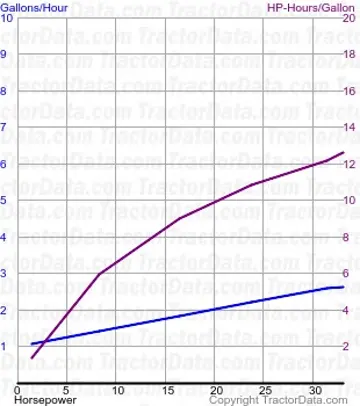

Test de tracteur du Nebraska 327 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 327 | |
|---|---|
Distillat 5 vitesses 2WD
5 - 16 septembre 1939
Lien: Fichier Nebraska Tractor Test 327 | |
Puissance de la courroie (max) | 34,82 ch
26,0 kW |
Consommation de carburant de la courroie (max) | 2,8 gal/heure
10,6 l/heure |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 34,16 ch
25,5 kW |
Consommation de carburant | 2,7 gal/heure
10,2 l/heure |
Performance de l'attelage | |
Puissance maximale | 30,62 ch
22,8 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 4 365 lbs
1 979 kg |
Engin 1 utilisé pour test de traction. | |

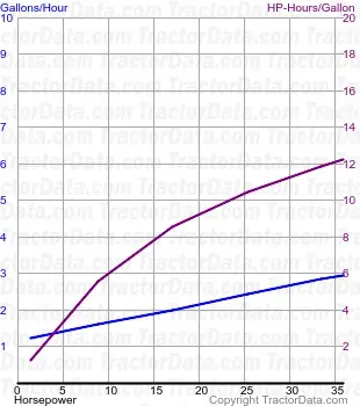

Test de tracteur du Nebraska 328 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 328 | |
|---|---|
Essence 5 vitesses 2WD
11 - 21 septembre 1939
Lien : fichier Nebraska Tractor Test 328 | |
Puissance de la courroie (max) | 36,66 ch
27,3 kW |
Consommation de carburant de la courroie (max) | 3,0 gal/heure
11,4 l/heure |
Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 36,07 ch
26,9 kW |
Consommation de carburant | 3,0 gal/heure
11,4 l/heure |
Performance de l'attelage | |
Puissance maximale | 33,1 ch
24,7 kW |
Traction maximale | 4,266 lbs
1935 kg |
Engin 1 utilisé pour test de traction. | |
Photos
Farmall M
Farmall M
Farmall M operator station and controls.
Farmall M with International 234 mounted corn picker with M & W Super Snoot.
Guide des Outils Recommandés et Dimensionnement
Recommandations techniques pour Farmall M basées sur sa puissance de 36.073494189898426 ch et les normes agricoles ASAE.
| Outil et Utilisation | Taille Recommandée | Régime de Travail | Notes Techniques |
|---|---|---|---|
Charrue à SocsTravail du Sol Primaire | 2 to 3 Bottom (14-16")2 - 3 铧 (35-40 cm) | Usage Moyen | Standard utility farm tillage. |
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage | 5 ft (60 in)1.5 m | Usage Moyen | Pasture maintenance and weeds up to 1.5" diameter. |
Rotavator / Fraise RotativePréparation du Lit de Semence | 54 to 60 in135 - 150 cm | Usage Moyen | Thorough seedbed preparation in orchards and vegetable plots. |
Herse à Disques / DéchaumeurTravail du Sol Secondaire | 5 to 6 ft (16-18" discs)1.5 - 1.8 m (40-45 cm 耙片) | Usage Léger | Small acreage soil break-up and secondary aeration. |
Presse à BallesFoin et Fourrage | Small Square Baler (14x18")小方捆打捆机 (36x46 cm) | Usage Moyen | Classic 2-string baler for horse and small livestock hay. |
Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.
Fluides, Capacités et Autonomie au Travail
Fluides recommandés, intervalles d'entretien et autonomie en champ pour Farmall M.
Autonomie Continue Estimée: 11.2 hrs
Environ 11.2 heures de travail continu à ~75% de charge sur un plein (21 gal / 79.5 L).
Consommation Estimée (75% Charge)~1.9 gal/h (7.1 L/h)
Huile Moteur
SAE 15W-40 (Diesel Lourd)
Spécification : API CK-4 / CJ-4 Haute Performance
Intervalle d’Entretien : 150 – 250 Heures
Transmission et Circuit Hydraulique
UTTO (Huile Universelle Transmission et Hydraulique)
Spécification : ISO VG 46 / 68 (Freins Immergés)
Intervalle d’Entretien : 600 – 1000 Heures
Circuit de Refroidissement
Prémélange 50/50 Éthylène Glycol
Spécification : ASTM D6210 / Liquide de Refroidissement OAT
Intervalle d’Entretien : 2 Ans / 1500 Heures
Convertisseur d'unités de spécifications Farmall M
Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le Farmall M.
Équivalences converties :
Chevaux-vapeur mécaniques (HP)36.1 hp
Kilowatts (kW)26.9 kW
Chevaux métriques (ch / PS)36.6 PS
