Farmall Super M
Le Farmall Super M est un tracteur produit par Farmall. Type de transmission : 6 115 livres 2773 kg.
Décodeur de numéro de série et année Farmall Super M
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.
Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1952 - 1954
Un tracteur pour cultures en rangs |
|---|---|
1952 - 1954 | |
Tracteur pour cultures en rangs | |
1952 - 1954 | |
|---|---|
Tracteur pour cultures en rangs |
Production | |
|---|---|
Fabricant | Farmall (une division d'International Harvester) |
Tracteur pour cultures en rangs | |
Usines | Rock Island, Illinois, États-Unis |
Louisville, Kentucky, États-Unis | |
Total construit | 57 092 |
44 551 (Rock Island) | |
12 541 (Louisville) | |
245 (Super MV) | |
Le prix initial était de 2 500 $ en 1954 | |
Le modèle Farmall/IH de base est le Super M. Le Super MD est diesel. Le Super MTA a l'amplificateur de couple et la prise de puissance indépendante, et a été fabriqué uniquement en 1954. | |
Variantes | |
|---|---|
Super M | engrenage avec moteur à étincelle |
Super M-TA | TA avec moteur à étincelles |
Super MD | engrenage avec moteur diesel |
Super MD-TA | TA avec moteur diesel |
Super MV | haute-récolte |
Moteurs Farmall Super M | |
|---|---|
International Harvester 4.3L 4-cyl essence | |
International Harvester 4.3L 4-cyl GPL | |
Réservoir de carburant | 21 gal
79,5 L |
Carburant auxiliaire | 0.9 gal
3,4 L |
Détails du moteur ...  | |
Transmission Farmall Super M | |
|---|---|
5 vitesses à engrenages coulissants | |
Détails de la transmission...  |
Puissance Farmall Super M | |
|---|---|
Attelage (testé) | 44,23 ch
33,0 kW |
Courroie (testée) | 47,07 ch
35,1 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction manuelle | |
Freins mécaniques à disque sec | |
Poste opérateur ouvert. |
Hydraulique | |
|---|---|
Type | IH Lift-All *Pompe entraînée par la transmission sur les modèles précoces, pompe moteur entraînée sur les modèles de phase II |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | transmission |
Type de prise de force arrière | 540 |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 89,25 pouces
226 cm |
Poids | 5603 lbs
2541 kg |
Pneus avant | 6.00-16 |
Pneus arrière | 12-38 |
Dimensions complètes et pneus ...  | |
Numéros de série Super M | |
|---|---|
1952 | SM501 (usine Farmall Rock Island) |
1953 | SM21074 (usine Farmall Rock Island) |
1954 | SM51977 (usine Farmall Rock Island) |
Finalisée | SM52627 (usine Farmall Rock Island) |
1952 | SML500001 (usine de Louisville) |
1953 | SML501906 (usine de Louisville) |
Finalisée | SML512541 (usine de Louisville) |
FAQ : Comment lire un tableau de numéros de série. | |
Pulley de courroie | |
|---|---|
Diamètre | 11 pouces
27 cm |
Largeur | 19 cm
7,5 pouces |
TR/min | 899 |
Vitesse | 2588 pieds/min
788,82 mètres/min |
Électrique | |
|---|---|
Sol | positif |
Système de charge | générateur |
Volts de la batterie | 6 |
Références | |
|---|---|
 | |
Tracteurs Farmall Série Letter par Lee Klancher | |
Manuel de l'opérateur Farmall Super M et Super MV (1004245R1) publié en 1952 |
Moteur
| 1952 - 1954
Un tracteur pour cultures en rangs |
|---|---|
1952 - 1954 | |
Tracteur pour cultures en rangs | |
1952 - 1954 | |
|---|---|
Tracteur pour cultures en rangs |
Options moteur | |
|---|---|
International Harvester 4.3L 4-cyl essence | |
International Harvester 4.3L 4-cyl GPL |
Détail du moteur | |
|---|---|
International Harvester C264 | |
essence | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 264 cc
4,3 L |
Alésage/Course | 4.00x5.25 pouces
102 x 133 mm |
Consommation de carburant | 3,657 litres/heure
13,8 litres/heure |
Purificateur d'air | bain d'huile |
Compression | 5,9:1 |
Tours/min nominal | 1450 |
Tours/minute au ralenti | 400-1600 |
Ordre d'allumage | 1-3-4-2 |
Volts de démarrage | 6 |
Capacité de liquide de refroidissement | 26 qts
24,6 L |
Écartement des bougies | 0,023 pouces
0,584 mm |
Jeu de soupape d'admission | 0,017 pouces (à chaud)
0,432 mm |
Jeu des soupapes d'échappement | 0,017 pouces (à chaud)
0,432 mm |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 8 qts
7,6 L |
Détail du moteur | |
|---|---|
International Harvester | |
Propane | |
4 cylindres | |
culasse verticale à refroidissement liquide | |
Déplacement | 264 cc
4,3 L |
Alésage/Course | 4.00x5.25 pouces
102 x 133 mm |
Consommation de carburant | 5,211 gal/heure
19,7 l/heure |
Purificateur d'air | bain d'huile |
Compression | 6,75:1 |
Tours/min nominal | 1450 |
Ordre d'allumage | 1-3-4-2 |
Volts de démarrage | 6 |
Transmission
| 1952 - 1954
Un tracteur pour cultures en rangs |
|---|---|
1952 - 1954 | |
Tracteur pour cultures en rangs | |
1952 - 1954 | |
|---|---|
Tracteur pour cultures en rangs |
Transmission — engrenage oblique
Type | engrenage oblique |
Engrenages | 5 avant et 1 arrière |
Embrayage | disque sec de 30,5 cm |
Capacité d'huile | 52 qts
49,2 L |
Vitesses | |
|---|---|
Avec des pneus arrière 12-38. | |
 |
Horaire de travail | |
|---|---|
 |
Dimensions
| 1952 - 1954
Un tracteur pour cultures en rangs |
|---|---|
1952 - 1954 | |
Tracteur pour cultures en rangs | |
1952 - 1954 | |
|---|---|
Tracteur pour cultures en rangs |
Pneus Farmall Super M | |
|---|---|
Ag front | 6.00-16 |
Ag arrière | 12-38 |
Dimensions | |
|---|---|
Empattement | 89,25 pouces
226 cm |
Longueur | 134,6 pouces
341 cm |
Largeur | 84,5 pouces
214 cm |
Hauteur (volant) | 79 pouces
200 cm |
Poids | 5603 lbs
2541 kg |
Garde au sol | 15,5 pouces (cadre)
39 cm |
Garde au sol (essieu arrière) | 26,25 pouces
66 cm |
Essieu arrière | diamètre de 2,75 pouces
69 mm |
Tests
| 1952 - 1954
Un tracteur pour cultures en rangs |
|---|---|
1952 - 1954 | |
Tracteur pour cultures en rangs | |
1952 - 1954 | |
|---|---|
Tracteur pour cultures en rangs |
Essais de tracteur | |
|---|---|
NTTL 475 : essence 5 vitesses 2WD | |
NTTL 484: Gaz LP 5 vitesses 2WD |

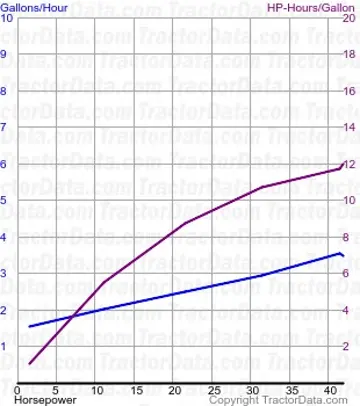

Test de tracteur du Nebraska 475 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 475 | |
|---|---|
Essence 5 vitesses 2WD
25 juin - 2 juillet 1952
Lien: fichier Nebraska Tractor Test 475 | |
Puissance de la courroie (max) | 46,26 ch
34,5 kW |
Consommation de carburant de la courroie (max) | 3,9 gal/heure
14,8 l/heure |
Performance de l'attelage | |
Puissance maximale | 41,79 ch
31,2 kW |
Équipement 3 utilisé pour test de puissance. | |
Traction maximale | 5 676 lbs
2574 kg |
Engin 1 utilisé pour test de traction. | |

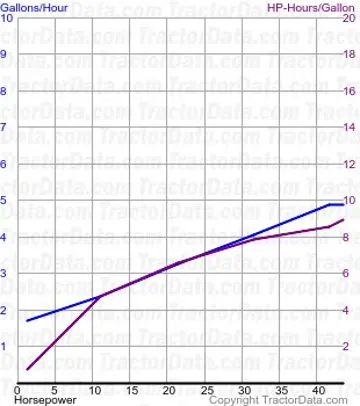

Test de tracteur du Nebraska 484 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 484 | |
|---|---|
Propane 5 vitesses 2RM
1er-10 octobre 1952
Lien : Fichier Nebraska Tractor Test 484 | |
Puissance de la courroie (max) | 47,07 ch
35,1 kW |
Consommation de carburant de la courroie (max) | 5,5 gal/heure
20,8 l/heure |
Performance de l'attelage | |
Puissance maximale | 44,23 ch
33,0 kW |
Équipement 3 utilisé pour test de puissance. | |
Traction maximale | 6 115 livres
2773 kg |
Engin 1 utilisé pour test de traction. | |
Photos
Farmall Super M tricycle-front with gasoline engine.
Farmall Super M wide-front with LP-gas engine.
Farmall Super M wide-front with LP-gas engine.
Farmall Super M wide-front with LP-gas engine.
Farmall Super M LP-gas controls.
IH Fast-Hitch on a Super M.
