Ford 9000
Le Ford 9000 est un tracteur produit par Ford. La puissance moteur indiquée est de Diesel (indiquée): 145 ch / 108,1 kW. Transmission : Double Puissance.
Puissance du moteur
Diesel (indiquée): 145 ch / 108,1 kW
Boîte de vitesses
Double Puissance
Aperçu
 | 1970 - 1972
Roues-coulées
Tracteur pour cultures en rangs |
|---|
Production | |
|---|---|
Fabricant | Ford |
Tracteur pour cultures en rangs | |
Construit à Highland Park, Michigan, États-Unis | |
Prix original | 11 600 $ |
Variantes | |
|---|---|
9100 | polyvalent |
9200 | culture en rangs |
Moteur Ford 9000 | |
|---|---|
Ford 6.6L diesel 6-cylindres | |
Détails du moteur ...  |
Ford 9000 Power | |
|---|---|
Moteur | 145 ch
108,1 kW |
PTO (déclaré) | 130 ch
96,9 kW |
Attelage (testé) | 110,35 ch
82,3 kW |
PTO (testé) | 131,22 ch
97,9 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Finales | planétaire |
Direction assistée | |
Freins hydrauliques à disque humide | |
Poste de l'opérateur ouvert. Cabine optionnelle | |
Capacité | |
|---|---|
Carburant | 43 gal
162,8 L |
Système hydraulique | 16 gal
60,6 L |
17,3 gal (Dual Power)
65,5 L | |
Direction | 3 qts
2,8 L |
Hydraulique | |
|---|---|
Type | centre ouvert |
Capacité | 16 gal
60,6 L |
17,3 gal (Dual Power)
65,5 L | |
Pression | 2500 psi
172,4 bar |
Débit de la pompe | 16 gpm
60,6 lpm |
Débit de direction | 4,2 gpm
15,9 lpm |
Bouchon de direction. | 3 qts
2,8 L |
Pression de direction. | 1500 psi
103,4 bar |
Attelage de tracteur | |
|---|---|
Type arrière | III/II |
Contrôle | contrôle de position et détection de l'effort de tir sur la barre inférieure |
Prise de Puissance (PTO) | |
|---|---|
Prise de puissance arrière | indépendant |
Type de prise de force arrière | 1000 |
Dimensions et Pneumatiques | |
|---|---|
Empattement polyvalent | 91,5 pouces
232 cm |
Empattement pour cultures en rangs | 108 pouces
274 cm |
Poids | 9800 à 10320 livres |
Pneus avant | 7.50-18 |
Pneus arrière | 23.1-34 |
Dimensions complètes et pneus ...  | |
Attaches Ford 9000 | |
|---|---|
chargeuse frontale | |
Détails de l'attelage...  |
9000 Numéros de Série | |
|---|---|
1970 | C257600 |
1971 | C292100 |
1972 | C327200 |
FAQ : Comment lire un tableau de numéros de série. | |
Électrique | |
|---|---|
Sol | négatif |
Système de charge | alternateur |
Ampères de charge | 55 |
Volts de la batterie | 12 |
Batterie AH | 128 |
Références | |
|---|---|
 | |
Guide d'achat '73 publié en 1973, par Ford | |
8000, 8600, 9000 et 9600 Calendrier des délais de réparation (SE 3410) publié en 1973 | |
Manuel d'utilisation 9000 (SE 3259) publié en 1969 | |
Manuel des ventes de tracteurs Ford publié en 1968 |
Moteur
Détail du moteur | |
|---|---|
Ford | |
diesel turbocompressé | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 401 cc
6,6 L |
Alésage/Course | 112 x 112 mm
4.40x4.40 pouces |
Puissance | 145 ch
108,1 kW |
Purificateur d'air | sec |
Compression | 16,5:1 |
Tours/min nominal | 2200 |
Couple | 374 lb-pi
507,1 Nm |
Couple RPM | 1600 |
Ordre d'allumage | 1-5-3-6-2-4 |
Volts de démarrage | 12 |
Capacité de liquide de refroidissement | 24 qts
22,7 L |
25,5 qt*Capacité du liquide de refroidissement avec chauffage de cabine.
24,1 L | |
Jeu de soupape d'admission | 0.015 pouces*Froid
0.381 mm |
Jeu des soupapes d'échappement | 0,018 pouces*Froid
0,457 mm |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 14 qts
13,2 L |
Transmission
Options de transmission | |
|---|---|
boîte 8 vitesses | |
Boîte de vitesses 16 rapports à deux rapports |
Transmission — engrenage
Type | engrenage |
Engrenages | 8 vers l'avant et 2 en marche arrière |
Capacité d'huile | 64 qts
60,6 L |
Quatre vitesses avec deux gammes. Le passage de la 3ème à la 4ème et de la 7ème à la 8ème synchronisés. Le tracteur doit être arrêté et l'embrayage utilisé pour tous les autres changements de vitesse. | |
Vitesses | |
|---|---|
 |
Transmission — Double Puissance
Transmission | Double Puissance |
Type | transmission à deux vitesses |
Engrenages | 16 avants et 4 retours |
Capacité d'huile | 69 qts
65,3 L |
Dual Power ajoute un embrayage à la transmission de base à huit vitesses. Deux boutons au pied contrôlent le changement de vitesse, le bouton gauche engage le mode direct (normal) tandis que le bouton "power drive" à droite fournit la plage inférieure. Le bouton power drive doit être enfoncé pour le travail PTO à l'arrêt. | |

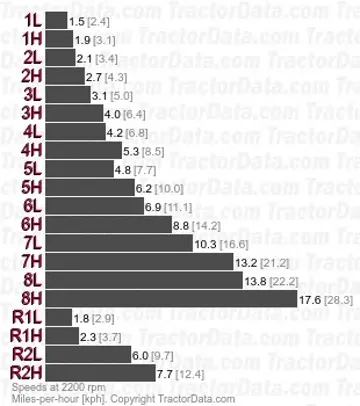

Vitesses | |
|---|---|
 |
Dimensions
Pneus Ford 9000 | |
|---|---|
Polyvalent agricole avant | 7.50-18 |
Culture en rang Ag avant | 7.50-16 |
Usage agricole polyvalent | 23.1-34 |
Cultures en rangée arrière | 18,4-34 |
Ag front | 11.00-16 |
Ag arrière | 18,4-34 |
18.4-38 | |
24,5-32 | |
16.9-38 | |
18.4-38 | |
Dimensions | |
|---|---|
Empattement polyvalent | 91,5 pouces
232 cm |
Empattement pour cultures en rangs | 108 pouces
274 cm |
Longueur polyvalente | 151 pouces
383 cm |
Longueur des cultures en rangs | 158 pouces
401 cm |
Largeur polyvalente | 91,1 pouces
231 cm |
Largeur des cultures en rangs | 82,4 pouces
209 cm |
Poids polyvalent | 9800 lbs
4445 kg |
Poids des cultures en rangs | 10320 lbs
4681 kg |
Garde au sol (essieu avant) | 25,3 pouces
64 cm |
Dégagement polyvalent (essieu arrière) | 73 cm
29 pouces |
Garde au sol pour cultures en rangs (essieu arrière) | 26,7 pouces
67 cm |
Essieu arrière | longueur de 84 pouces
2133 mm |
Essieu arrière | 100 pouces de longueur
2540 mm |
Crayon avant | 56 à 84 pouces
142 à 213 cm |
Traction arrière | 172 à 228 cm
68 à 90 pouces |
Hauteur Ford 9000 | |
|---|---|
Caisse à usage général | 74,1 pouces
188 cm |
Capote pour cultures en rangs | 74 pouces
187 cm |
Échappement polyvalent | 117 pouces
297 cm |
Échappement pour cultures en rangs | 114,7 pouces
291 cm |
Tests
Test de tracteur du Nebraska 1027 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 1027 | |
|---|---|
Diesel Dual Power 2WD
21 - 30 octobre 1969
Lien : fichier Nebraska Tractor Test 1027 | |

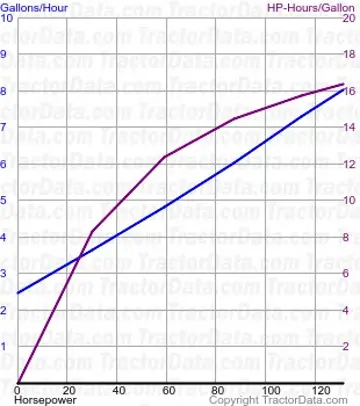

Performance du prise de force | |
Puissance à la vitesse nominale du moteur | 131,22 ch
97,9 kW |
Consommation de carburant | 8.0 gal/heure
30.3 l/heure |
Puissance à la vitesse nominale de la prise de puissance | 126,02 ch
94,0 kW |
Consommation de carburant | 7,3 gal/heure
27,6 l/heure |
Performance de l'attelage | |
Puissance maximale | 110,35 ch
82,3 kW |
Consommation de carburant | 8.0 gal/heure
30.3 l/heure |
Transmission 5PD utilisée pour test de puissance. | |
Traction maximale | 13,981 lbs
6341 kg |
Engin 3PD utilisé pour le test de traction. | |
Accessoires
Aperçu des accessoires | |
|---|---|
Chargeuse Ford 773 | |
Chargeuse Ford 774 |
