Graham-Bradley 103
Le Graham-Bradley 103 est un tracteur produit par Graham Bradley. Type de transmission : 1366 kg 3013 lbs.
Décodeur de numéro de série et année Graham Bradley Graham-Bradley 103
Trouvez l'année exacte de fabrication de votre tracteur en saisissant son numéro de série de châssis.
Où trouver la plaque de numéro de sérieLa plaque constructeur se situe généralement sur le longeron avant, sur le côté droit du carter de boîte de vitesses ou sur le tableau de bord.
Aperçu
 | 1938 - 1939
Tracteur pour cultures en rangs |
|---|---|
1938 - 1939 | |
Tracteur pour cultures en rangs | |
1938 - 1939 | |
|---|---|
Tracteur pour cultures en rangs |
Production | |
|---|---|
Fabricant | Graham-Bradley |
Tracteur pour cultures en rangs | |
Construit à Detroit, Michigan, États-Unis | |
Variantes | |
|---|---|
103 | culture en rangs |
104 | bande de roulement standard |
Graham-Bradley 103 Moteur | |
|---|---|
Graham-Paige 3.6L 6-cyl essence | |
Détails du moteur ...  |
Graham-Bradley 103 Transmission | |
|---|---|
boîte 4 vitesses | |
Détails de la transmission...  |
Graham-Bradley 103 Power | |
|---|---|
Chaînes | 3 (35,56 cm) |
Attelage (testé) | 25,20 ch
18,8 kW |
Courroie (testée) | 30,38 ch
22,7 kW |
Détails du test de performance ...  | |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction | manuel |
Poste opérateur ouvert. | |
Dimensions et Pneumatiques | |
|---|---|
Pneus avant | 5.50x16 |
Pneus arrière | 9.00x36 |
Dimensions complètes et pneus ...  | |
Pulley de courroie | |
|---|---|
Diamètre | 15 pouces
38 cm |
Largeur | 18,4 cm
18 cm |
TR/min | 714 *Graham Bradly a annoncé à 714 tours par minute. Un levier de déconnexion de l'entraînement final permettait d'utiliser le levier de vitesses pour obtenir quatre vitesses différentes, plus la marche arrière, si désiré. |
Vitesse | 853,44 mètres/min |
Moteur
| 1938 - 1939
Tracteur pour cultures en rangs |
|---|---|
1938 - 1939 | |
Tracteur pour cultures en rangs | |
1938 - 1939 | |
|---|---|
Tracteur pour cultures en rangs |
Détail du moteur | |
|---|---|
Graham-Paige | |
essence | |
6-cylindres | |
refroidi par liquide | |
Déplacement | 218 cc
3,6 L |
Alésage/Course | 83 x 111 mm
3,25 x 4,375 pouces |
Système de carburant | Carburateur Schebler |
Purificateur d'air | bain d'huile |
Tours/min nominal | 1500 |
Ordre d'allumage | 1-5-3-6-2-4 |
Transmission
| 1938 - 1939
Tracteur pour cultures en rangs |
|---|---|
1938 - 1939 | |
Tracteur pour cultures en rangs | |
1938 - 1939 | |
|---|---|
Tracteur pour cultures en rangs |
Transmission — engrenage
Type | engrenage |
Engrenages | 4 avant et 1 arrière |
Embrayage | disque sec |
Vitesses | |
|---|---|
 |
Dimensions
| 1938 - 1939
Tracteur pour cultures en rangs |
|---|---|
1938 - 1939 | |
Tracteur pour cultures en rangs | |
1938 - 1939 | |
|---|---|
Tracteur pour cultures en rangs |
Pneus Graham-Bradley 103 | |
|---|---|
Ag front | 5.50x16 |
Ag arrière | 9.00x36 |
Dimensions |
|---|
Tests
| 1938 - 1939
Tracteur pour cultures en rangs |
|---|---|
1938 - 1939 | |
Tracteur pour cultures en rangs | |
1938 - 1939 | |
|---|---|
Tracteur pour cultures en rangs |
Test de tracteur du Nebraska 296 | ||
|---|---|---|
 | | |
| ||
Test de tracteur du Nebraska 296 | |
|---|---|
Essence 4 vitesses 2WD
6-14 avril 1938
Lien: fichier Nebraska Tractor Test 296 | |
Puissance de la courroie (max) | 30,38 ch
22,7 kW |

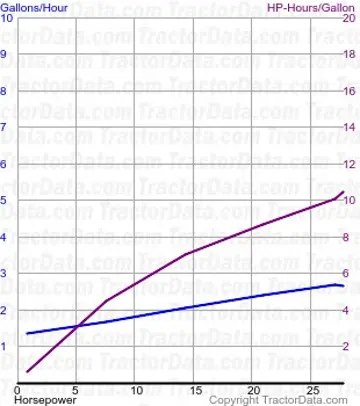

Consommation de carburant de la courroie (max) | 3,1 gal/heure
11,7 l/heure |
Performance de l'attelage | |
Puissance maximale | 25,20 ch
18,8 kW |
Engin 2 utilisé pour test de puissance. | |
Traction maximale | 1366 kg
3013 lbs |
Engin 1 utilisé pour test de traction. | |
Photos
1938 Graham-Bradley 103 tractor.
1938 Graham-Bradley 103 tractor.
Graham-Bradly 103 operator station and controls.
