Gravely 430
Le Gravely 430 est un tracteur produit par Gravely Lawn Tractors. La puissance moteur indiquée est de Essence (brute): 12 ch / 8,9 kW; Engine 4 (indiquée): 12 ch / 8,9 kW. Transmission : Swiftamatic 8.
Puissance du moteur
Essence (brute): 12 ch / 8,9 kW; Engine 4 (indiquée): 12 ch / 8,9 kW
Boîte de vitesses
Swiftamatic 8
Aperçu
 | 1967 - 1972
Série 400Tracteur de jardin
400 Série
Tracteur de jardin |
|---|
Production | |
|---|---|
Fabricant | Gravely |
Tracteur de jardin | |
Moteurs Gravely 430 | |
|---|---|
12HP Kohler 476cc 1-cyl essence | |
12HP Onan 491cc 1-cyl | |
Réservoir de carburant | 5 gal
18,9 L |
Détails du moteur ...  | |
Transmission Gravely 430 | |
|---|---|
boîte de vitesses 4 rapports | |
Détails de la transmission...  |
Mécanique | |
|---|---|
Transmission intégrale | |
Direction | manuel |
Freins à bande mécaniques | |
Poste opérateur ouvert. | |
Attelage de tracteur | |
|---|---|
Type | attelage frontal Optionnel |
Dimensions et Pneumatiques | |
|---|---|
Empattement | 117 centimètres |
Poids | 900 lbs
408 kg |
Pneus avant | 16-6,50x6 |
Pneus arrière | 23-8.50x12 |
Dimensions complètes et pneus ...  | |
Attelages Gravely 430 | |
|---|---|
Plate de coupe centrale de 40" | |
Plate de coupe centrale de 50" | |
déneigeuse | |
lame | |
Détails de l'attelage...  |
Numéros de série 430 | |
|---|---|
Localisation: | Devant l'essieu arrière sur le côté gauche. |
Électrique | |
|---|---|
Sol | négatif |
Volts de la batterie | 12 |
Références | |
|---|---|
 | |
Manuel du propriétaire 424 - 430 - 432 (14535P1) publié en 1969 | |
Manuel d'atelier 424, 430, 432 et 450 (14535P1) publié en 1972 | |
Satisfaction réelle... publié en 1968, par Gravely | |
Gravely '70 publié en 1970 | |
La Grande Durabilité Gravely publiée en 1972 |
Moteur
Options moteur | |
|---|---|
12HP Kohler 476cc 1-cyl essence | |
12HP Onan 491cc 1-cyl |
Détail du moteur | |
|---|---|
Kohler K301 | |
essence | |
1-cylindre | |
à refroidissement par air, à arbre horizontal | |
Déplacement | 476 cc
29,07 cc |
Alésage/Course | 3,25 x 3,37 pouces
83 x 86 mm |
Puissance (brute) | 12 ch
8,9 kW |
Purificateur d'air | élément sec unique |
Tours/min nominal | 3600 |
Volts de démarrage | 12 |
Bougie | Champion H-10 |
Écartement des bougies | 0,025 pouces
0,635 mm |
Jeu de soupape d'admission | 0,009 pouces*Froid
0,229 mm |
Jeu des soupapes d'échappement | 0,018 pouces*Froid
0,457 mm |
Huile moteur | |
|---|---|
 | |
Capacité d'huile | 2,5 qt
2,4 L |
Détail du moteur | |
|---|---|
Onan NB | |
1-cylindre | |
refroidi par air | |
Déplacement | 491 cc
30 cc |
Alésage/Course | 3.5625x3.00 pouces
90 x 76 mm |
Puissance | 12 ch
8,9 kW |
Tours/min nominal | 3600 |
Volts de démarrage | 12 |
Transmission
Transmission — Swiftamatic 8
Transmission | Swiftamatic 8 |
Type | engrenage à entraînement par arbre |
Engrenages | 4 avant et arrière |
Embrayage | cône de friction |
Capacité d'huile | 5 qts
4,7 L |
Type d'huile | SAE 90W-EP |
Le changement de vitesse à deux rapports en mouvement affecte la vitesse de la transmission et du PTO. Une gamme de vitesse supplémentaire pour la transmission ne peut être engagée qu'à l'arrêt. La manette de direction à droite contrôle le sens avant et arrière. | |
Dimensions
Pneus Gravely 430 | |
|---|---|
Pelouse avant | 16-6,50x6 |
Arrière pelouse/gazon | 23-8.50x12 |
Dimensions | |
|---|---|
Empattement | 117 centimètres |
Longueur | 75,5 pouces
191 cm |
Largeur | 92 cm
36,25 pouces |
Hauteur | 109 cm
43 pouces |
Poids expédié | 900 lbs
408 kg |
Garde au sol (essieu avant) | 10 pouces
25 cm |
Garde au sol (essieu arrière) | 6,375 pouces
16 cm |
Crayon avant | 30,5 pouces
77 cm |
Traction arrière | 71 cm
28 pouces |
Accessoires
Aperçu des accessoires | |
|---|---|
Plate de coupe centrale de 40" | |
Plate de coupe centrale de 50" | |
Déneigeuse | |
Lame | |
Les tracteurs de jardin peuvent utiliser des cultiveurs, des charrues ou d'autres accessoires en contact avec le sol. TractorData ne fournit pas de détails sur ces accessoires. |
Photos

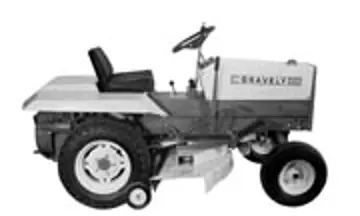

Gravely 430
