International Harvester 1086

1976 - 1981

86 Série

Tracteur pour cultures en rangs

86 Série

Tracteur pour cultures en rangs

Fabricant

International Harvester

Tracteur pour cultures en rangs

Construit à Rock Island, Illinois, États-Unis

Total construit

47,420

Prix original

35 700 $ (1981)

1086 Hi-Clear

garde haute

International Harvester 6.8L 6-cyl diesel

boîte 8 vitesses

Boîte de vitesses 16 rapports à deux rapports

Attelage (annoncé)

114 ch 85,0 kW

PTO (déclaré)

130 ch 96,9 kW

Attelage (testé)

113,04 ch 84,3 kW

PTO (testé)

131,41 ch 98,0 kW

Transmission à deux ou quatre roues

Finales

engrenage de force

Verrouillage du différentiel

mécanique arrière OptOptional

Direction

assistance à la puissance

Freins à disque hydrauliques

Cabine standard avec climatisation. Poste d'opérateur ouvert et ROPS à quatre poteaux disponible.

Carburant

63 gal (principal) 238.5 L

22 gal (auxiliaire) 83.3 L

Système hydraulique

22,5 gal 85,2 L

Type

centre ouvert

centre fermé *Optionnel après la fin des années 1980.

Capacité

22,5 gal 85,2 L

Vannes

2

Débit de la pompe

12 gpm 45,4 lpm

Type arrière

III

Prise de puissance arrière

indépendant

Type de prise de force arrière

540/1000 (1.375)

Tours par minute du moteur

540@2100

1000@2100

Empattement

105 pouces (train avant à larges pneus) 266 cm

101 pouces (tricycle avant) 256 cm

99 pouces (4 roues motrices) 251 cm

106 pouces (Hi-Clear) 269 cm

Poids

12300 à 13030 livres

Pneus avant

10.00-16

Pneus arrière

18.4-38

1976

8601

1977

14725

1978

25672

1979

34731

1980

42186

1981

51671

FAQ : Comment lire un tableau de numéros de série.

Sol

négatif

Système de charge

alternateur

Ampères de charge

42

61 (avec cabine)

Batteries

2

CCA de la batterie

470

Volts de la batterie

12

Guide d'achat 1978 publié par International Harvester

Guide de l'acheteur 1979 publié par International Harvester

Guide d'achat 1981 publié par International Harvester

Tracteurs Série 86 publiés en 1976, par International Harvester

Tracteurs de la série 86 - La gamme professionnelle publiée en 1976 par International Harvester

Manuel d'utilisation des tracteurs 786, 886, 986, 1086, 1486, 1586 et Hydro-186 (1096207R4) publié en 1986

1976 - 1981

86 Série

Tracteur pour cultures en rangs

86 Série

Tracteur pour cultures en rangs

International Harvester DT-414

diesel turbocompressé

6-cylindres

refroidi par liquide

Déplacement

414 pouces cubes 6,8 L

Alésage/Course

4.30x4.75 pouces 109 x 121 mm

Purificateur d'air

double élément sec

Tours/min nominal

2400

Capacité de liquide de refroidissement

25 qts 23,7 L

Capacité d'huile

20 qts 18,9 L

1976 - 1981

86 Série

Tracteur pour cultures en rangs

86 Série

Tracteur pour cultures en rangs

boîte 8 vitesses

Boîte de vitesses 16 rapports à deux rapports

Type

engrenage

Engrenages

8 vers l'avant et 4 en arrière

Capacité d'huile

90 qts 85,2 L

La transmission comprend trois plages (faible, haute et inverse) avec quatre vitesses (1-4) dans chaque plage. La plage et la vitesse ne peuvent être changées que lorsque le tracteur est à l'arrêt.

Avec des pneus arrière 18.4-38.

Transmission

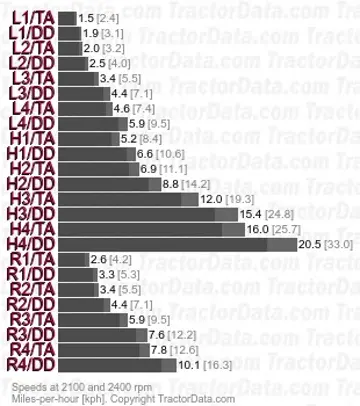

Amplificateur de couple

Type

transmission à deux vitesses

Engrenages

16 avant et 8 arrière

Capacité d'huile

90 qts 85,2 L

Type d'huile

IH Hy-Tran/B-6

La transmission comprend trois plages (basse, haute et marche arrière) avec quatre vitesses (1-4) dans chaque plage. L'amplificateur de couple (AC) offre une sélection supplémentaire haute/basse pour chaque vitesse. La plage et le rapport de vitesse ne peuvent être changés que lorsque le tracteur est à l'arrêt. L'AC peut être changé pendant que le tracteur est en mouvement.

Avec des pneus arrière 18.4-38.

1976 - 1981

86 Série

Tracteur pour cultures en rangs

86 Série

Tracteur pour cultures en rangs

Ag front

10.00-16 (2WD)

13.6-24 (4WD)

Ag arrière

18.4-38

Empattement

105 pouces (train avant à larges pneus) 266 cm

101 pouces (tricycle avant) 256 cm

99 pouces (4 roues motrices) 251 cm

106 pouces (Hi-Clear) 269 cm

Longueur

168 pouces (2WD) 426 cm

165 pouces (4 roues motrices) 419 cm

169 pouces (Hi-Clear) 429 cm

Largeur

102 pouces 259 cm

98 pouces (Hi-Clear) 248 cm

Hauteur (cabine)

115 pouces 292 cm

126 pouces (Hi-Clear) 320 cm

Garde au sol

13 pouces 33 cm

26 pouces (Hi-Clear) 66 cm

Expédition

12 300 lbs 5579 kg

13 030 lbs (Hi-Clear) 5910 kg

Fonctionnement

12 715 lbs (2WD) 5767 kg

1976 - 1981

86 Série

Tracteur pour cultures en rangs

86 Série

Tracteur pour cultures en rangs

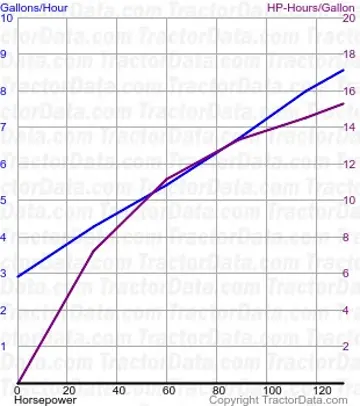

Diesel 16 vitesses 2WD 2-14 juin 1977 Lien: fichier Nebraska Tractor Test 1247

Performance du prise de force

Puissance à la vitesse nominale du moteur

131,41 ch 98,0 kW

Consommation de carburant

8,6 gal/heure 32,6 l/heure

Puissance à la vitesse nominale de la prise de puissance

133,67 ch 99,7 kW

Consommation de carburant

8,2 gal/heure 31,0 l/heure

Performance de l'attelage

Puissance maximale

113,04 ch 84,3 kW

Consommation de carburant

8,5 gal/heure 32,2 l/heure

Gear 1-Hi-TA utilisé pour test de puissance.

Traction maximale

13 503 lbs 6 124 kg

Engin 2-Lo-DD utilisé pour test de traction.
