International Harvester 1566

Le International Harvester 1566 est un tracteur produit par International Harvester. La puissance moteur indiquée est de Diesel (indiquée): 183 ch / 136,5 kW. Transmission : Amplificateur de couple.

Puissance du moteur

Diesel (indiquée): 183 ch / 136,5 kW

Boîte de vitesses

Amplificateur de couple

Poids en ordre de marche

18260 lbs 8282 kg

Aperçu

	1974 - 1976 Série 66 Tracteur à cultures en rangs 66 Série Tracteur pour cultures en rangs

Production
Fabricant	International Harvester
Tracteur pour cultures en rangs
Construit à Rock Island, Illinois, États-Unis
Total construit	7 417
Le prix initial était de 26 250 $ en 1976

International Harvester 1566 Moteur
International Harvester 7.1L 6-cyl diesel
Réservoir de carburant	42 gal 159,0 L
	82 galOptionnel 310.4 L
Détails du moteur ...

Transmission International Harvester 1566
boîte de vitesses à 12 rapports avec deux rapports
Détails de la transmission...

International Harvester 1566 Power
Moteur	183 ch 136,5 kW
PTO (déclaré)	160 ch 119,3 kW
Attelage (testé)	137,00 ch 102,2 kW
PTO (testé)	161,01 ch 120,1 kW
Détails du test de performance ...

Mécanique
Transmission intégrale
Finales	planétaire
Direction assistée
Freins à disque humide hydrauliques
Accès à la station opérateur. Cabine disponible avec climatisation.

Hydraulique
Type	centre ouvert
Vannes arrière	2 Optionnel
Vannes avant	2 Optionnel
Débit de la pompe	12 gpm 45,4 lpm

Attelage de tracteur
Type arrière	III/II
Contrôle	détection de la charge du lien inférieur

Prise de Puissance (PTO)
Prise de puissance arrière	indépendant
Type de prise de force arrière	1000
Tours par minute du moteur	1000@2300

Dimensions et Pneumatiques
Empattement	105 pouces 266 cm
Poids	13200 à 15195 livres
Pneus avant	11L-15
Pneus arrière	20.8-38
Dimensions complètes et pneus ...

1566 Numéros de série
Localisation:	Plaque de numéro de série du côté gauche du boîtier d'embrayage.
1974	7101
1975	7837
1976	12589
FAQ : Comment lire un tableau de numéros de série.

Électrique
Système de charge	alternateur

Références

Elwood Traction Avant publié en 1963, par International Harvester
Catalogue de référence des équipements agricoles publié en 1975, par International Harvester

Moteur

Détail du moteur
International Harvester DT-436
diesel turbocompressé
6-cylindres
refroidi par liquide
Déplacement	436 cc 7,1 L
Alésage/Course	4.30x5.00 pouces 109 x 127 mm
Puissance	183 ch 136,5 kW
Compression	16:1
Tours/min nominal	2600
Tours/minute au ralenti	900-2600
Capacité d'huile	20 qts 18,9 L
Capacité de liquide de refroidissement	26 qts 24,6 L

Transmission

Transmission — Amplificateur de couple

Transmission	Amplificateur de couple
Type	transmission à deux vitesses
Engrenages	12 avants et 6 arrières

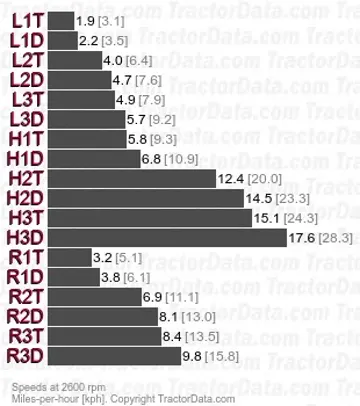

Vitesses
Avec des pneus arrière 20.8-38.

Dimensions

Pneus International Harvester 1566
Ag front	11L-15
Ag arrière	20.8-38

Dimensions
Empattement	105 pouces 266 cm
Longueur	168 pouces 426 cm
Largeur	112 pouces*Largeur aux extrémités de l'essieu. 284 cm
Hauteur (cabine)	117 pouces 297 cm
Hauteur (échappement)	125 pouces 317 cm
Garde au timon	17 pouces 43 cm
Crayon avant	62 à 86 pouces 157 à 218 cm
Crayon avant	56 à 80 pouces 142 à 203 cm (facultatif)
Traction arrière	66 à 120 pouces 167 à 304 cm

International Harvester 1566 Poids
Expédition	13200 lbs 5987 kg
Fonctionnement	15195 lbs 6892 kg
Ballasté	18260 lbs 8282 kg

Tests

Test de tracteur du Nebraska 1174

Test de tracteur du Nebraska 1174
Amplificateur de couple Diesel 2WD 3 mai - 15, 1975 Lien : fichier Nebraska Tractor Test 1174

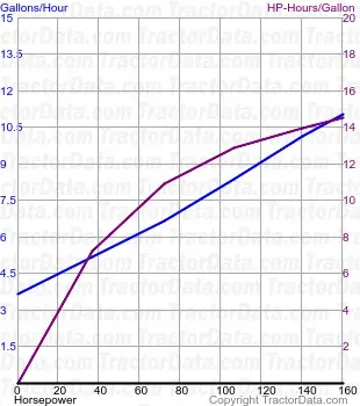

Performance du prise de force
Puissance à la vitesse nominale du moteur	161,01 ch 120,1 kW
Consommation de carburant	11,1 gal/heure 42,0 l/heure
Puissance à la vitesse nominale de la prise de puissance	162,31 ch 121,0 kW
Consommation de carburant	10.0 gal/heure 37.9 l/heure
Performance de l'attelage
Puissance maximale	137,00 ch 102,2 kW
Consommation de carburant	10,9 gal/heure 41,3 l/heure
Traction maximale	15774 lbs 7155 kg

Photos

Open station black stripe International 1566, right side.

International 1566 with cab and duals, front-left view.

Guide des Outils Recommandés et Dimensionnement

Recommandations techniques pour International Harvester 1566 basées sur sa puissance de 183.04951512717975 ch et les normes agricoles ASAE.

Outil et Utilisation	Taille Recommandée	Régime de Travail	Notes Techniques
Charrue à SocsTravail du Sol Primaire	5 to 7 Bottom (18")5 - 7 铧 (45 cm)	Usage Commercial / Grande Culture	Large acreage tillage; requires front ballast weights.
Girobroyeur / Faucheuse RotativeFauche et Débroussaillage	15 to 20 ft Batwing4.6 - 6.1 m 宽幅折叠翼	Usage Commercial / Grande Culture	Large commercial field and roadside mowing operations.
Rotavator / Fraise RotativePréparation du Lit de Semence	90 to 120 in Heavy Duty230 - 300 cm 重型旋耕机	Usage Commercial / Grande Culture	Deep intensive seedbed preparation for commercial row crops.
Herse à Disques / DéchaumeurTravail du Sol Secondaire	15 to 22 ft Folding Disc4.5 - 6.7 m 折叠式圆盘耙	Usage Commercial / Grande Culture	Wide commercial field leveling; requires hydraulic remotes.
Presse à BallesFoin et Fourrage	Large Square Baler (3x4 or 4x4)大方捆商用打捆机 (1.2x1.2 m)	Usage Commercial / Grande Culture	High-capacity commercial forage harvesting (1000 RPM PTO).

Remarque sur le Dimensionnement et le SolLa taille réelle dépend de la nature du sol (argile lourde ou limon léger), de la pente et de la vitesse de travail. Le travail profond peut nécessiter un lestage avant.

Fluides, Capacités et Autonomie au Travail

Fluides recommandés, intervalles d'entretien et autonomie en champ pour International Harvester 1566.

Autonomie Continue Estimée: 4.4 hrs

Environ 4.4 heures de travail continu à ~75% de charge sur un plein (42 gal / 159 L).

Consommation Estimée (75% Charge)~9.5 gal/h (36 L/h)

Huile Moteur

SAE 15W-40 (Diesel Lourd)

Spécification : API CK-4 / CJ-4 Haute Performance

Intervalle d’Entretien : 150 – 250 Heures

Transmission et Circuit Hydraulique

UTTO (Huile Universelle Transmission et Hydraulique)

Spécification : ISO VG 46 / 68 (Freins Immergés)

Intervalle d’Entretien : 600 – 1000 Heures

Circuit de Refroidissement

Prémélange 50/50 Éthylène Glycol

Spécification : ASTM D6210 / Liquide de Refroidissement OAT

Intervalle d’Entretien : 2 Ans / 1500 Heures

Convertisseur d'unités de spécifications International Harvester 1566

Convertissez la puissance, les capacités de réservoirs et le poids entre unités métriques et impériales pour le International Harvester 1566.

Saisir une valeur :

Unit:

Équivalences converties :

Chevaux-vapeur mécaniques (HP)183 hp

Kilowatts (kW)136.5 kW

Chevaux métriques (ch / PS)185.6 PS
